M5STACK-A134-V2
ATOMIC GPS ベース v2.0(AT6668)
マルツコード：
M3652-772
品質ランク：
M1
在庫のある営業所( 6営業所 )
即納在庫数：
5個
（ 2025/11/04 20:53 現在）

出荷予定日：
2025/11/5
数量
1個以上
￥2,069.00
(税込￥2,275.00)

ATOMIC GPS ベース v2.0(AT6668)【M5STACK-A134-V2】

の概要

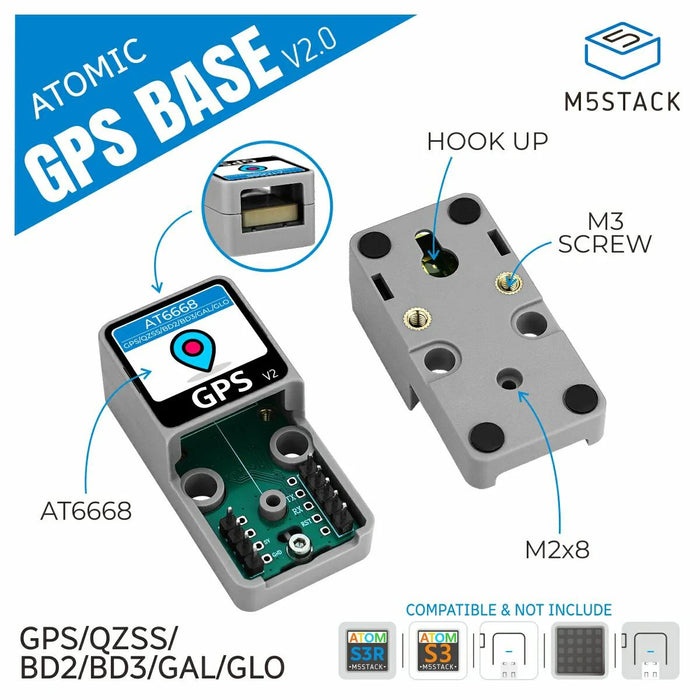

ATOMシリーズを接続するGPS測位モジュール


コントローラにATOMシリーズを使用するGPS測位モジュールです。高性能な測位ナビゲーションチップAT6668、低ノイズアンプMAX2659、セラミックアンテナを内蔵し、正確で信頼性の高い衛星測位サービスを提供します。
NMEA0183 4.1プロトコルを採用し、マルチ周波数とマルチモードGNSS信号受信に対応しています。GPS、BD2、BD3、GLONASS、GALILEO、QZSSなど、複数の衛星測位システムからの信号を受信できます。高精度マルチシステム共同測位およびシングルシステム単独測位などの用途に広く使用できます。
強力な耐干渉能力と高度な測位精度を持ち、車両測位/航行、IoT測位デバイス、産業オートメーション、ロボット/ドローンの位置決めなどに適しています。

●特長

・複数衛星ナビゲーションシステム(GPS/QZSS/BD2/BD3/GAL/GLO)用シングルシステム単独測位またはマルチシステム共同測位が可能
・マルチ周波数/マルチシステム受信
・マルチチャンネル
・低消費電力
・最大測位更新レート：10Hz
・開発環境：Arduino IDE、UiFlow1、UiFlow2

【用途】
・車両ポジショニング/ナビゲーション
・IoTポジショニングデバイス
・屋外 ポジショニングデバイス
・ドローンポジショニング

●仕様

SoCATGM336H-6N-74 モジュール @AT6668
衛星周波数BDS：B1、B1C
GPS/QZSS：L1
GALILEO：E1
GLONASS：L1
測位精度<1.5m(CEP50)
チャンネル数50
更新頻度1Hz(最大10Hz)
起動時間23秒(コールドスタート)、1秒(ホットスタート)、1秒(再補足)
捕捉時間1秒
ボーレート115200bps @8N1
データ形式NMEA0183
感度－167dBm(トラッキング)、－160dBm(再補足)
－148dBm(コールドスタート)、－156dBm(ホットスタート)
消費電流DC5.01V @4.95mA(スタンバイ)、DC5.02V @35.07mA(動作中)
製品寸法48.0×24.0×17.5mm
製品重量13.2g


【資料】
・ドキュメント
