M5STACK-U200-1A

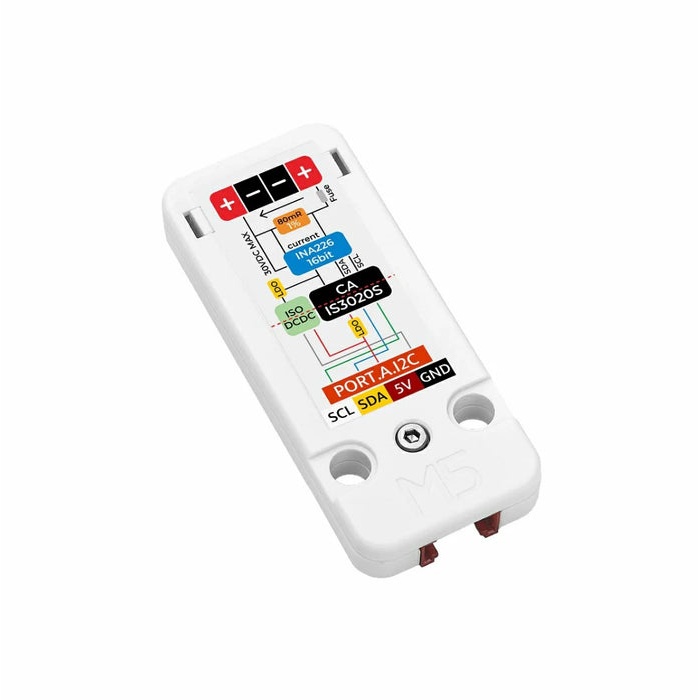

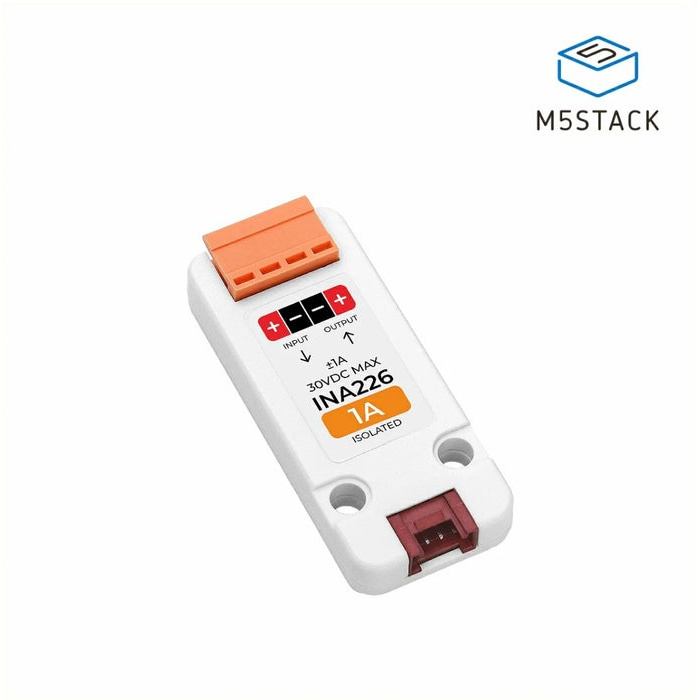

M5Stack INA226 電流電圧測定ユニット(絶縁型・±1Aレンジ)
マルツコード：
M3652-774
品質ランク：
M1
自社在庫数：
0個
（ 2025/09/28 08:13 現在）

納期：
お問合せ下さい
数量
1個以上
￥1,439.00
(税込￥1,582.00)

M5Stack INA226 電流電圧測定ユニット(絶縁型・±1Aレンジ)【M5STACK-U200-1A】

の概要

DC 0～30 V・最大1 Aの測定に適した高精度測定ユニットで、被測定回路とは電気的に絶縁されています。各種マイコンとI2Cで接続し電圧・電流・電力を測定でき、また電流は双方向対応なのでバッテリーや電源の管理に向いています。電流範囲超過時に自動溶断する自己復帰型ヒューズが搭載され、機器・人員の安全を効果的に確保することができます。

●特長

・16 bit高精度A/Dコンバータ
・DC電流・電圧・電力の測定が可能
　－電流レンジは±1 A (±10 AのINA226 電力測定ユニット(絶縁型・±10 Aレンジ)もございます)
　－入力電圧範囲がDC 0～30 Vと広範囲(※ 負電圧は測定できません)
・I2Cインターフェースにより各種マイコンに接続可
・回路電源及び信号線は絶縁されています
・Arduino、UIFlow2での開発に対応

●仕様

電力測定ICINA226(高精度双方向電流 / 電圧 / 電力モニタIC)
シャント抵抗80 mΩ
電圧測定範囲DC 0～30 V
電流測定範囲±1 A(双方向)
電流測定分解能32 μA
ホストインターフェースI2C(HY2.0-4Pコネクタ)
I2Cアドレス0x41
測定回路消費電流16.55 mA(DC5 V給電時)
外形寸法58×24×10.2 mm

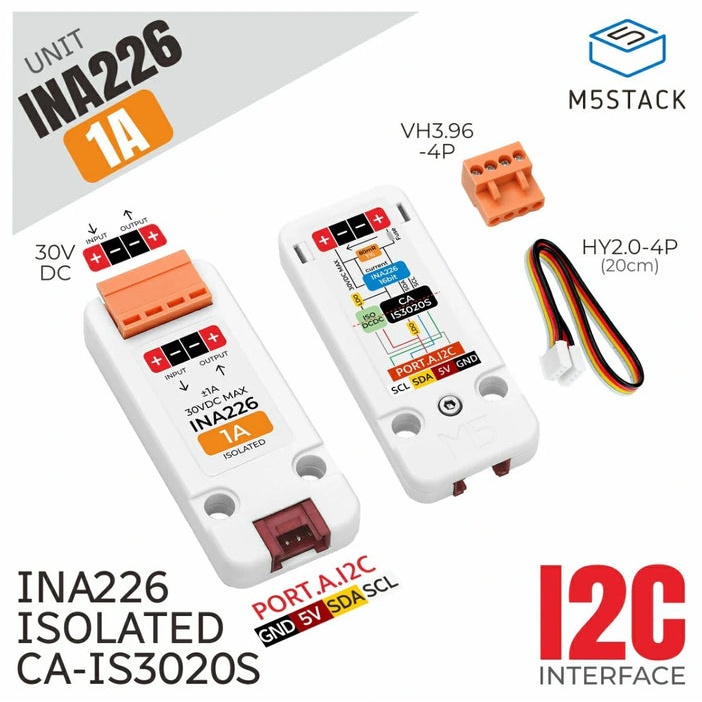

【セット内容】
・INA226 電流電圧測定ユニット(絶縁型・±1 Aレンジ) 本体 ×1
・HY2.0-4Pケーブル ×1
・VH3.96-4Pターミナルブロック ×1

【資料】
・ドキュメント
