WAVESHARE-31790
RP2350搭載6chリレーモジュール(Pico HATインターフェース付き)
マルツコード：
M3652-812
品質ランク：
M1
即納在庫数：
0個
（ 2025/10/29 03:23 現在）

提携先在庫数：8個(2025/10/28 09:00現在)

出荷予定日：
2025/11/5
16:00
までのご注文で
2025/11/5
出荷
数量
1個以上
￥4,472.00
(税込￥4,919.00)

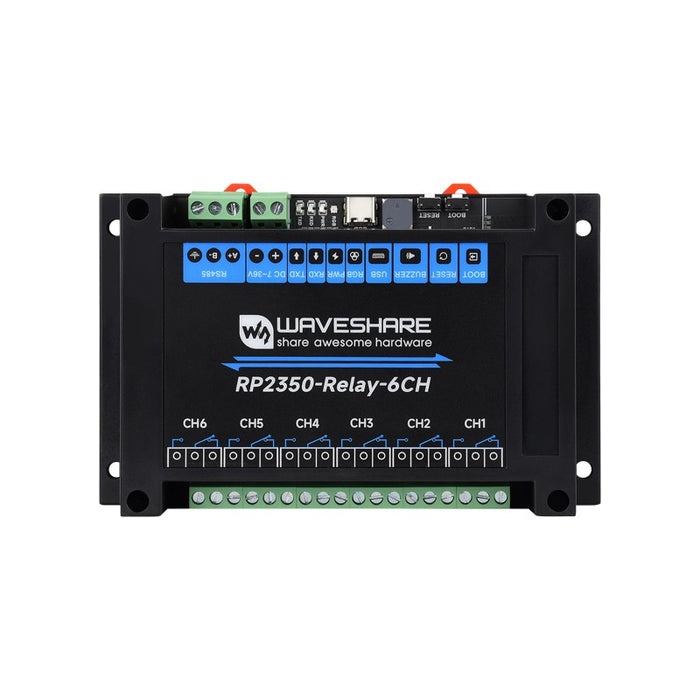

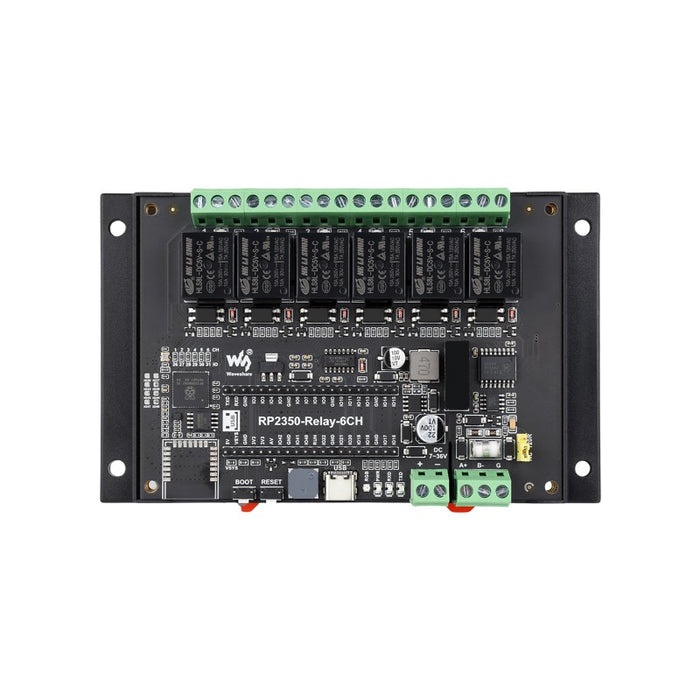

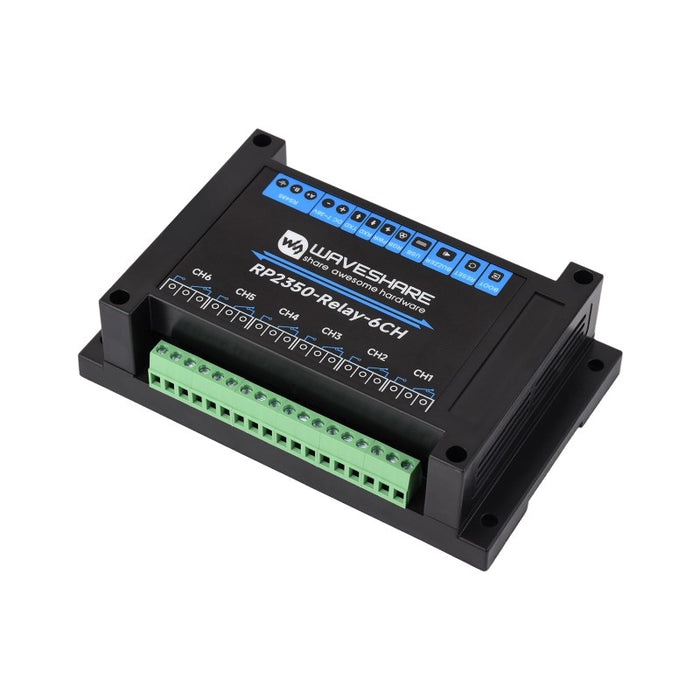

RP2350搭載6chリレーモジュール(Pico HATインターフェース付き)【WAVESHARE-31790】

の概要

RP2350Bコントローラをベースにした産業グレードの6チャンネルリレーです。レールマウントケースに収められ、Raspberry Pi Pico用のHATを挿せるピンヘッダが備わっています。

RS485インターフェースを備え、電源絶縁、フォトカプラ、その他保護回路を内蔵しているので、安全性、安定性、信頼性に優れています。

●仕様

・高性能マイクロコントローラ Raspberry Pi RP2350B
　－デュアルコア・デュアルアーキテクチャ(ARM Cortex-M33&Hazard3 RISC-V)
　－最大動作周波数:150 MHz
・メモリ構成
　－SRAM:520 KB
　－フラッシュメモリ:16 MB
・USB/プログラミング機能
　－USB Type-Cコネクタを搭載
　－USB 1.1 デバイス/ホスト両対応
　－ドラッグ&ドロップによるUSBマスストレージ書き込み対応
　－低消費電力モード(スリープ・ドーマント)
・I/O・拡張機能
　－34本の多機能GPIOピン
　－2 x I2C
　－2 x UART
　－8 x 12 bitADC
　－24 x PWMチャンネル
　－12 x プログラマブルI/Oステートマシンを搭載
　－高精度なクロックおよびタイマー
　－温度センサ内蔵
・リレー・産業用途対応
　－高品質リレー(接点定格:最大 10 A 250 VAC/30 VDC)を搭載
　－リレー接続用回路にフォトカプラ(光絶縁)が搭載され、高電圧干渉を防止
　－デジタル絶縁回路が搭載され、外部信号からの干渉を軽減
　－一体型の電源絶縁回路により、安定した絶縁電圧を供給(絶縁側への別電源は不要)
・通信インタフェース
　－絶縁型RS485インターフェースを搭載
　－各種RS485 Modbus産業用モジュールやセンサと接続可能
・拡張ピンヘッダ・HAT互換性
　－40ピンヘッダ搭載(Raspberry Pi Pico HATと一部互換)
　－RTC / CAN / RS232 / LoRa / 各種センサなどの拡張に対応可能
・電源供給
　－スクリューターミナルを搭載
　－7～36 Vのワイド入力電圧に対応し、産業用途に適応可能
・オンボード表示・状態監視
　－ブザー、RGBフルカラーLED、RS485通信LED(TX/RX)、電源インジケータを搭載
　－モジュールの動作状態をリアルタイムで把握可能
・筐体・設置
　－DINレール対応ABSケースにより、安全かつ簡単に設置可能

【セット内容】
・RP2350 6チャンネルリレー ×1
・ドライバー ×1

【資料】
・Wiki
