WAVESHARE-31669
Raspberry Pi用5インチDSI接続タッチディスプレイ
マルツコード：
M3652-817
品質ランク：
A
即納在庫数：
0個
（ 2025/12/23 15:50 現在）

提携先在庫数：15個(2025/12/23 09:00現在)

出荷予定日：
2025/12/29
16:00
までのご注文で
2025/12/29
出荷
数量
1個以上
￥7,148.00
(税込￥7,862.00)

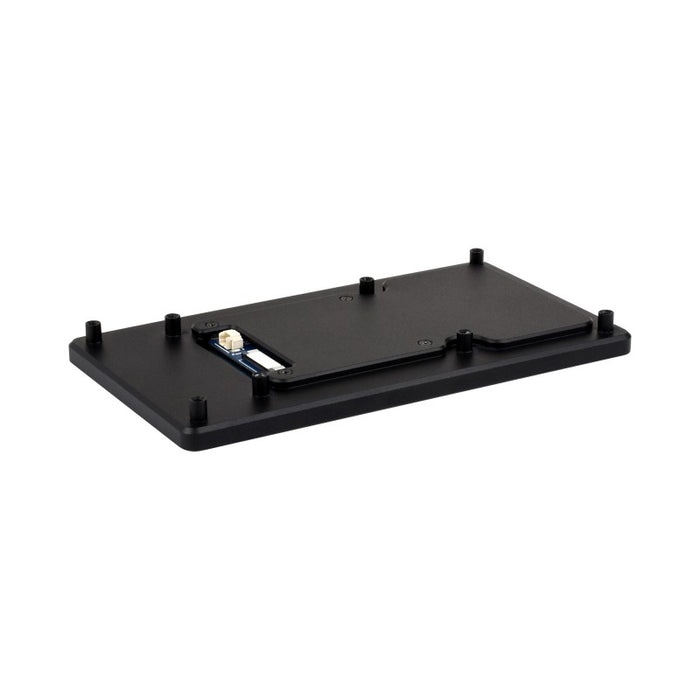

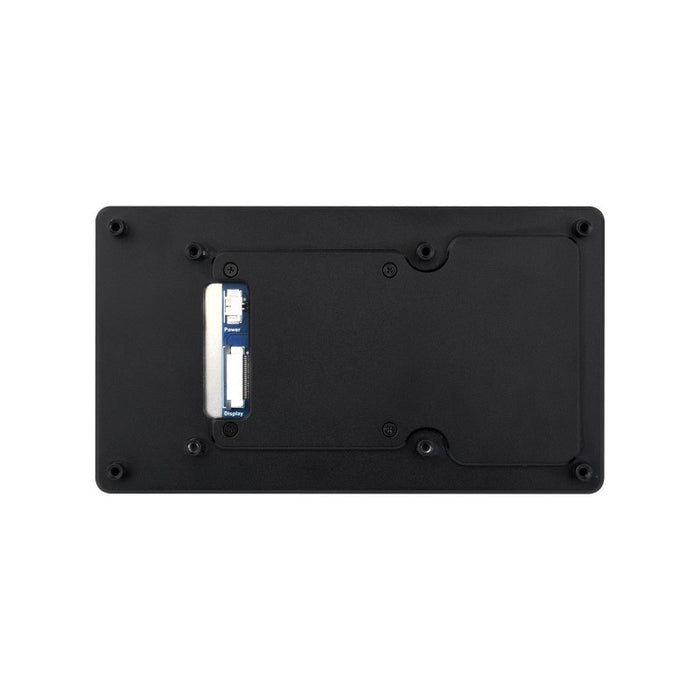

Raspberry Pi用5インチDSI接続タッチディスプレイ【WAVESHARE-31669】

の概要

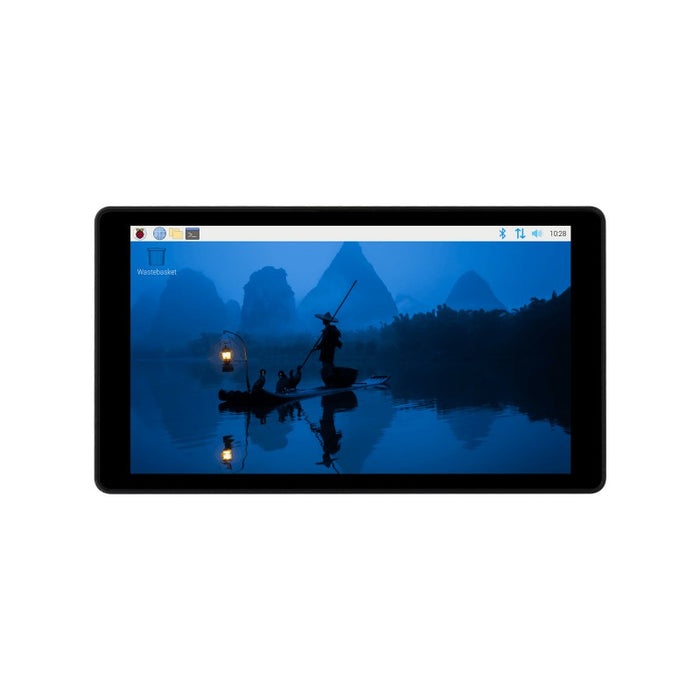

静電容量式タッチスクリーンが搭載された5インチIPS液晶ディスプレイです。1280 x 720 px 5点マルチタッチ対応、アルミニウム合金のケースにセットされています。

●特長

・IPSパネルの5インチ液晶ディスプレイ
　－広視野角(178度)
　－1280 x 720 px(ランドスケープ表示時)
　－リフレッシュレート:最大60 Hz
　－バックライトの明るさを制御可能
・静電容量式タッチスクリーン
　－6 H相当の強化ガラス
　－5点マルチタッチ
　－I2C接続(Raspberry PiとはDSIケーブルで接続します)
・DSI接続によりRaspberry Piと簡単に配線できます(DSIケーブル＋電源ケーブル(Raspberry Piから給電。同梱))
・対応機種:以下のRaspberry Pi
　－Raspberry Pi 5
　－Raspberry Pi 4B
　－Raspberry Pi 3B+ / 3A+
　－Raspberry Pi Compute Module 5 /4 / 3+ / 3(I/Oボード利用)

●仕様

・ディスプレイ有効表示寸法:110.32 x 62.28 mm
・電源電圧:5 V(Raspberry PiのGPIOピンから同梱ケーブルで供給)
・外形寸法:129×72.8 mm

【セット内容】
・Waveshare Raspberry Pi用5インチDSI接続タッチディスプレイ 本体 ×1
・MIPI DSIケーブル(12 cm) ×1
・MX1.25 2P - 2.54 mmピッチ3P 電源ケーブル ×1
・22P FFCケーブル(20 cm) ×1
・22P FFCケーブル(10 cm) ×1
・MX1.25 2P - MX1.25 4P ケーブル ×1
・ネジ・スペーサー パック ×1

【資料】
・Wiki
　－機種ごとの組立手順、ソフト設定ガイドなどが掲載されています
