M5STACK-M003-V21
M5Stack用GPSモジュール V2.1(ATGM336H)
マルツコード：
M3655-211
品質ランク：
A
在庫のある営業所( 5営業所 )
即納在庫数：
6個
（ 2026/02/07 15:42 現在）

出荷予定日：
2026/2/9
数量
1個以上
￥2,439.00
(税込￥2,682.00)

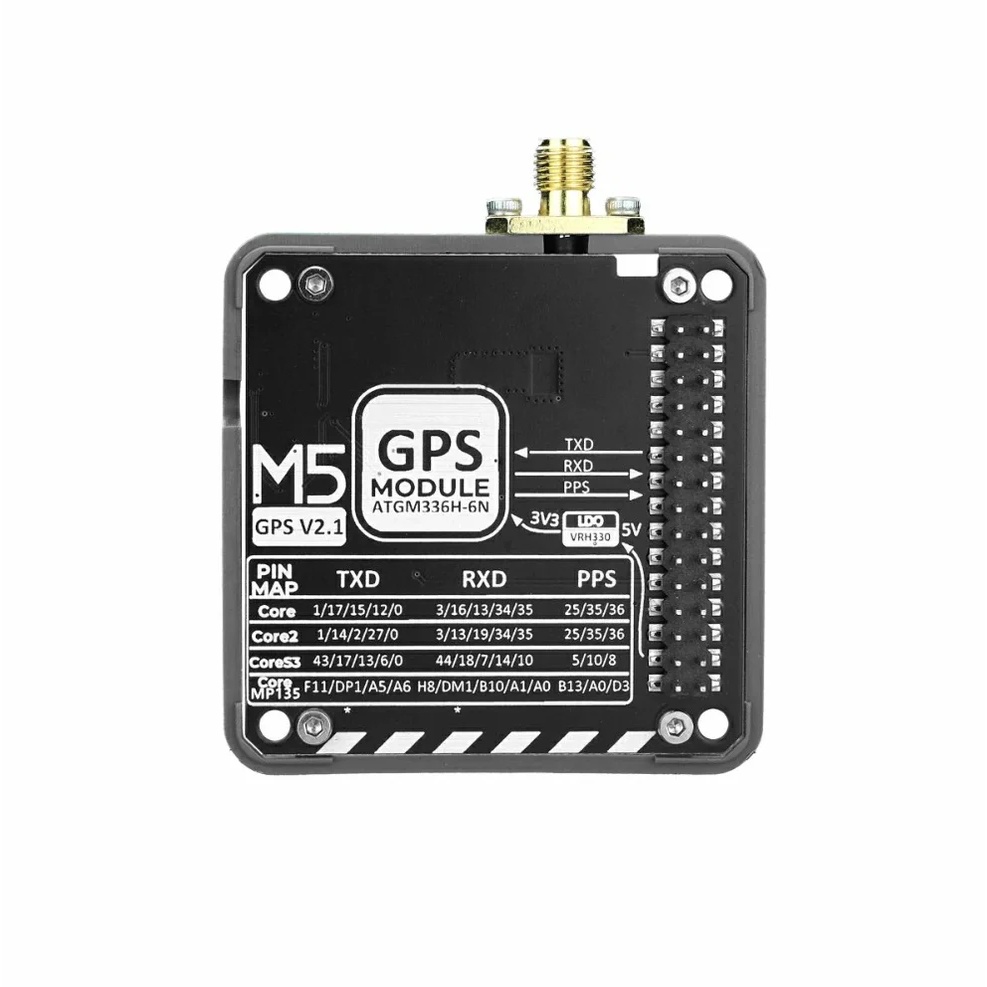

M5Stack用GPSモジュール V2.1(ATGM336H)【M5STACK-M003-V21】

の概要

GNSSグローバル測位モジュール


AT6668をベースに周辺部品を統合したATGM336Hを搭載した高性能なGNSSグローバル測位モジュールです。マルチ周波数とマルチモードGNSS信号の受信が可能で、GPS、BD2、BD3、GLONASS、GALILEO、QZSSなどの複数の衛星ナビゲーションシステムと互換性があります。優れた耐干渉性により、高精度のマルチシステム共同測位やシングルシステム独立測位が可能で、信号が弱いエリアでも高精度に位置情報を取得できます。

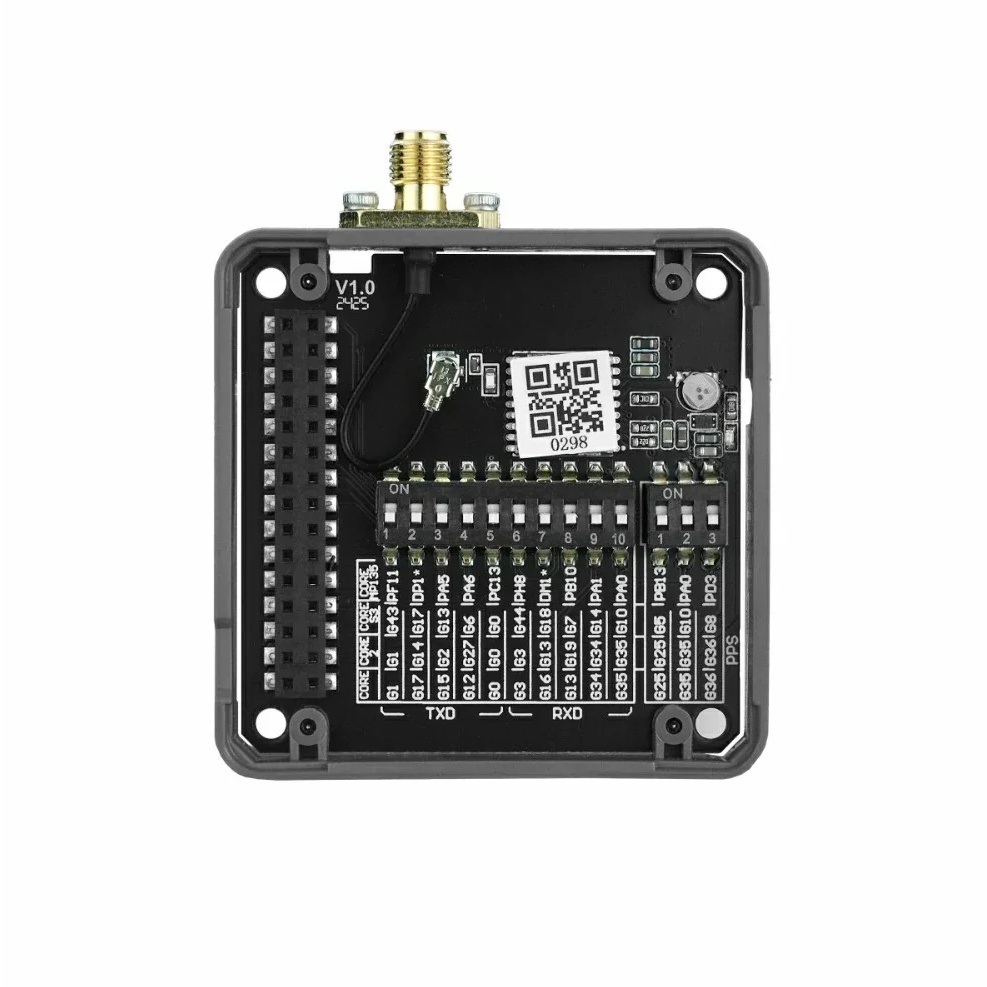

モジュールには外部SMAアンテナが標準で付属しています。さらに、TX/RX通信ピンを切り替えることができるDIPスイッチと、PPS信号出力による正確な時間同期を備えています。従来のGPS v2.0モジュールと比較して、CoreMP135をサポートするためにインターフェースの互換性が最適化されており、UARTピンのオプションが4から5に増加しています。

●特長

・複数の衛星ナビゲーションシステム(GPS/QZSS/BD2/BD3/GAL/GLO)に対応
・マルチ周波数マルチシステム受信が可能
・マルチチャンネル
・低消費電力
・正確な時間同期をサポート
・モジュールのスタッキングに対応
・接続先GPIOピンをDIPスイッチで選べる選択肢が4から5に増加

●仕様

SoCATGM336H(AT6668)
サポート対象GNSSGPS/QZSS/BD2/BD3/GAL/GLO
周波数帯域BDS：B1I+B1C
GPS/QZSS/SBAS：L1
GALILEO：E1
GLONASS：R1
チャンネル50チャンネル
測位精度1.5m未満(CEP50)
更新レート最大10Hz
プロトコルNMEA0183 4.1
感度トラッキング：-162dBm
アクイジション：-160dBm
コールドスタート：-148dBm
ホットスタート：-156dBm
開始時間コールドスタート：23秒
ホットスタート：1秒
消費電力スタンバイ電流：DC5V/29.43μA
動作電流：DC5V/28.35mA
アンテナ周波数1555MHz～1580MHz
本体サイズ54.0mm×63.6mm×13.1mm
本体重量16.0g

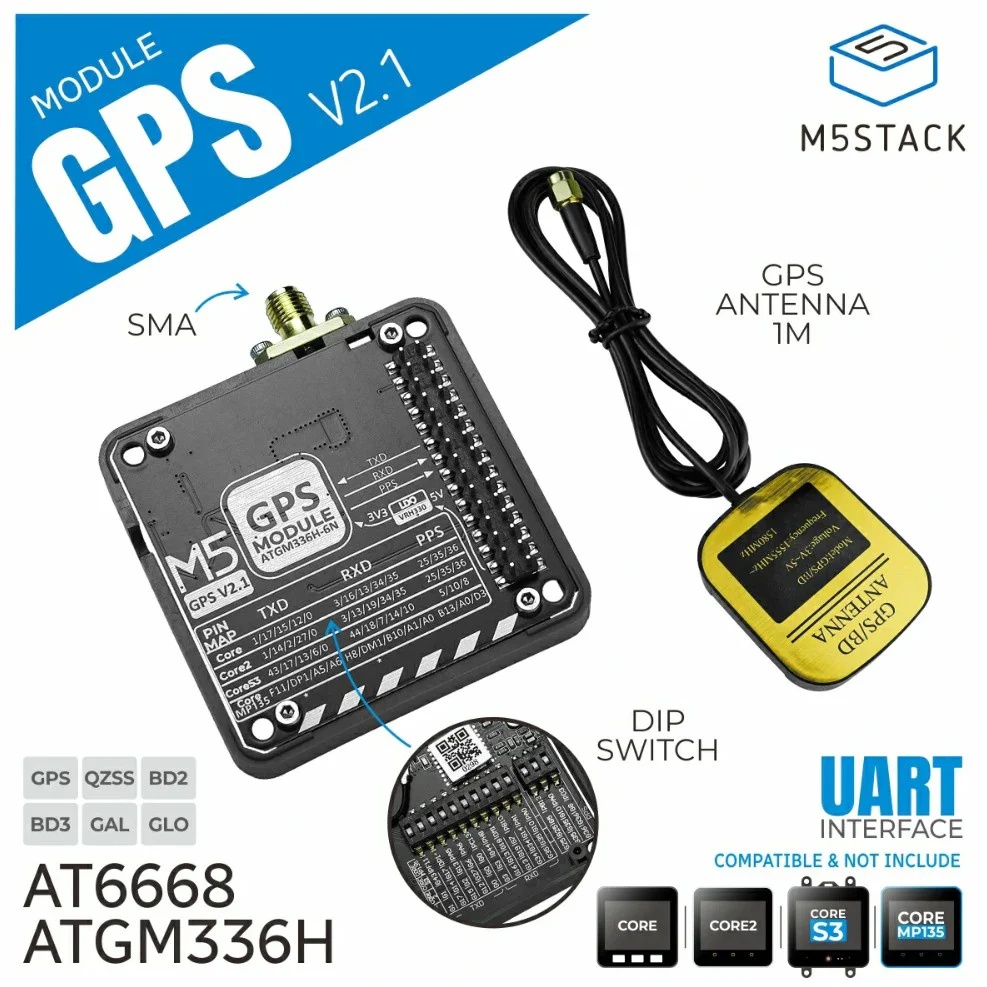

【セット内容】
・M5Stack用GPSモジュール V2.1×1
・外付GPS/BDアクティブアンテナ(ケーブル長1m)×1


【資料】
・ドキュメント
・アンテナ外形図(ケーブル長は異なる)

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

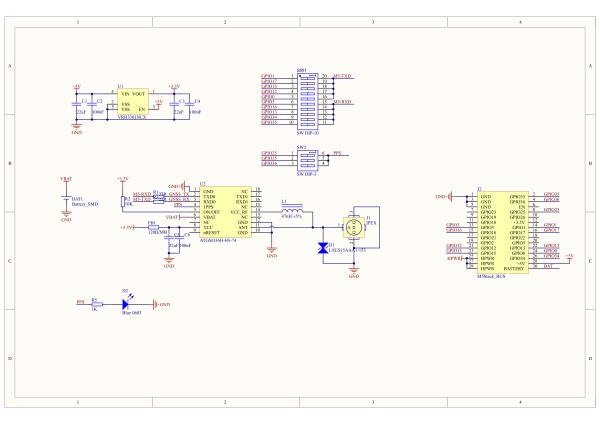

3655211 0000000202594570 AE-046 M5STACK-M003-V21 回路図
