型番：SG11-01KF

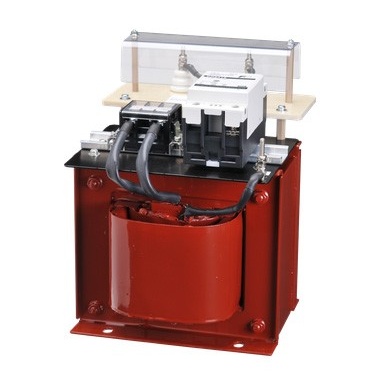

商品名：耐雷トランス・単相複巻 入力電圧:100V 出力電圧:100V/1kVA
マルツコード：
M3657-738
品質ランク：
A
メーカー取り寄せ
納期：
お問合せ下さい
購入数量
個
容量
1個以上
￥136,143.00
(税込￥149,757.00)
10個以上
￥129,336.00
(税込￥142,269.00)
30個以上
￥125,252.00
(税込￥137,777.00)
商品概要・商品スペック
商品概要・商品スペック

●特長

・電源供給ラインから侵入する雷サージを確実に減衰し重要な機器を雷から守ります。

●仕様

周波数50/60Hz
絶縁種別F種絶縁
耐電圧1次 － 2次・鉄心間10kV
2次 － 鉄心間3kV
衝撃波絶縁強度雷インパルス1次側30kV(1.2/50μs)
サージ移行率－ 50dB以下(コモンモード30kV)
電圧変動率500VA 10%以下
1kVA～5kVA 5%以下
電圧偏差±5%以内
動作開始電圧線間・対地間：470V ±10%
電圧防護レベル線間・対地間：1500V以下
放電電流(電流波形8/20μs)線間：公称3kA 最大6kA
対地間：公称10kA 最大20kA
全放電電流：40kA
動作表示(故障表示)LED表示(正常時 赤色LED点灯)
1次電圧100V
2次電圧100V
2次電流10A
容量1kVA
その他静電シールド(金属製遮へい板)付

在庫状況：営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

電源トランスにはこちらの製品もございます。

電源トランス TYC標準ケース
