SN-03BM
精密同時圧着ペンチ
マルツコード：
M3665-800
品質ランク：
A
在庫のある営業所( 5営業所 )
即納在庫数：
9個
（ 2026/01/23 09:28 現在）

出荷予定日：
2026/1/23
16:00
までのご注文で
2026/1/23
出荷
数量
1個以上
￥3,100.00
(税込￥3,410.00)
20個以上
￥2,945.00
(税込￥3,239.00)
50個以上
￥2,790.00
(税込￥3,069.00)
100個以上
￥2,635.00
(税込￥2,898.00)

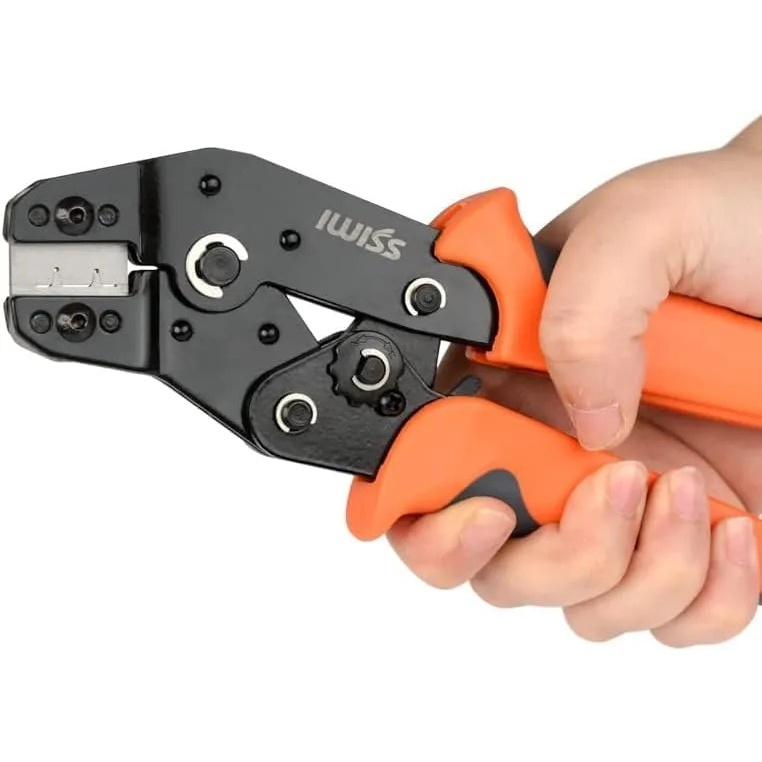

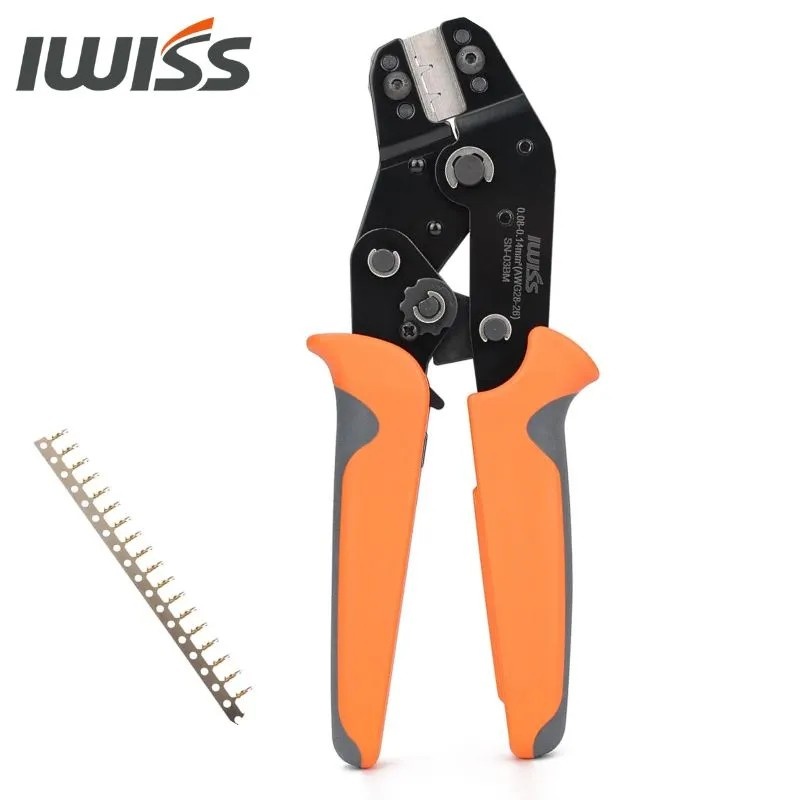

精密同時圧着ペンチ【SN-03BM】

の概要

JST SH/GH/25Hコネクタ用の圧着ペンチ


1.0〜1.6mm2クラスの小型オープンバレル端子を、芯線と被覆を同時に圧着できる精密圧着ペンチです。SN‑28T圧着ペンチより太めの線材にも対応します。

●特長

・JST 1.0mm、JST 1.25mmピッチの基板対電線接続用コネクタの圧着に使用します。
・1回の操作で芯線と被覆を同時に圧着できるので、作業効率が良くなります。
・圧着が完了するまでハンドルが戻らないラチェット機構を搭載し、一定品質で作業ができます。
・精密ダイスを採用し、小型端子をしっかり保持するのでズレにくく、極小端子でも安定した圧着が可能です。

●仕様

外形寸法190mm
重量400g
圧着能力0.08～0.14mm2(AWG30～24)
対応端子JST SH(1.0mmピッチ)
JST GH(1.25mmピッチ)、MX(1.25mmピッチ)
JST 25H(1.0mmピッチ)
機能最軽量化
新ラチェット省力機構
ラチェット緊急解除
製造基準ISO 9001:2008

▽電子工作に必要な工具の種類と使い方【ワイヤー処理編】
http://select.marutsu.co.jp/list/detail.php?id=191

電子工作で必要な作業にワイヤーの処理があります。
ワイヤーの処理に必要な工具と使い方について説明します。

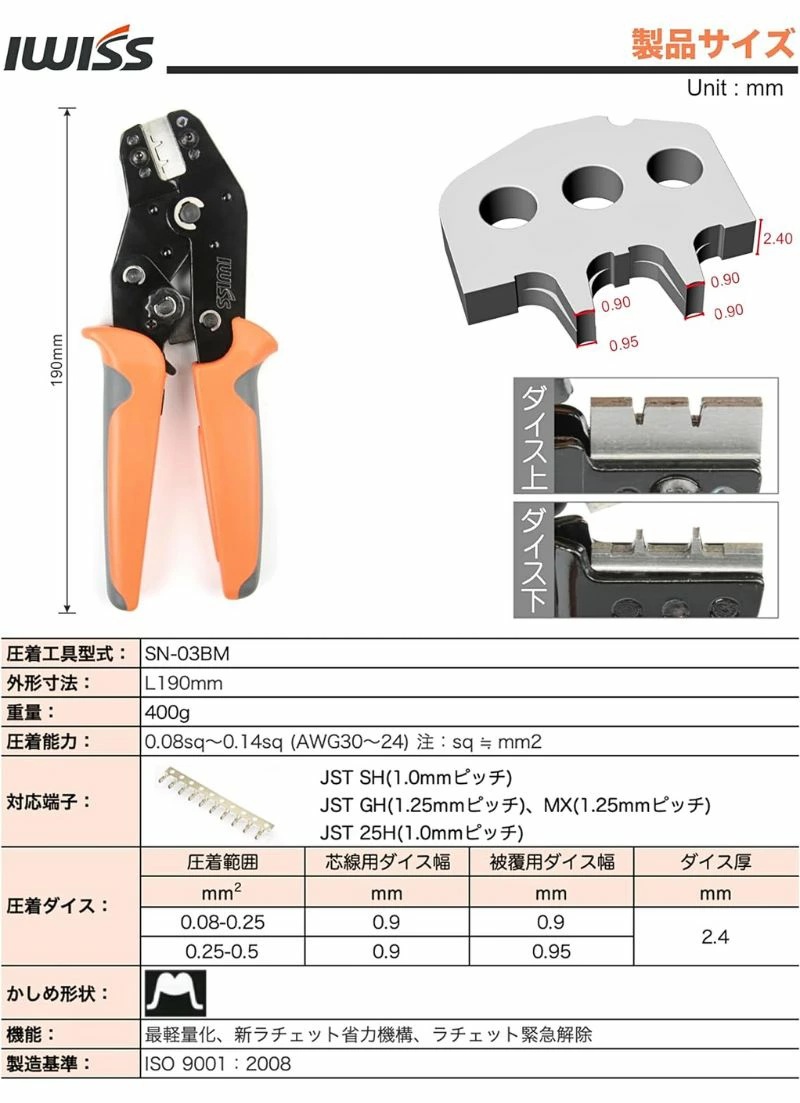

3665800 0000000202609744 BA-074 SN-03BM 回路図

営業所在庫状況

好評発売中
営業所 在庫数
秋葉原営業所 2個
静岡営業所 1個
浜松営業所 1個
名古屋営業所 1個
金沢営業所 1個
