WG-1
SK 溶接ゲージ(脚長/余盛/すみ肉のど厚/開先角度/ルート間隔)
マルツコード：
M3724-713
品質ランク：
A
即納在庫数：
0個
（ 2026/06/08 21:42 現在）

納期：
4営業日程度
数量
1個以上
￥5,130.00
(税込￥5,643.00)

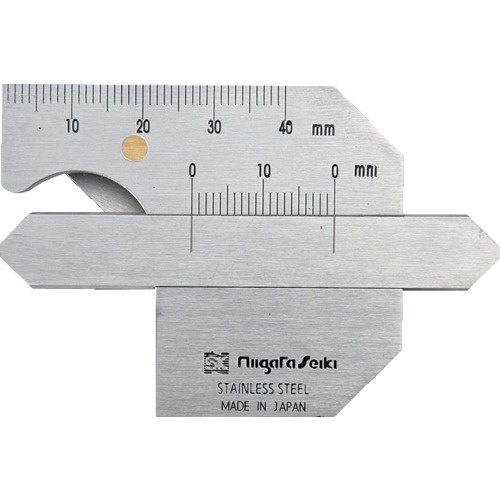

SK 溶接ゲージ(脚長/余盛/すみ肉のど厚/開先角度/ルート間隔)【WG-1】

の概要
原産国：日本

●特長

・溶接の余盛・すみ肉・脚長などの測定が1つでできるのが当社の溶接ゲージです。
・各溶接ゲージには下記の特長があります。WG-1:余盛・すみ肉・脚長などが測定できる標準的な溶接ゲージ。WG-2:WGー1にアンダーカット測定機能を追加したモデル。WG-3、5:最大50mmの余盛測定が可能。WG-3はアンダーカットの測定も可能。WGU-7M、8M、9M:アンダーカットの測定を得意とするモデル。8M、9Mは圧接後の膨らみ測定、ビード幅測定も可能。WGF-60、50:開先付の異形すみ肉溶接に対応したモデル。
・溶接作業のスピ-ドアップと品質管理等の合理化に最適です。
・堅牢、軽便で携帯に便利(ビニールケース付)です。
・合格書付です。
・合格書付です。

【用途】
・溶接の余盛、すみ肉の大きさ及び角度等の測定に

●仕様

・長さ測定器差(mm):±0.4
・角度測定器差(°):±0.7
・測定可能開先角度(°):0-60(最小読取5)

●仕様2

・長さ寸法測定精度(mm):±0.4
・角度測定器差(°):±0.7
・隙間測定器差(mm):±0.4
・のど厚測定器差(mm):±0.4
・本体直尺目盛(mm):40
・余盛高さ(mm):10
・すみ肉脚長(mm):20
・すみ肉のど厚(mm):10
・アンダーカット深度(mm):-
・開先(ベベル)角度(°):0-60(最小読取5)

【材質/仕上】
・本体:ステンレス

【セット内容/付属品】
・ビニールケース
