YS06C-AL-N5-60/200-EM

3M

3M 低圧アルミケーブル用常温収縮チューブ接続キット YS06C-N5-60/200-EM
マルツコード：
M3725-632
品質ランク：
A
即納在庫数：
0セット
（ 2026/06/08 08:53 現在）

納期：
4営業日程度
数量
1セット以上
￥12,231.00
(税込￥13,454.00)

3M 低圧アルミケーブル用常温収縮チューブ接続キット YS06C-N5-60/200-EM【YS06C-AL-N5-60/200-EM】

の概要
原産国：日本

●特長

・低圧アルミケーブルと銅ケーブルを現場で短時間で均一に接続作業が出来ます。

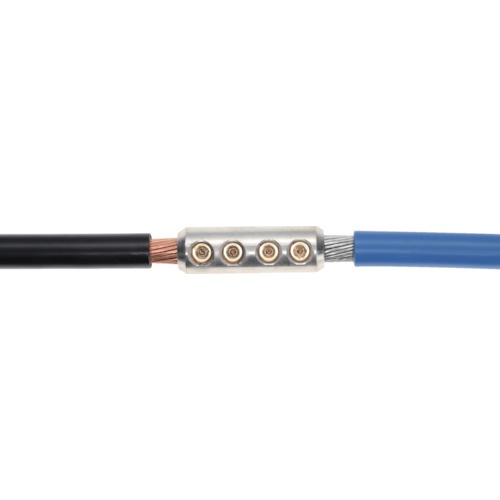

・シェアボルトコネクタは、本体に取り付けられたネジを締めこむことで、導体に接触することにより接続することにより接続および固定を行う構造となっています。
・コネクタのネジは規定トルクに達すると(適切な接続が行われた)、ねじ切れる構造となっており、特別なトルク管理は不要です。
・アルミケーブルに対してコネクタを取り付ける際に圧着・圧縮工具が不要となり、市販のインパクトドライバー(最大締付トルク217N・m以上)で施工が可能です。

【用途】
・600V アルミケーブルと銅ケーブルの接続作業に。
・工場、大型物流倉庫、太陽光発電所のアルミケーブルの幹線と分電盤側の銅ケーブルの接続作業。

●仕様

・色:黒
・適合ケーブル導体サイズ(MM2):60～200
・接続部仕上外径(mm):112
・接続部仕上長さ(mm):270
・ダイス対角寸法:6
・商用周波電圧:3.5kV/10分間(通電温度上昇後は1.0kV/10分間)に耐えること。
・タイプ:銅ーアルミ異種直線接続

●仕様2

・JCAA K1101「600V架橋ポリエチレン絶縁電力ケーブル用接続性能基準」の直線接続部の項およびJCAA K1001「導体接続部性能基準」の引張荷重アルミ導体の項を満足するものとする。
・ねじ込み型(シェアボルトコネクタ)

【材質/仕上】
・収縮チューブ:エチレンプロピレンゴム(EPDM)
・シェアボルトコネクタ:アルミニウム合金にすずめっき加工した本体及び真鍮製ねじと鋼製ねじで構成
・絶縁性自己融着テープ:EPゴム

【セット内容/付属品】
・作業説明書×1枚
・常温収縮チューブ×1本
・シェアボルトねじ穴キャップ×4-6個
・センターリング×2個
・シェアボルトコネクタ×1個

【ご注意】
・この商品は、一般消費者様向けの製品ではない為、表示や取扱説明書等が一般消費者様向けに表記・同梱されておりません。
・チューブを切断して使用しないでください。
