M5STACK-U202

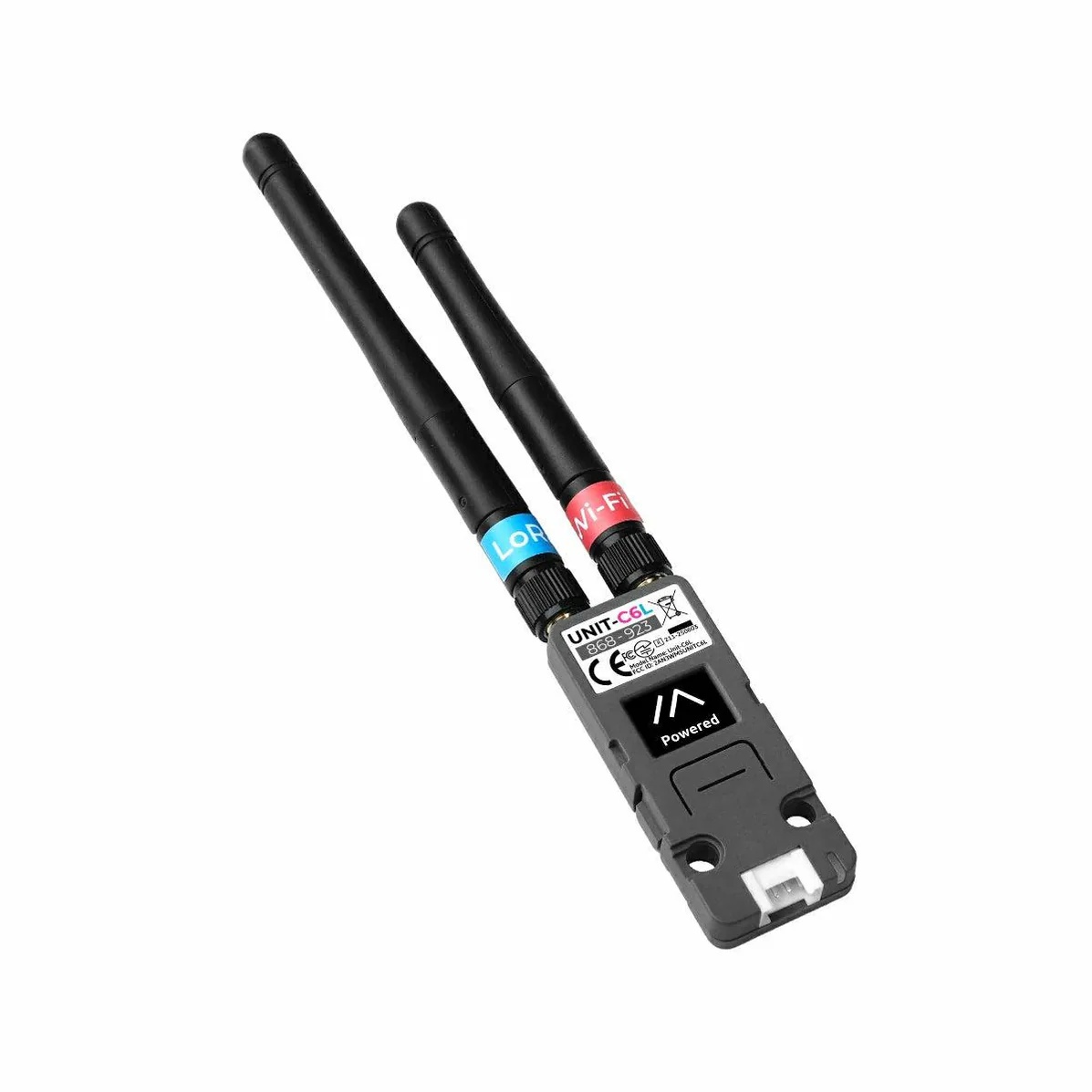

Meshtastic用 M5Stack C6Lユニット(SX1262、ESP32-C6)
マルツコード：
M3725-780
品質ランク：
A
即納在庫数：
0個
（ 2026/03/19 21:57 現在）

納期：
お問合せ下さい
数量
1個以上
￥3,953.00
(税込￥4,348.00)

Meshtastic用 M5Stack C6Lユニット(SX1262、ESP32-C6)【M5STACK-U202】

の概要

Meshtastic向けに最適化されたLoRa通信ユニット


Meshtasticは、インターネットや携帯電話網に依存せずにLoRa通信を利用してテキストの通信や位置情報の共有を可能にする、オープンソースのオフグリッドメッシュネットワークです。

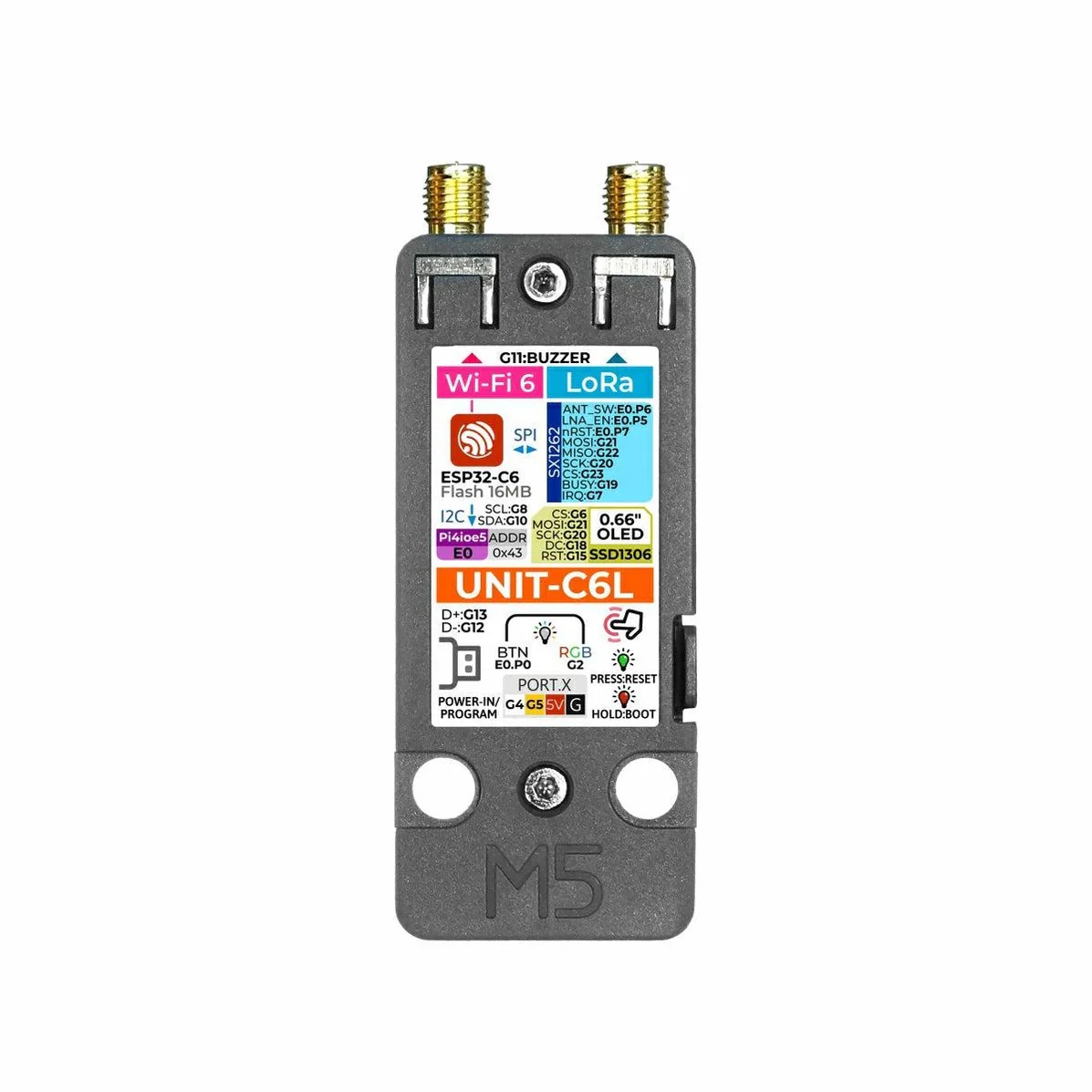

M5Stack C6Lユニットは、Stamp C6LoRaモジュールを搭載したLoRa通信ユニットで、LoRaとWi‑Fi 6に対応し、Meshtasticノードとしてそのまま使える構成になっています。Stamp C6LoRaモジュールは、ESP32-C6、LoRaトランシーバ(SX1262)、RFスイッチ回路などを内蔵し、868～923MHzの周波数をサポートしています。

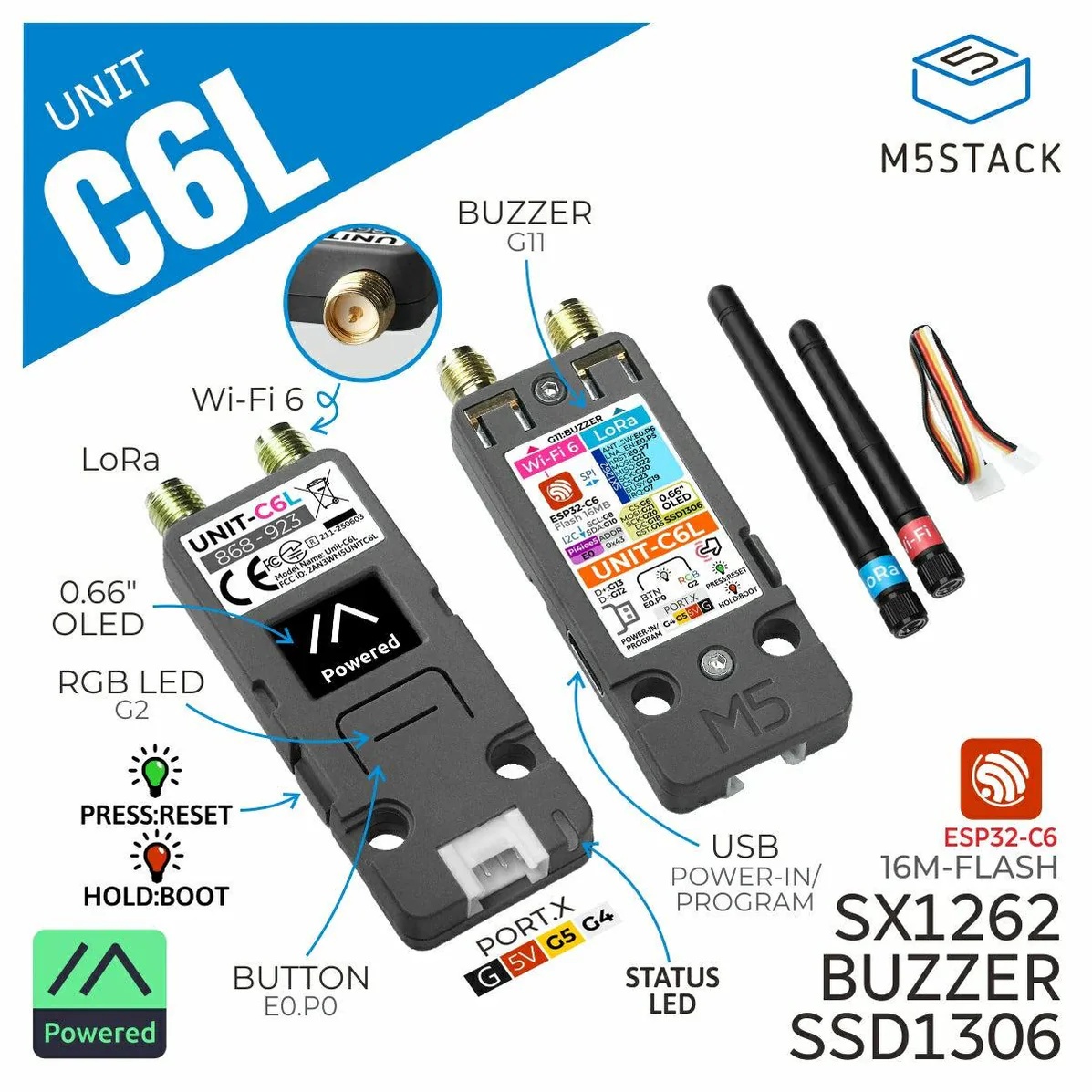

インターフェース機能は、0.66インチOLEDモノクロディスプレイ、プログラム可能なRGBインジケータ、ブザー、ユーザーボタンなどを使用できます。さらに、2.4GHz Wi-Fi 6とLoRa通信用にそれぞれ2つのSMAアンテナ端子が用意されています。そのほか、過電圧保護チップAW32901FCRを搭載し、Grove互換の拡張ポートやLEGO互換のマウントホールなどを利用できます。

●特長

・Meshtasticに対応
・コントローラはESP32-C6
・2.4GHz Wi-Fi 6
・LoRaトランシーバ(SX1262)を搭載
・LoRa通信の周波数範囲：868～923MHz
・プログラマブルRGB LED(WS2812C)を搭載
・0.66インチOLEDモノクロディスプレイのSSD1306(解像度64×48)を搭載
・インターフェース：ブザー、ユーザーボタン
・過電圧保護IC(AW32901FCR)を搭載
・HY2.0-4P(Grove互換)拡張インターフェース
・LEGO互換取り付け穴

【応用例】
・スマート農業
・産業用モニター
・屋外通信

●仕様

SoCESP32-C6
RISC-V 32ビット高性能シングルコアプロセッサ(160MHz)
RISC-V 32ビット低消費電力シングルコアプロセッサ(20MHz)
フラッシュ16MB
ディスプレイSSD1306(0.66インチ OLEDモノクロ、解像度64×48)
LoRaトランシーバSX1262
Wi-Fi用アンテナ全長84mm、SMAコネクタ(メスネジ、メスピン)
周波数2.4GHz、利得3dBi
LoRa用アンテナ全長108mm、SMAコネクタ(メスネジ、メスピン)
周波数868MHz、利得3dBi
LoRa TX最大電力+22dBm
消費電力スリープモード(HY2.0-4P給電)：696.86μA
スリープモード(USB Type-C給電)：866.42μA
LoRa受信スタンバイ(USB Type-C給電)：85.18mA
LoRa連続送信最大電力(USB Type-C給電)：80.02mA
LoRa RX感度ー147dBm(LoRa低速データレートモード)
Power InputDC5V(USB Type-C)
RGB LEDWS2812C
寸法62.0mm×24.0mm×8.0mm(アンテナを除く)
重量13.6g(アンテナを除く)


【セット内容】
・ユニット C6L×1
・2.4GHz SMAホイップアンテナ×1
・868MHz SMAホイップアンテナ×1
・HY2.0-4P Groveケーブル(20cm)×1

【資料】
・回路図
　－Unit C6L
　－Stamp C6LoRa
・寸法図
　－Unit C6L
・ドキュメント
・データシート
　－SX1262
　－ESP32-C6
・Unit C6L Arduino Quick Start
・Using Meshtastic via Unit C6L
　－M5Stack 製品で Meshtastic を使う
