EA711TB-1
LCRメーター
マルツコード：
M3747-770
品質ランク：
A
  • ROHSアイコン

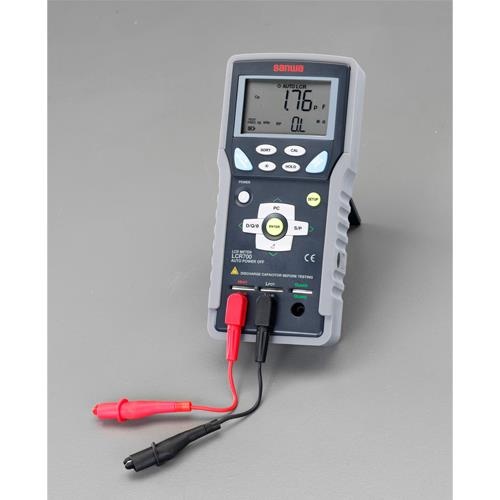

LCRメーター【EA711TB-1】

の概要

●仕様

・メーカー…三和電気計器(sanwa)
・型番…LCR701
・仕様…本体
・測定範囲…Ls/Lp：20.000uH/200.00uH/2000.0uH/20.000mH/200.00mH/20.000H/
200.00H/20000.0H/20.000kH、
Cs/Cp：200.00pF/2000.0pF/2000.0nF/2000.0nF/20.000uF/200.00uF/
2000.0uF/20.00mF、
Rs/Rp：
20.000Ω/200.00Ω/2.0000kΩ/20.000kΩ/200.00kΩ/2.0000MΩ/
20.000MΩ/200.0MΩ、
Ω(DCR)：
20.000Ω/200.00Ω/2.0000kΩ/20.000kΩ/20.000kΩ/2.0000MΩ/
20.000MΩ/200.0MΩ(開放電圧：DC0.9V)
・電源…アルカリ9V電池(6LF22)×1個(付属)
または外部ACアダプタ
・サイズ…本体のみ：80(W)×40(D)×175(H)mm
ホルスタ装着時：87(W)×45(D)×184(H)mm
・重量…本体のみ：約320g
ホルスタ装着時：約400g
・消費電力…約100mW
・電池寿命…約40時間(オートLCRモード、1kHz、アルカリ9V電池)

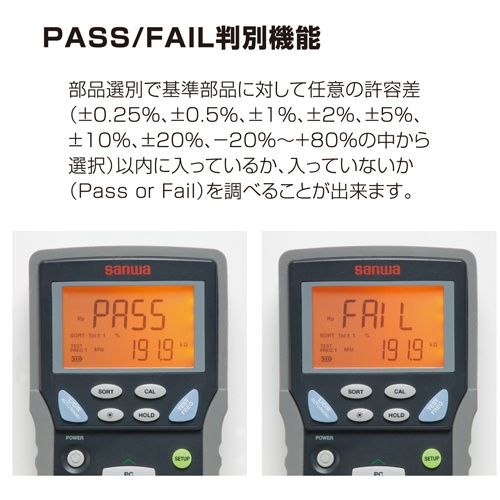

・機能…・PASS/FAIL判別機能/SORT機能
・データホールド機能
・各種パラメーター表示
・バックライト付
・オートLCR機能
・リラティブ機能
・キャリブレーション機能(OPEN/SHORT校正)
・レンジ切換…オート
・表示…メイン：20000カウント：Ls/Lp/Cs/Cp/Rs/Rp/DCR
サブ：2000カウント：D/Q/θ/ESR/RP
・オーバー表示…数値部に「OL」を表示
・サンプルレート…1.2回/秒(LCRモード)
0.5回/秒(DCRモード)
・測定モード…シリーズ/パラレル
・最高確度…・インダクタンス：±(1.0％rdg＋10dgt)
・コンデンサ容量：±(0.8％rdg＋10dgt)
・交流抵抗：±(0.7％rdg＋8dgt)
・直流抵抗：±(0.3％rdg＋3dgt)
・保存温湿度…－20℃～60℃,80%RH以下(結露のないこと)
・測定周波数…100/120/1k/10k/100kHz
・確度保証範囲…23±5℃,80%R.H.以下(結露のないこと)
・温度係数…0.15×(規定確度)/℃,0℃～18℃,28℃～50℃
・電池寿命警告…4レベル
・動作温湿度…0℃～50℃,80％RH以下(結露のないこと)
・使用環境条件…高度2000m以下・環境汚染度Ⅱ
・EMC指令…IEC61326
・RoHS指令…EN50581
・デバイス値選別機能閾値…±0.25%,±0.5%,±1%,±2%,±5%,±10%,±20%,-20%～+80%
・測定パラメータ…Ls/Lp/Cs/Cp/Rs/Rp/DCR(D/Q/θ/ESR/RP測定を含む)
・測定信号レベル…0.63Vrms(公称)、0.9Vdc(公称)
・測定端子…4端子ソケット+ガードライン
クリップリードのプラグに対応
・付属品…クリップリード:EA711TB-102(全長0.16m)
ホルスタ
デバイス差込測定端子用ショートプレート
取扱説明書
