410-391
Blank Canvas
マルツコード：
M3755-456
品質ランク：
A
即納在庫数：
0個
（ 2026/06/03 14:42 現在）

納期：
30営業日程度
数量
1個以上
￥8,265.00
(税込￥9,091.00)
10個以上
￥7,852.00
(税込￥8,637.00)

こちらからもご購入いただけます

箱
1 個以上
¥9,549.43
(税込 ¥10,504.37)
確認する

Blank Canvas【410-391】

の概要

●特長

・プロトボードは、ブレッドボードよりも恒久的な接続が必要なスルーホール部品を使用した回路のプロトタイプ作成において、一般的で便利なインターフェースとなっています。
・ブランクキャンバスは、アナログディスカバリーであらゆる種類の回路を構築およびテストするためのプロトボードのようなインターフェースを提供し、電源と一般的なICパッケージを同じキャンバスに簡単に統合できます。
・また、オプションのブレッドボードアドオンを使用することで、ブレッドボードキャンバスのより費用対効果の高い代替品または追加品としても利用できます。複数のブランクキャンバスを使用することで、複数の設計やプロジェクトを簡単に切り替えたり、同じアナログディスカバリースタジオを共有する複数の学生に個別のプロトタイプ作成用サーフェスを提供したりできます。

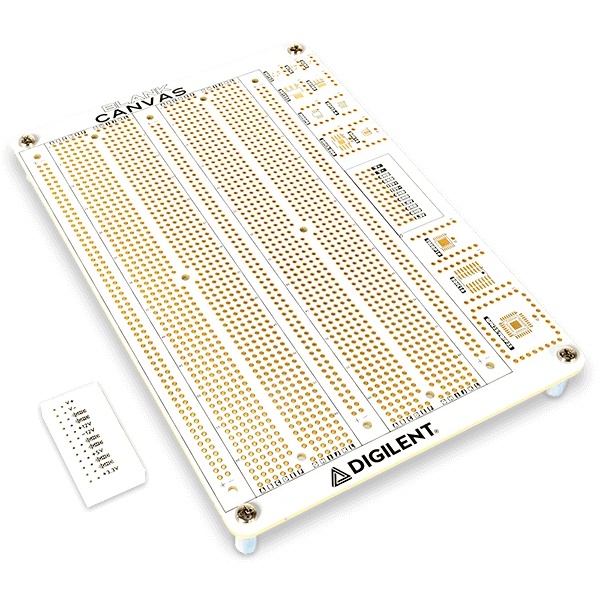

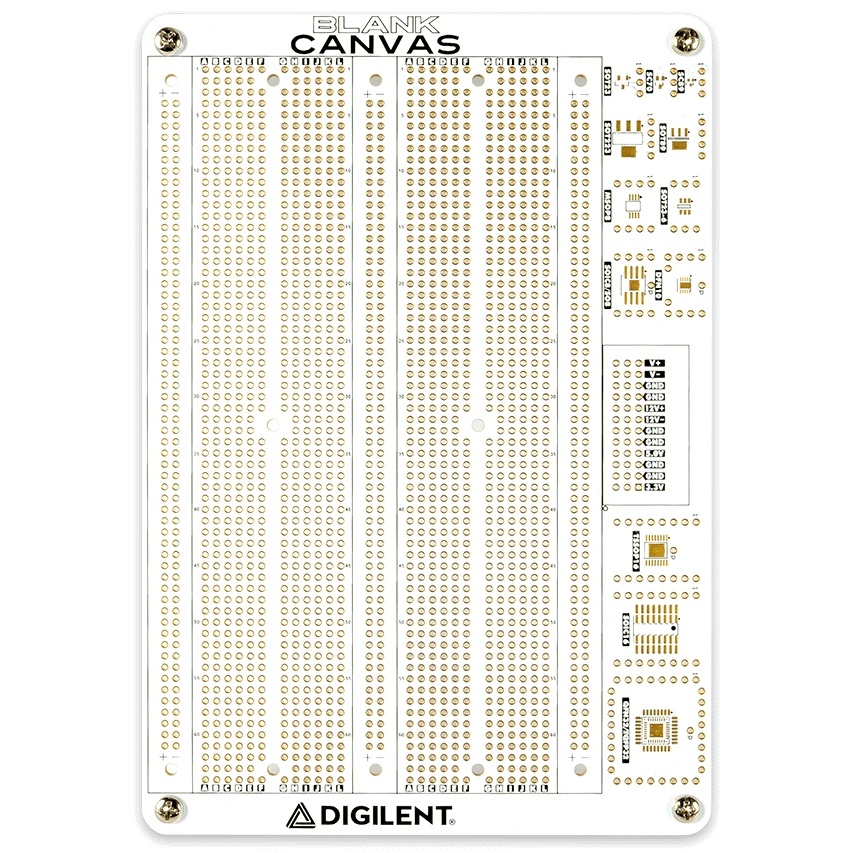

・Blank Canvasは、Analog Discovery Studio用の2つの630タイポイントブレッドボードと6つの電源(3.3V、5V、± 12V、±可変)への接続を備えたプロトタイピング面を提供します。
・この大きなプロトタイピング面は、利便性を考慮して、3つの電源レールを備えた2つの標準ブレッドボードの構成で配線されています。
・電源への接続は、直接はんだ付けできる銅パッドとして用意されているか、付属の電源ブレッドボードをはんだ付けしてはんだ付け不要の接続にすることができます。
・上部には、一般的なICパッケージタイプに対応する11個のブレークアウトが用意されています。電源接続用のカスタムブレッドボードが付属しており、はんだ付け不要のブレッドボード面を提供するために、オプションで2つのはんだ付け不要ブレッドボードを追加できます。
<<注意>>オプションのブレッドボード2枚は別々に梱包されており、付属の粘着テープで貼り付けることができます。一度貼り付けると、取り外すのはほぼ不可能です。電源用ブレッドボードは付属していますが(未取り付け)、はんだ付けして取り付けることができます。
