M5STACK-K149
M5Stack Threadボーダールーターキット
マルツコード：
M0375-5944
品質ランク：
A
即納在庫数：
4個
（ 2026/05/10 20:34 現在）

出荷予定日：
2026/5/11
数量
1個以上
￥8,797.00
(税込￥9,676.00)

M5Stack Threadボーダールーターキット【M5STACK-K149】

の概要

Threadデバイスをインターネットに接続するためのゲートウェイ


CoreS3コントローラとGateway H2ゲートウェイモジュールを組み合わせ、さらにDINレールマウント対応のBase DINを含むキットです。

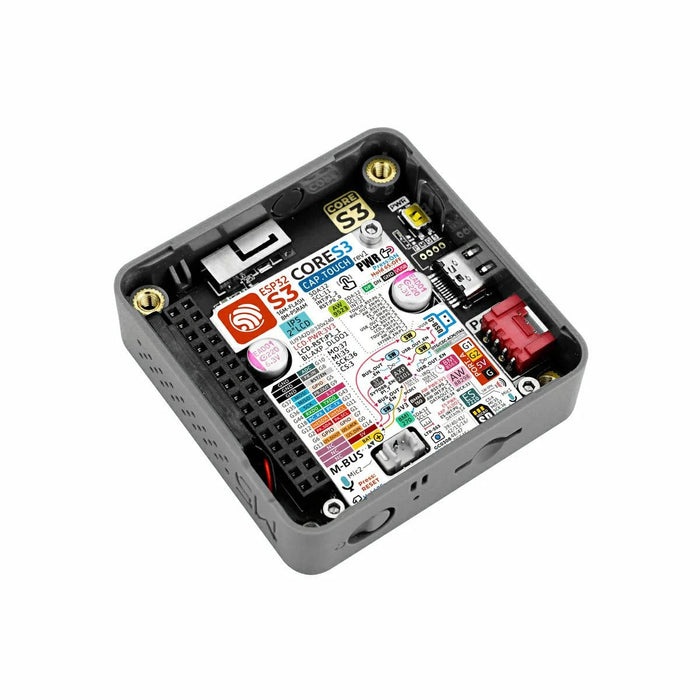

メインコントローラのCoreS3は、エッジゲートウェイの制御コアとして機能し、ユーザーアプリケーションとOpenThreadプロトコルスタックを実行します。UI表示、ログ管理、設定画面の提供、アプリケーションの実行などを担当します。ESP32-S3をベースに、16MBフラッシュメモリと8MB PSRAMを搭載し、2.4GHz Wi-Fiに対応しています。また、2.0インチタッチLCD、カメラ、マイク、スピーカー、RTC、6軸モーションセンサなど豊富な周辺機能を内蔵しています。
Thread無線モジュールのGateway H2は、Thread/Zigbee/Matterを支えるIEEE 802.15.4無線通信を担当し、CoreS3 と連携してThreadパケットを処理します。ESP32-H2モジュールをベースに構築され、OpenThread Radio Co-Processor(RCP)として動作し、Threadパケット転送機能をCoreS3に提供します。
Base DINは500mAhのリチウム電池を内蔵し、外部電源(9～24V)からの給電にも対応しています。電源スイッチのほか、UARTおよびGPIO用の2つのGroveコネクタ、DINレールマウントなどを備えています。



●特長

・Threadボーダールーターを簡単に構築できる
・Wi‑FiとThreadネットワークの橋渡しができる
・Matter対応スマートホームのゲートウェイとして利用可能
・豊富なセンサやUI、I/Oを備えたCoreS3をベースに開発できる
・DINレールに対応し、制御盤や設備への組み込みも可能
・microSDカードスロットを搭載
・500mAhのリチウムバッテリを内蔵
・DC9～24Vの電源入力に対応
・独立電源スイッチを搭載
・HY2.0-4P(Grove互換)拡張インターフェースを2個搭載

【セット内容】
・CoreS3 Thread BR
・六角レンチ L字型 2.5 mm (M3ネジ用)
・ネジクリップ ×4
・DINレールベースクリップ

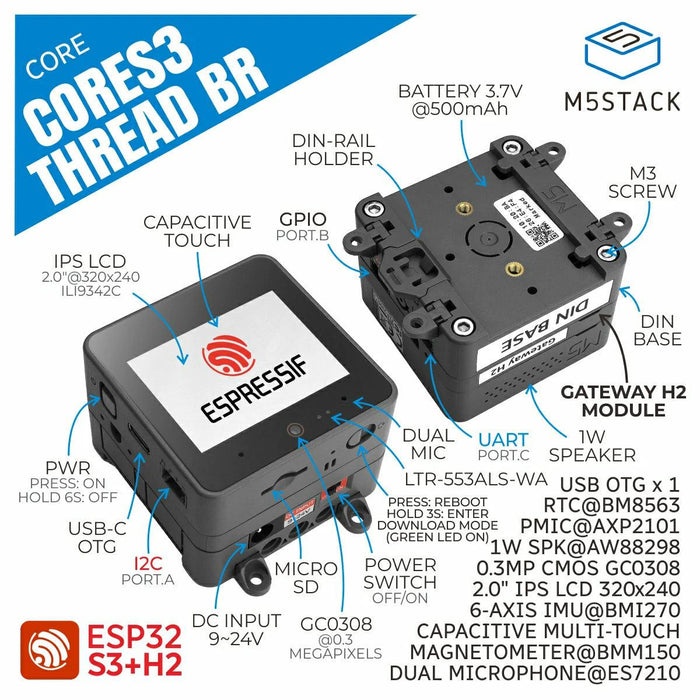

●仕様

SoCESP32-S3(Xtensa 32ビットLX7 デュアルコア、240MHz)
フラッシュ16MB
PSRAM8MB
無線2.4GHz Wi-Fi
ディスプレイ2.0インチタッチ IPS LCD(320×240、ILI9342C)
カメラGC0308@0.3MP
近接センサLTR-553ALS-WA
電源管理AXP2101
6軸IMUBMI270
3軸I磁気センサBMM150
RTCBM8563
スピーカー16ビットI2SパワーアンプAW88298@1W
オーディオコーデックES7210、デュアルマイク入力
RCPESP32-H2-MINI-1(RISC-V 32ビットシングルコア、96MHz)
Base DIN バッテリ充電IC：TP4057、電池容量：500mAh
寸法54.0×54.0×38.1mm
重量140.8g


【回路図】

・CoreS3 Schematics PDF
・Base DIN Schematics PDF
・Module Gateway H2 Schematics PDF

【資料】
・ドキュメント：CoreS3 Thread BR
