M5STACK-U209
M5Stack Chain ToF(VL53L0搭載)
マルツコード：
M3755-954
品質ランク：
A
即納在庫数：
5個
（ 2026/05/11 14:52 現在）

出荷予定日：
2026/5/11
16:00
までのご注文で
2026/5/11
出荷
数量
1個以上
￥1,498.00
(税込￥1,647.00)

M5Stack Chain ToF(VL53L0搭載)【M5STACK-U209】

の概要

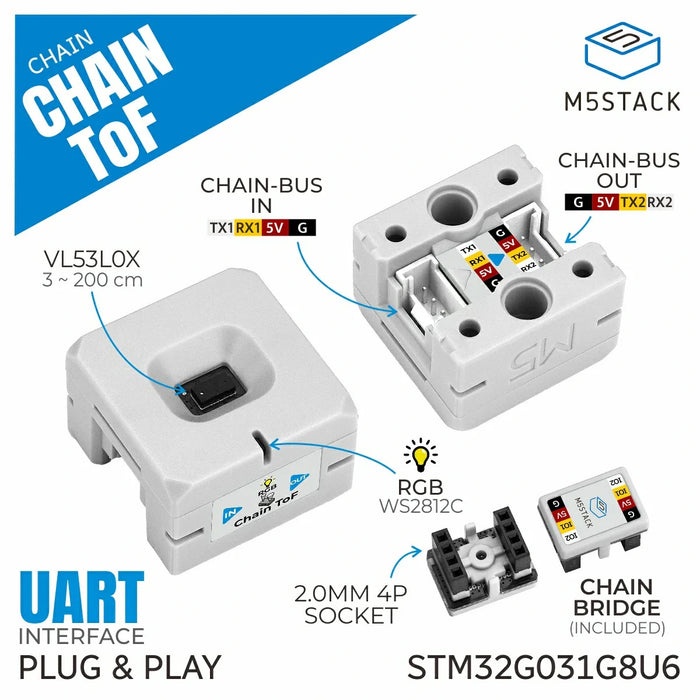

VL53L0Cを搭載した近距離レーザー距離センサユニット


M5StackのChainシリーズに属するデイジーチェーン接続に対応したセンサノードで、VL53L0Cを使用して3～200cmの距離を±3%の精度で測定することができます。短距離で非接触の距離測定や物体を近接検出するアプリケーションなどに適しています。コントローラにSTM32G031G8U6マイコンを搭載し、UARTによるデイジーチェーン通信プロトコルを採用しています。2つのHY2.0-4P(Grove互換)拡張インターフェースを備えているため、Chainシリーズのデバイスを追加して、より高機能なインタラクティブアプリケーションを構築できます。

●特長

・UARTによるシリアルデイジーチェーン通信プロトコルを採用
・レーザー測距モジュールにVL53L0Cを搭載
・3～200cmの近距離を測定可能
・2つのHY2.0-4PコネクタによりChainシリーズのデバイスを接続可能

●仕様

・コントローラ：STM32G031G8U6
・測定距離：3～200cm
・精度：±3%
・通信：UARTシリアル
・接続：HY2.0-4P(Grove互換)コネクタ ×2
・プログラマブルRGB LED：WS2812
・電源：DC5V
・消費電力：21.27mA(停止、RGB点灯時)、20.26mA(単一測定)、24.75mA(連続測定)
・動作温度：0～＋40°C
・サイズ：23.9×23.9×16.0mm

【動作イメージ】

※ Chain ToF、Chain Bridge(Chainシリーズ 連結用コネクタ)以外は商品に含まれません。

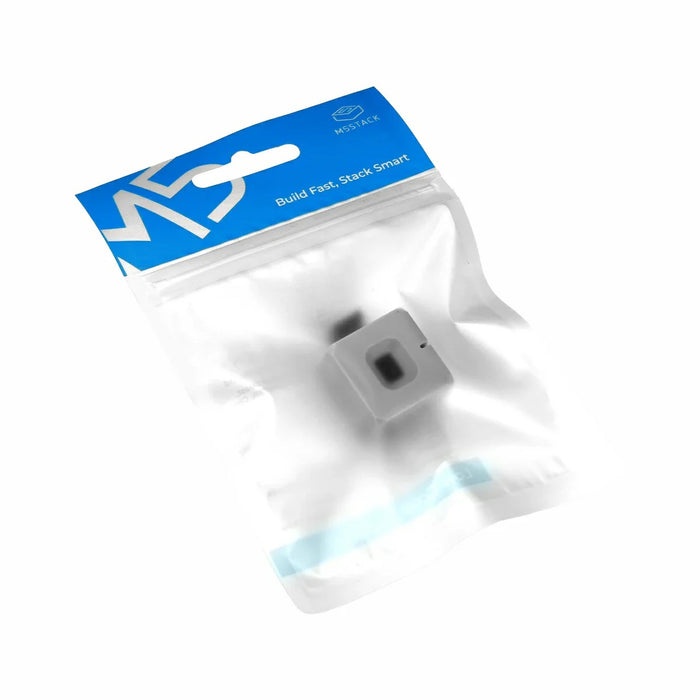

【セット内容】
・Chain ToF本体

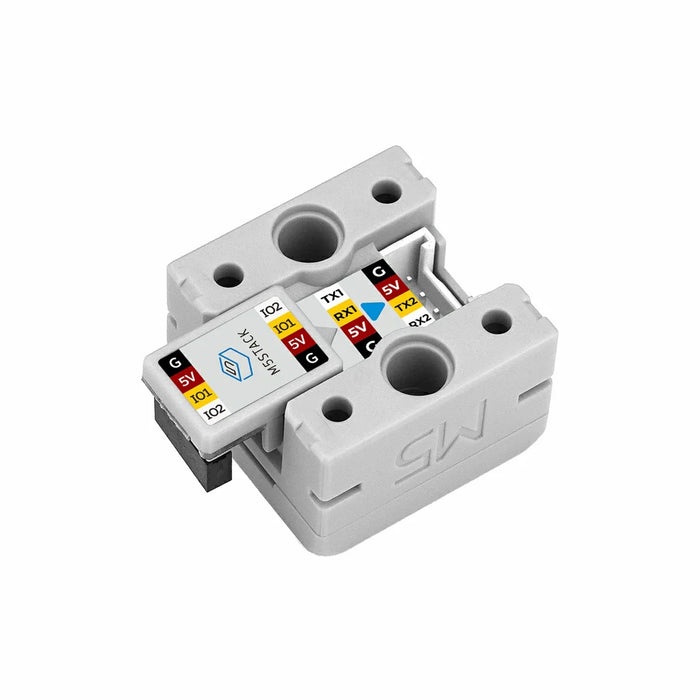

・Chain Bridge(Chainシリーズ連結用コネクタ)

【操作説明】
・測定環境
　通常条件下での最大測定距離は120cmです。200cmまで拡張するには、Long Range modeを有効にし、赤外線干渉のない暗い環境で測定を行う必要があります。
・接続例
　Chain Bridgeコネクタを使用して、メインコントローラであるChain DualKeyと、各Chainシリーズの入力デバイスを接続します。下図のように、三角形の矢印がコントローラであるChain DualKey(写真中央)から外側を向くように接続してください。



【資料】
・ドキュメント
