M5STACK-C148
M5Stack PowerHub(バッテリーなし、ESP32-S3)
マルツコード：
M3755-955
品質ランク：
A
即納在庫数：
0個
（ 2026/04/02 12:29 現在）

提携先在庫数：125個(2026/04/02 09:00現在)

納期：
4営業日程度
数量
1個以上
￥7,346.00
(税込￥8,080.00)

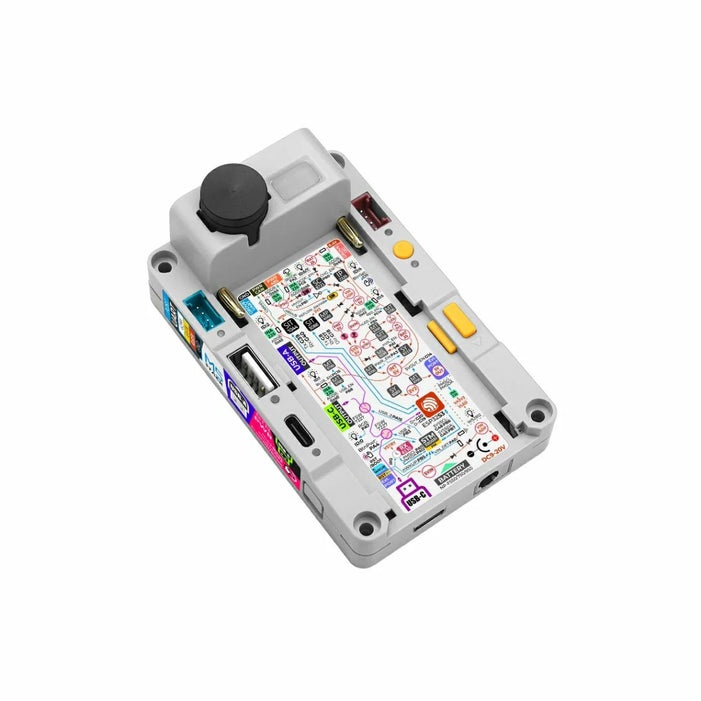

M5Stack PowerHub(バッテリーなし、ESP32-S3)【M5STACK-C148】

の概要

リチウムイオン電池を搭載可能で、マルチチャンネル電源管理を統合したプログラマブルコントローラです。最高240 MHz駆動・デュアルコアXtensa LX7ベースのESP32-S3-WROOM-1U-N16R8がSoCとして採用され、2.4 GHz Wi-Fi、16 MBオンボードフラッシュ、8 MB PSRAMが搭載されています。複数のINA226が拡張インターフェースの電源状態を正確に計測し、サブMCUとして搭載されたSTM32G031G8U6がデバイス全体の消費電力を制御するとともに低消費電力待機(ウェイクアップ)機能を提供します。

●特長

・SoCとしてESP32-S3-WROOM-1U-N16R8を採用
・ウェイクアップ機能により消費電力を削減
・USBホストとして二つのUSBポート：USB タイプA、タイプCポート(電源線は内部で共通、データ線はアナログスイッチによる切替式です)
・USBデバイスとして一つのUSB タイプCポート(電源入力、ファームウェアダウンロード等に利用できます)
・二つのHY2.0-4Pポート
・16ピン拡張バス
・終端抵抗つきRS485ポート(スイッチで終端抵抗を無効に出来ます)
・終端抵抗つきCANポート(スイッチで終端抵抗を無効に出来ます)
・2.4 GHz帯ミニアンテナ(SMAコネクタ接続)
・複数の電源モードを搭載
・PWR485、PWRCAN
・リムーバブルリチウムイオン電池パック
・DC7～20 V外部電源入力(DCジャック)

・HMI(ヒューマン・マシン・インタフェース)
・八つのRGB LED
・三つの押しボタンスイッチ

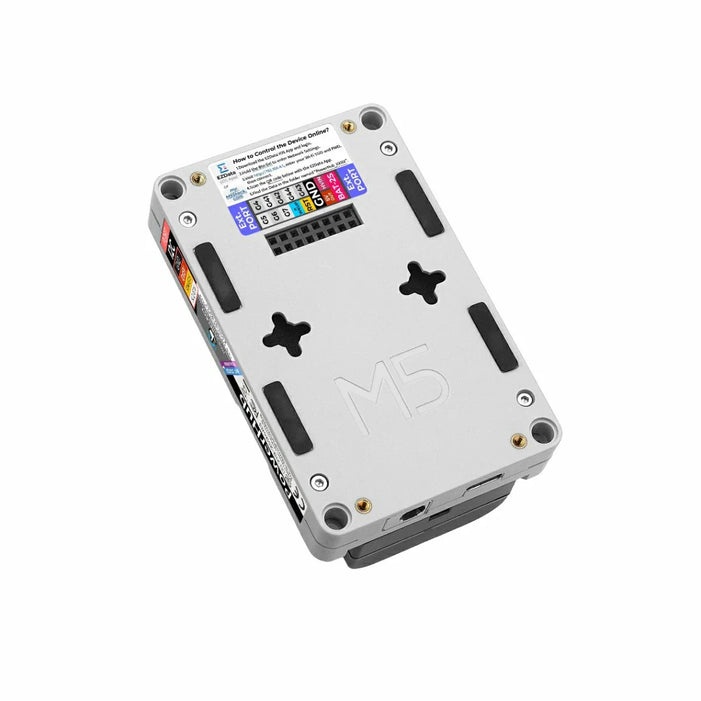

・機器への取付方法の自由度が高いデザイン
・磁石で鉄板等の表面に簡単装着
・十字型マウント穴(壁掛けに便利)
・LEGO互換穴
・M2ネジ穴

●仕様

SoCESP32-S3-WROOM-1U-N16R8
デュアルコアXtensa LX7、最高240 MHz駆動
サブMCUSTM32G031G8U6
フラッシュメモリ16 MB
PSRAM8 MB
Wi-Fi2.4 GHz Wi-Fi
RTCRX8130CE
(電気二重層コンデンサによるバックアップ)
拡張ポート2 x HY2.0-4P(I2C：赤コネクタ、UART：青コネクタ)
16ピン拡張バス
RS485ポートコネクタ：VH3.96-4P
終端抵抗：120 Ω(スイッチで有効／無効選択可能)
電源入力時の入力電圧範囲：DC 9～20 V
CANポートコネクタ：XT30(2+2)
終端抵抗：120 Ω(スイッチで有効／無効選択可能)
電源入力時の入力電圧範囲：DC 9～20 V
USBポート1 x USB Type-A
2 x USB Type-C(1ポートはUSB OTGサポート)
RGB LED8 x WS2812
アンテナアンテナ部寸法：15 x 14 mm
コネクタ：SMA
対応：2.4 GHzバンド、2 dBゲイン
VSWR：1.8
対応バッテリー
【別売】		2S NP-F550/750/950 互換 リムーバブルリチウムイオン電池(7.4 V)
DCジャック入力電圧範囲：DC 9～20 V
対応プラグ：外径5.5内径2.1 mm、センタープラス
動作温度範囲0～＋40℃
外形寸法88.0 x 56.0 x 38.5 mm

【紹介動画】

※バッテリーは含まれません

【資料】
・ドキュメント
・回路図(1～3頁)
・回路図(4頁目)
・ESP32-S3-WROOM-1U-N16R8データシート
・INA226データシート
・PowerHub Arduino M5Unified Library
・PowerHub Arduino M5GFX Library
・ファームウェア
・PowerHub STM32 Internal Firmware Protocol
