FNIRSI-LCR-ST2PLUS
ピンセット式LCRメーター
マルツコード：
M3758-347
品質ランク：
A
取り寄せ先在庫数：
8個

2026/08/12 9:00 現在

出荷予定日：
2026/8/20
16:00
までのご注文で
2026/8/20
出荷
購入数量
個
1個以上
￥7,364.00
(税込￥8,100.00)
商品概要・商品スペック
商品概要・商品スペック

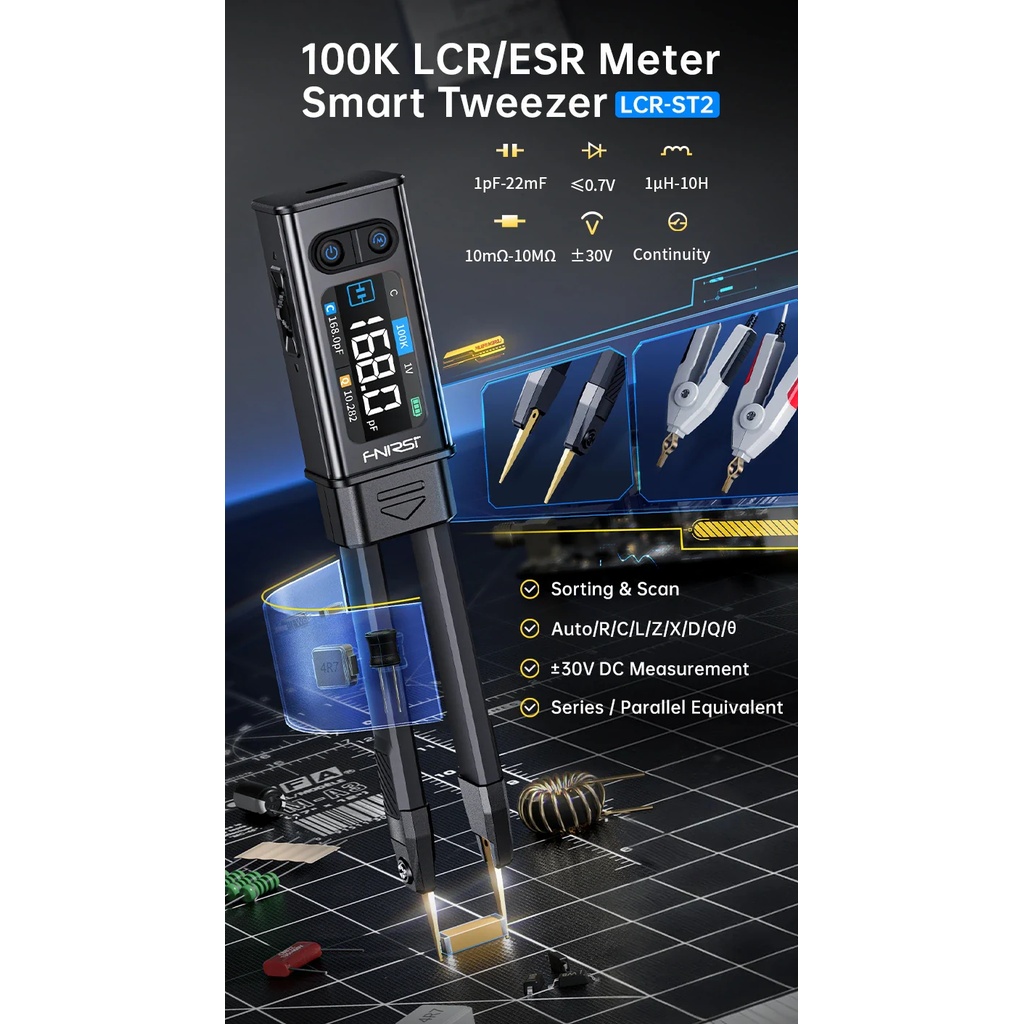

表面実装部品の測定が簡単にできるLCR メーター


ピンセット型プローブとケルビンクリップに対応したコンパクトなデュアルモードのLCRメーターです。五つのテスト周波数と1.47インチHDディスプレイを備え、 抵抗、静電容量、インダクタンス、ダイオードの測定に加え、最大30Vまでの電圧測定に対応します。

●特長

・ストレート型/カーブ型のピンセットチップにより小型部品を簡単にテスト可能
・ケルビンクリップにより大型部品やスルーホール部品の正確な4線測定が可能
・抵抗(10mΩ～10MΩ)、容量(1pF～22mF)、インダクタンス(1μH～10H)、ダイオード(0.7V)の導通、電圧(±30V)を正確に測定可能
・部品の挙動と性能を特徴づけるD/Q/Z/X/θ/ESR値の読み取りが可能
・五つのテスト周波数(100Hz/120Hz/1kHz/10kHz/100kHz)でテストが可能
・RMSテスト時の印可レベル(0.1V/0.3V/0.6V/1.0V)を4段階で調整可能
・直列と並列の等価回路を同時に表示し、寄生干渉を最小化して測定精度を向上
・周波数応答を測定できるフルバンドスイープモード(100Hz～100kHz)
・プリセットされた公称値と公差をベースにした自動的な部品評価により、迅速なOK/NGバッチ検査が可能
・1.47インチHDカラーディスプレイを搭載
・抵抗/容量/インダクタンスのコンポーネントを自動認識
・デュアルパラメータ表示、HOLD/Max/Min、調整可能なシステム設定が可能
・自動スクリーン回転機能により、左利き/右利きいずれにも簡単に使用可能
・ポータブルマグネットを内蔵
・USB Type-C充電対応の300mAhバッテリーを搭載し、最大約3時間の連続運転を実現

●仕様

基本仕様
製品名LCR-ST2
スタンバイ時間約3時間
スクリーン1.47インチ高解像度ディスプレイ
寸法31×170.7×20.3mm
重量約60.8g
インターフェースUSB Type-C
動作温度0～＋50℃(湿度75%)
保管温度－20℃～＋60℃(湿度75%)
容量
1mF～22mF100Hz/20Hz：5%±3digits
1kHz：5%±3digits
1μF～1mF100Hz/20Hz：2%±3digits
1kHz：2%±3digits
10kHz：2%±3digits
100kHz：5%±3digits
1nF～1μF100Hz/20Hz：2%±3digits
1kHz：0. 5%±3digits
10kHz：0.5%±3digits
100kHz：5%±3digits
1pF～1nF1kHz：2%±3digits
10kHz：2%±3digits
100kHz：5%±3digits
インダクタンス
1H～10H100Hz/20Hz：5%±3digits
1kHz：5%±3digits
1mH～1H100Hz/20Hz：2%±3digits
1kHz：2%±3digits
10μH～1 mH100Hz/20Hz：2%±3digits
1kHz：0.5%±3digits
10kHz：0.5%±3digits
100kHz：5%±3digits
1μH～10μH1kHz：2%±3digits
10kHz：2%±3digits
100kHz：5%±3digits
抵抗
1MΩ～10MΩ100Hz/20Hz：5%±3digits
1kHz：5%±3digits
1kΩ～1MΩ100Hz/20Hz：1%±3digits
1kHz：0.5%±3digits
10kHz：1%±3digits
1Ω～1kΩ100Hz/20Hz：1%±3digits
1kHz：0.5%±3digits
10kHz：1%±3digits
100kHz：5%±3digits
10mΩ～1Ω100Hz/20Hz：2%±3digits
1kHz：2%±3digits
10kHz：2%±3digits
100kHz：5%±3digits
ダイオード/電圧
ダイオードオン状態電圧：0.7V
電圧±30V

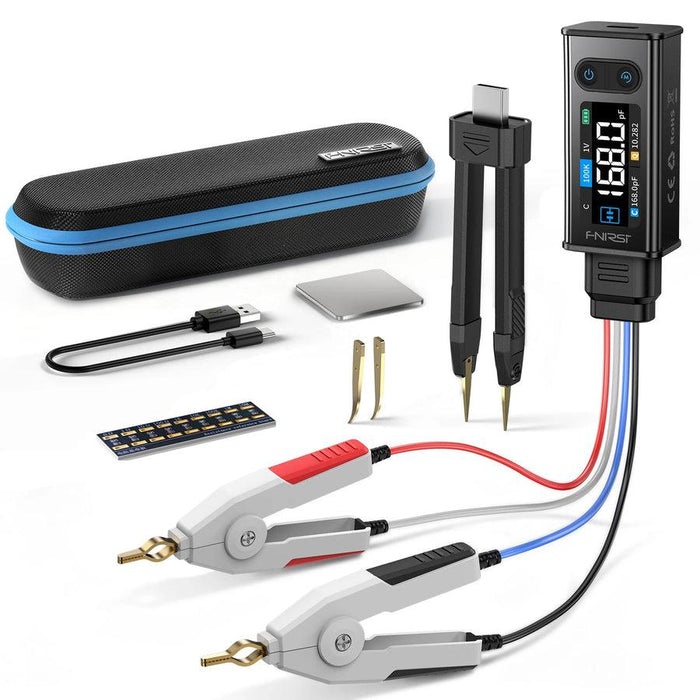

【セット内容】

1. LCR-ST2
2. 収納ケース
3. カーブチップ
4. ショートプレート
5. ケルビンテストクリップ
6. データケーブル

【資料】

・マニュアルとファームウェア
