ADA-6359
Adafruit LM73100搭載 理想ダイオードモジュール(最大25V/5A)
マルツコード：
M3758-355
品質ランク：
A
即納在庫数：
0個
（ 2026/06/08 18:39 現在）

納期：
お問合せ下さい
数量
1個以上
￥1,082.00
(税込￥1,190.00)

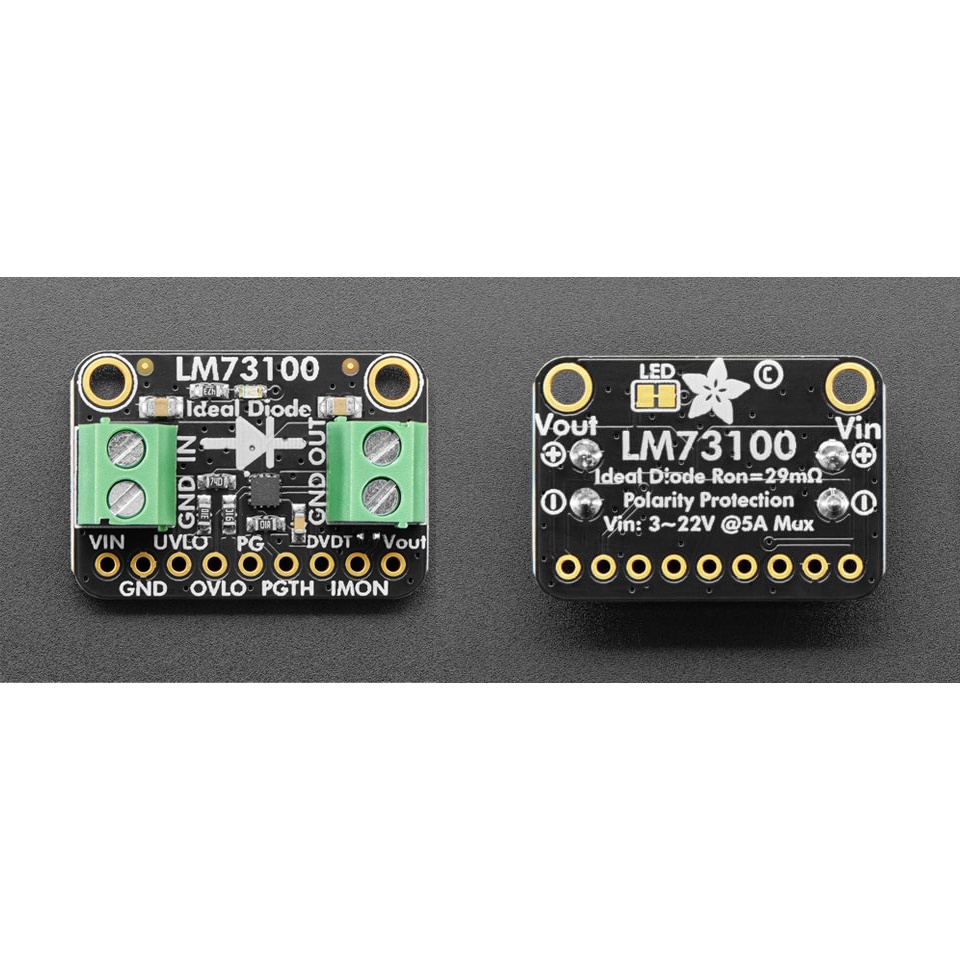

Adafruit LM73100搭載 理想ダイオードモジュール(最大25V/5A)【ADA-6359】

の概要

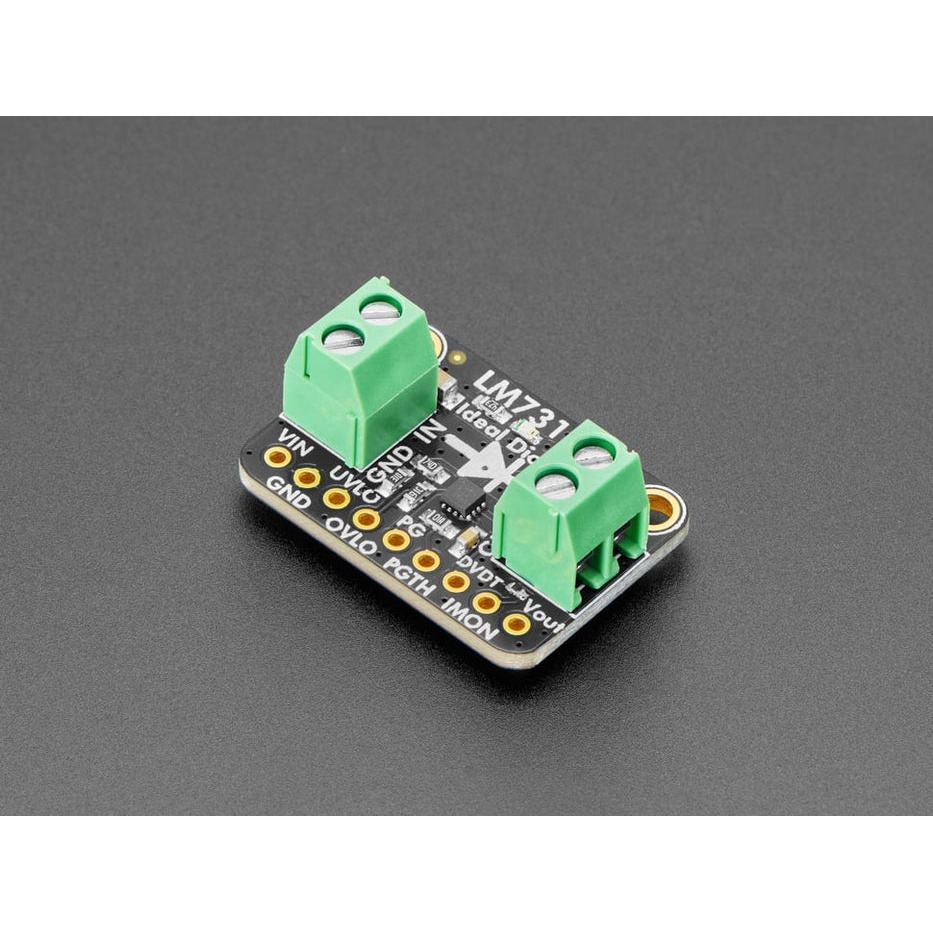

LM73100を搭載したターミナルブロック付きの理想ダイオードモジュールです。電源電圧がDC 3～23 V 、電流が最大 5 Aであれば、電流を一方向に流すためにダイオードの代用ができます。ダイオードと異なり、熱になって失われる1 V超の順電圧降下はありません。チップにはバック・トゥ・バック接続のFETを2個内蔵しています。オン抵抗 RDS(ON) 標準値は30 mΩで、5 Aを流す場合、電圧低下は約150 mVです。ソーラーパネルやLi-Po電池などの効率に敏感な場合に適しています。

ターミナルブロックが搭載されており、はんだ付け作業が不要です。電流が正常方向に流れていれば、緑色LEDが点灯します。電流引き込み量はアナログ電圧IMONの読み取りでモニターできます。

2.54 mmピッチのブレークアウトパッドを用意しており、付属のヘッダをはんだ付けすることでブレッドボードで使用可能です。ブレッドボードを使用せずに回路に直接挿入したい場合には、直接ターミナルブロックに配線してください。

●仕様

・広い入力電圧:2.7 ～ 23 V
　－絶対最大電圧:28 V
　－最大負電圧:-15 V
・バック・トゥ・バック接続MOSFET内蔵
　－オン抵抗RDS(ON):28.4 mΩ (標準値)
・真の逆電流阻止を行う理想ダイオード動作
・高速過電圧保護
　－応答時間:1.2 μs (標準値)
・定常状態での過渡電流に対する高速トリップ
　－応答時間:500 ns(標準値)
　－フォルト後ラッチオフ
・アナログ負荷電流出力(IMON)
　－電流範囲:0.5 ～5.5 A
　－精度:最大±15%(出力電流が1 A以上の場合)
・過熱保護回路
・PG(パワーグッド)表示
・寸法:25.6 mm × 17.6 mm × 11.9 mm

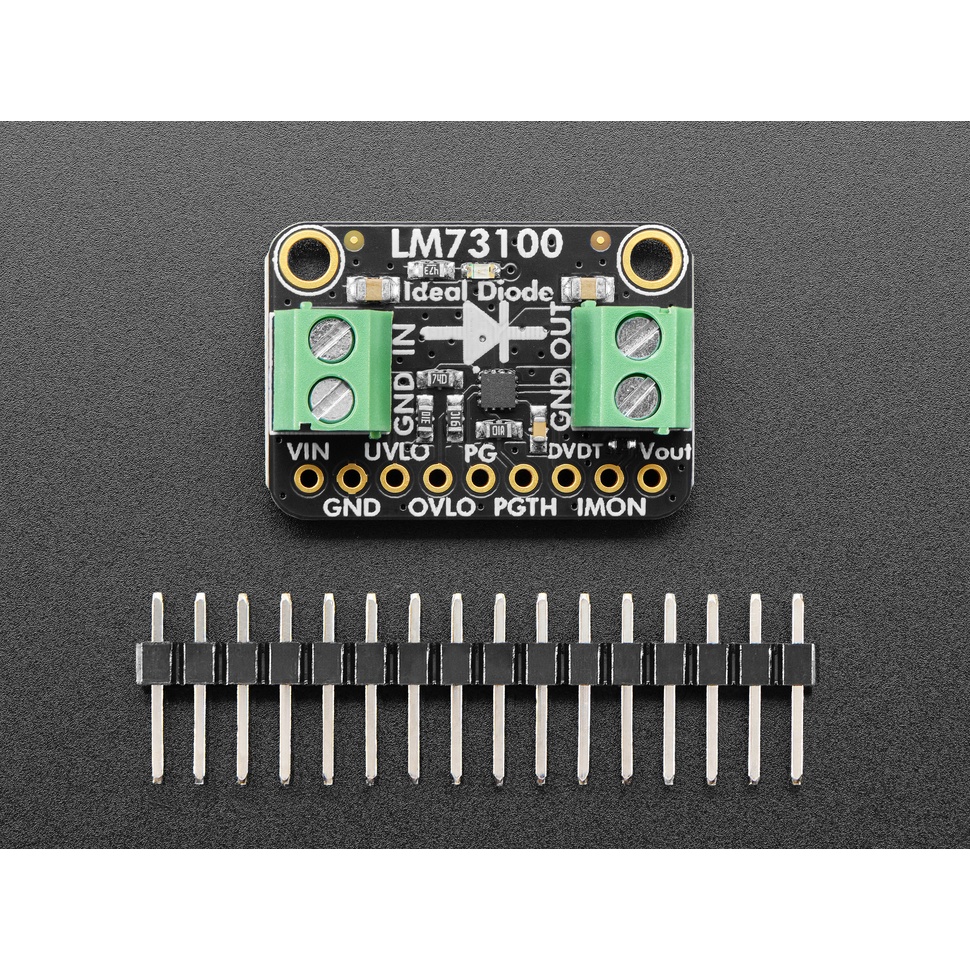

【セット内容】
・Adafruit LM73100 理想ダイオードモジュール(25 V / 5 A) ×1
・ピンヘッダ ×1

【資料】
・LM73100 製品情報ページ
・Primary Guide:Adafruit LM73100 Ideal Diode Breakout
