型番：POLOLU-5691

商品名：Pololu MP6603搭載ステッピングモータードライバ(ピンヘッダ取付済)POLOLU-5691

メーカー：Pololu

マルツコード：
M3758-360
品質ランク：
A
取り寄せ先在庫数：
3個

2026/10/22 9:00 現在

出荷予定日：
2026/10/28
16:00
までのご注文で
2026/10/28
出荷
購入数量
個
1個以上
￥2,782.00
(税込￥3,060.00)
商品概要・商品スペック
商品概要・商品スペック

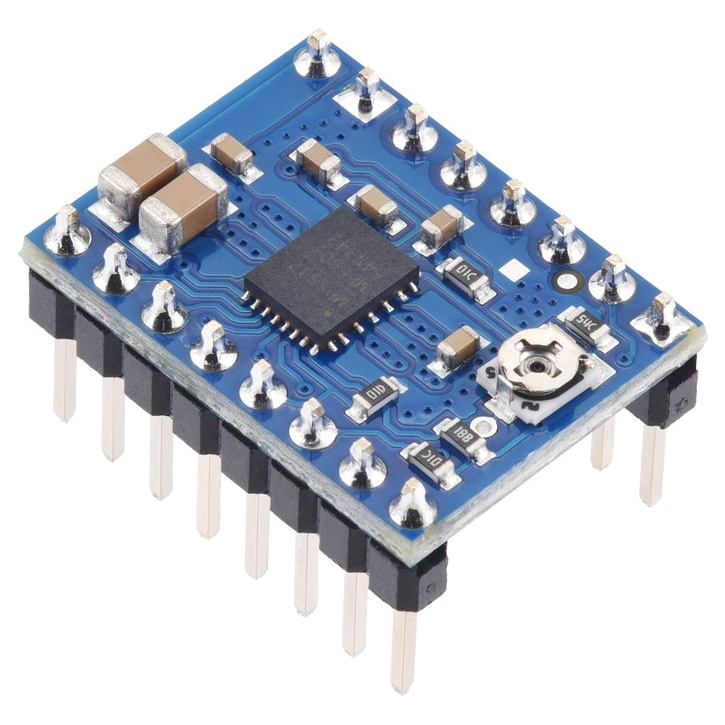

コンパクトなバイポーラステッピングモーターコントローラです。MPS社のフルブリッジモータードライバMP6603が搭載され、8～55 Vのモーターを1/8ステップまでのマイクロステッピング駆動できます。放熱器や強制空冷なしでも1相あたり2 A(連続)・4 A(ピーク)まで駆動できます。ピンヘッダが予めハンダ付けされています。

Pololuのロングセラー商品であるステッピングモータードライバA4988にピン配置やインターフェースを準拠させているので、多くの場合はそのまま差し替えが可能です。各種保護回路を備え、またステッピングモータでなくDCブラシモーターを駆動するように設定することもできます。

●特長

・ステップと回転方向のシンプルな制御方式
・4段階のステップ分解能:フルステップ、1/2、1/4、1/8
・電流調整機能によりボリューム操作で最大出力電流を設定可能
・IC内蔵の電流検出機能により減衰モードを自動的に選択し、スムーズな電流波形を実現
・8～55 Vのモータ電源で動作
・放熱器や強制空冷なしでも1相あたり2 A(連続)・4 A(ピーク)までドライブできます
・内臓レギュレータによりロジック用外部電源は不要
・3.3 V系または5 V系システムに直結できます
・各種保護回路(過熱シャットダウン、過電流シャットダウン、短絡保護、過電圧保護、低電圧ロックアウト機能)内蔵
・基板寸法やピン配置、インターフェースをPololuのロングセラー商品であるステッピングモータードライバA4988に準拠させています

●仕様

電源電圧8～55 V
相あたり駆動電流2 A(連続)、4 A(ピーク)
ロジック入力電圧2 V(スレッショルド電圧)、6 V(最大)
マイクロステッピングフルステップ、1/2、1/4、1/8
電流制限設定ポテンショメータ
逆電圧保護なし
ピンヘッダ取付済
基板寸法15.24 × 20.32 mm

【資料】
・詳細解説ページ(ピンヘッダなし版のページに飛びます)
・MP6603データシート
・基板寸法図
・回路図
