WAVESHARE-33623
MAX9296A搭載 2チャンネルGMSLカメラアダプタ
マルツコード：
M3758-402
品質ランク：
A
取り寄せ先在庫数：
10個

2026/06/12 9:00 現在

出荷予定日：
2026/6/19
16:00
までのご注文で
2026/6/19
出荷
数量
1個以上
￥15,500.00
(税込￥17,050.00)

MAX9296A搭載 2チャンネルGMSLカメラアダプタ【WAVESHARE-33623】

の概要

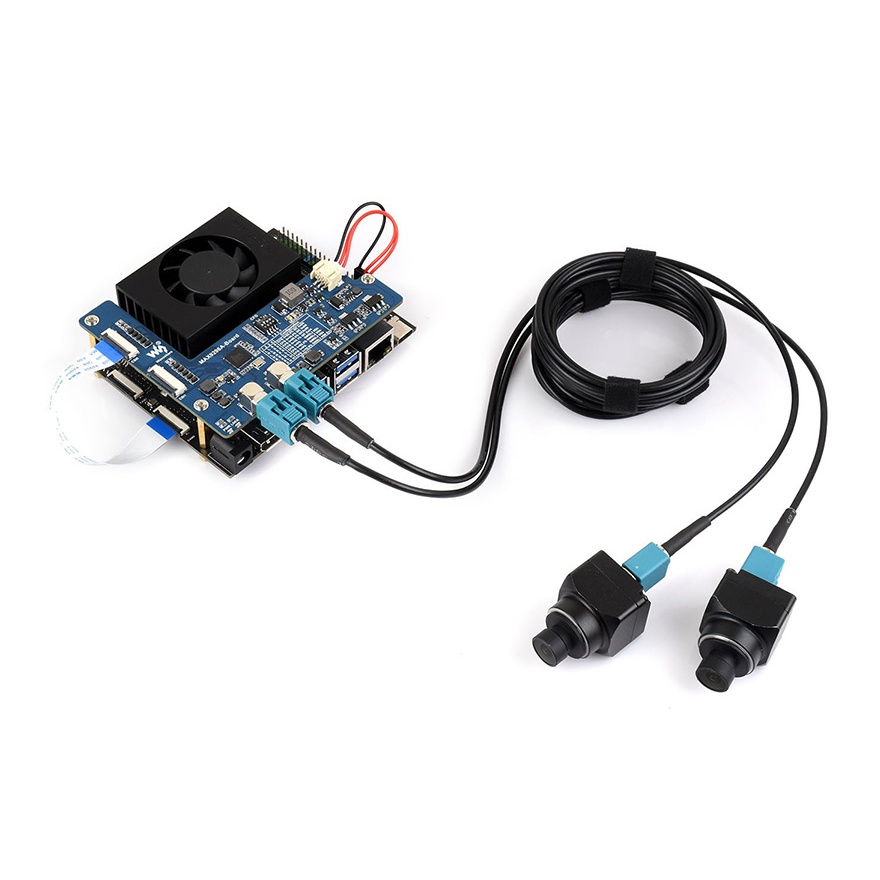

Raspberry Pi 5、Jetson Orin Nano/NXなどのボードに2台までのGMSLカメラを接続できる、MAX9296A搭載の2チャンネルGMSLカメラアダプタです。ソフトウェア設定によりGMSL1 および GMSL2プロトコルインターフェースの両方に対応します。デシリアライザチップMAX9296Aを採用し、高帯域幅かつ低遅延の映像伝送を必要とするアプリケーション用に設計されています。自動運転、マシンビジョン、インテリジェントセキュリティなどの分野に最適です。

GMSL(Gigabit Multimedia Serial Link) は高帯域幅のマルチメディアデータ伝送用に設計された高速シリアル伝送技術で、長距離、低遅延、高耐干渉特性、シンプルな配線などの利点を備えています。主に自動車用電子機器や産業用アプリケーションで使用され、高解像度ビデオ、オーディオ、データ信号をケーブル一本で伝送可能です。同軸/ツイストペアケーブルを用いれば長距離信号伝送が可能です。

●特長

・GMSL カメラ(ISX031)2台に同時アクセス対応
・MAX9296A シリアライザ対応
・Raspberry Pi 5、Jetson Orin NX / Nanoに対応
注意：本商品にJetson Orin NX KitおよびGMSLカメラは付属していません。

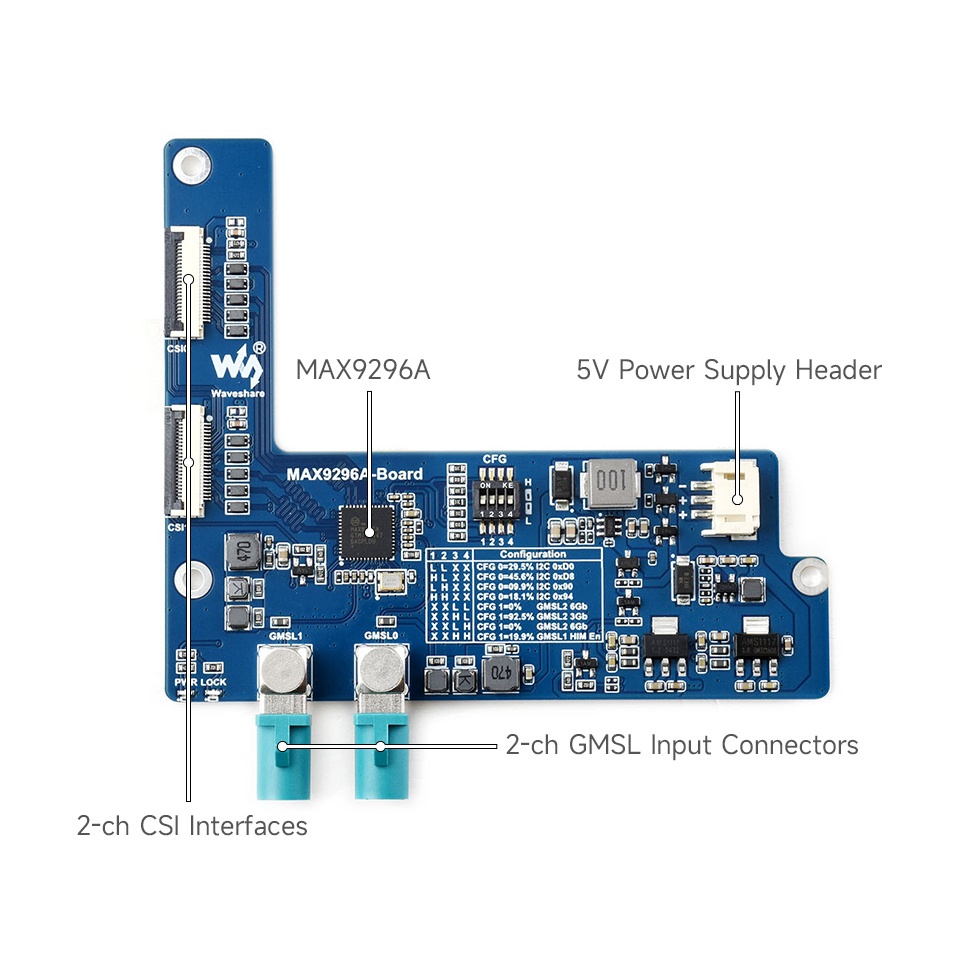

●仕様

デシリアライザMAXIM(ADI) MAX9296A
対応ホストRaspberry Pi 5、Jetson Orin NX / Nano 開発キット
対応シリアライザモデルMAX9295、MAX96717、MAX96705など
GMSL入力2チャンネル GMSL2(GMSL1互換) カメラ
入力インターフェースMATE_AX FAKRA Zコネクタ ×2
出力インターフェース22ピン CSI インターフェース ×2
対応GMSLカメラISX031
電源5V入力

【内容物】

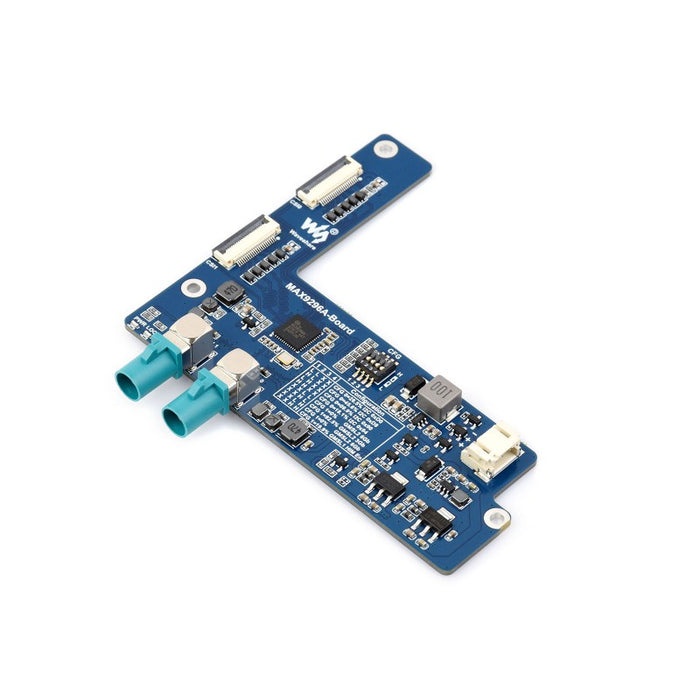

・MAX9296-GMSLカメラアダプタ基板 ×1
・22ピン FFCケーブル ×2
・3ピン PH2.0ケーブル ×1
・ネジパック ×1
※Jetson Orin NX Kitと GMSL カメラは別売です。

【資料】
・Wiki
