WAVESHARE-33259
Waveshare 5.5インチ AMOLEDタッチディスプレイ
マルツコード：
M3758-404
品質ランク：
A
取り寄せ先在庫数：
9個

2026/06/12 9:00 現在

出荷予定日：
2026/6/19
16:00
までのご注文で
2026/6/19
出荷
数量
1個以上
￥7,407.00
(税込￥8,147.00)

Waveshare 5.5インチ AMOLEDタッチディスプレイ【WAVESHARE-33259】

の概要

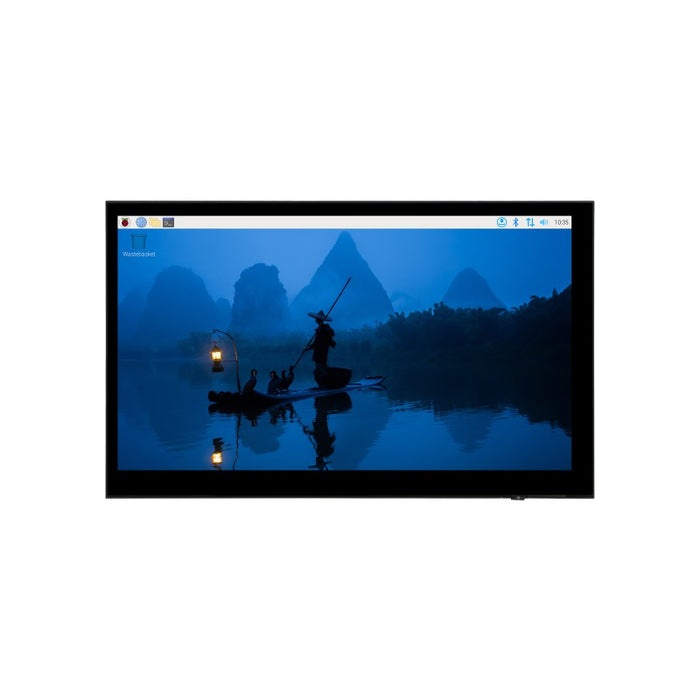

7インチのDSI接続による高精細タッチディスプレイです。1024 × 600ピクセルのIPSパネルは広視野角(約170度)で、どの角度からもクリアな映像が得られます。静電容量式タッチスクリーンは5点タッチに対応し、直感的なマルチタッチ操作が可能です。

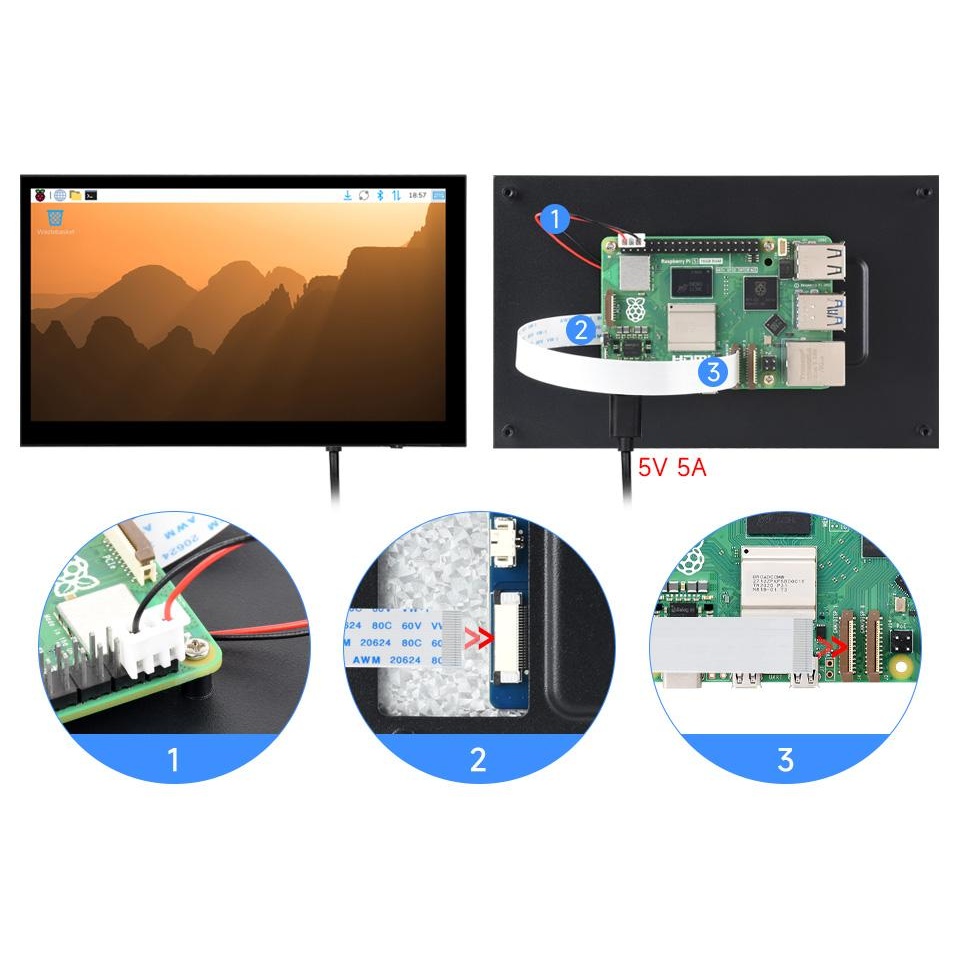

タッチ信号はDSIケーブルのICインターフェースで伝達されるので、DSIケーブルと電源ケーブルだけで接続可能、Raspberry Piや各種マイコンボードとの連携が容易です。Raspberry Piだけでなく、ESP32-P4、RK3506、RK3576などにも対応し、幅広いアプリケーションに利用できます。

●特長

・5点静電容量式タッチコントロール
・1024 × 600ピクセルのIPSディスプレイパネル
・DSIインターフェース接続
・リフレッシュレートが60Hz
・ソフトウェアで輝度を制御可能
・アルミニウム合金のバックカバーによるパッシブ冷却設計

・対応機種：以下のマイコンボード
　ーRaspberry Pi
　ーESP32-P4
　ーRK3506 / RK3576

●仕様

ディスプレイサイズ7インチ
解像度1024 × 600
視野角170度
パネルタイプIPS
タッチパネル5点マルチタッチ
通信インターフェース※1MIPI DSI 4レーン(映像) / I2C(タッチ)
コネクタ(1)22ピン FFC コネクタ
(2)MX 1.25 2ピン(DC 5V対応)
リフレッシュレート最大60Hz
最大輝度400cd/m2
電源電圧4.75～5.30V(標準電源電圧5V)
消費電流0.43A(標準)※2

※1 LCDの電源に別途MX 1.25 2ピンを介したDC 5Vの供給が必要です。
※2 電源は最大出力電流が0.43Aより十分に大きいものを使用して下さい。

【内容物】
・Waveshare 7インチDSI接続タッチディスプレイ(1024 × 600px、5点マルチタッチ) ×1
・MIPI DSIケーブル(12 cm) ×1
・MX 1.25 2ピン － 2.54 mmピッチ3ピンケーブル ×1
・FFC 22PINケーブル(約20 cm) ×2
・MX 1.25 2ピン － MX 1.25 4ピンケーブル(約15 cm) ×1
・ネジパック ×1

【資料】
・Wiki
組立手順、ソフト設定ガイドなどが掲載されています
