WAVESHARE-33215
Waveshare 2.9インチ e-Paperモジュール(4色)
マルツコード：
M3758-409
品質ランク：
A
取り寄せ先在庫数：
10個

2026/06/12 9:00 現在

出荷予定日：
2026/6/19
16:00
までのご注文で
2026/6/19
出荷
数量
1個以上
￥2,583.00
(税込￥2,841.00)

Waveshare 2.9インチ e-Paperモジュール(4色)【WAVESHARE-33215】

の概要

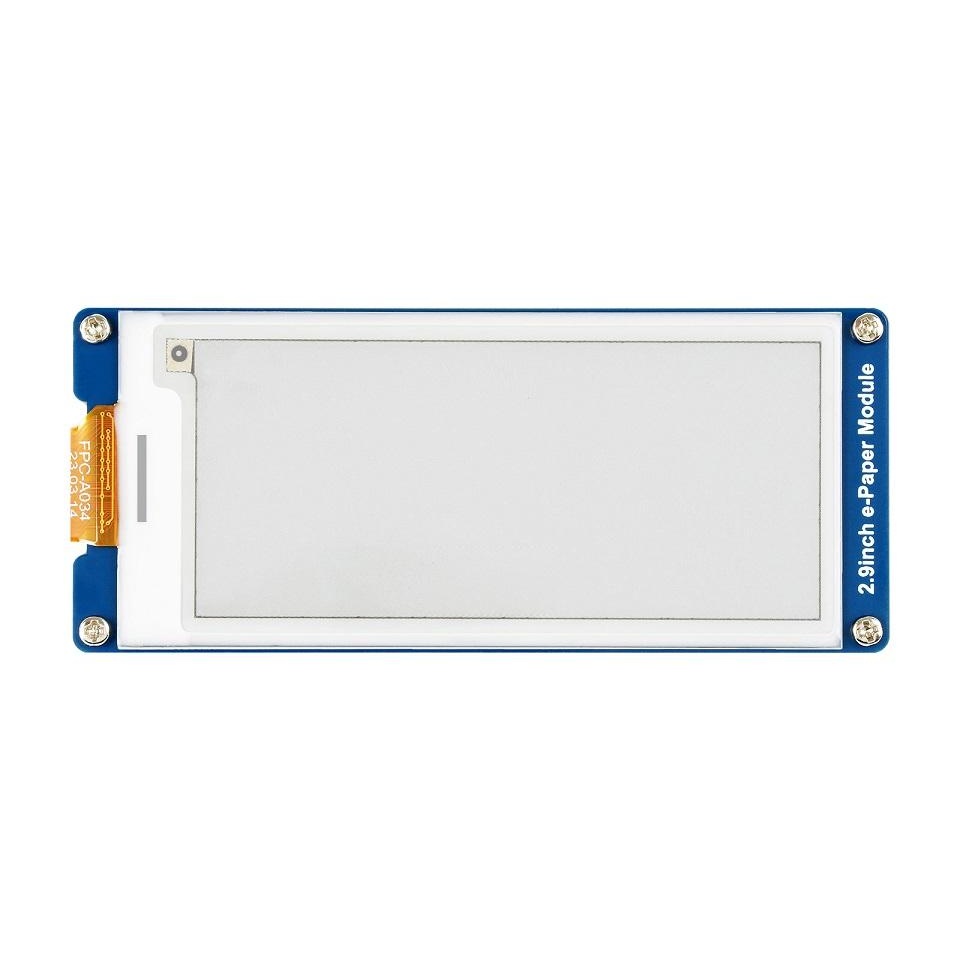

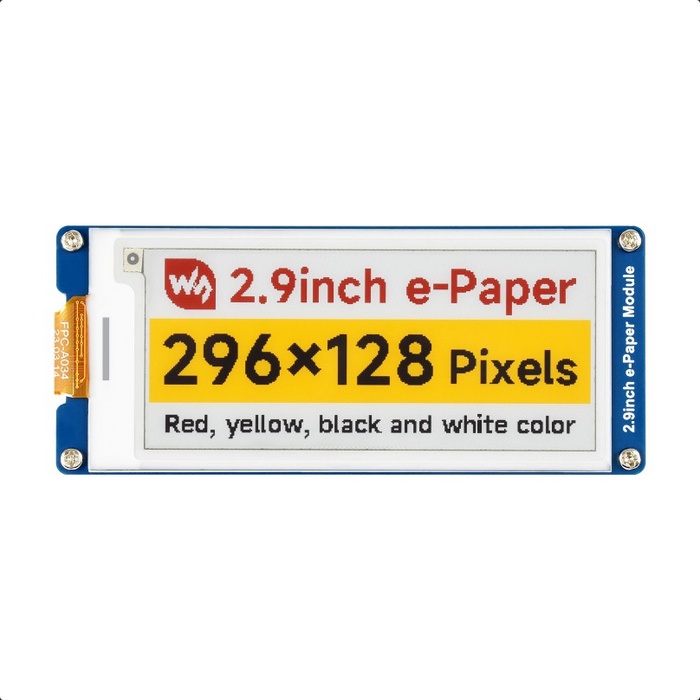

2.9インチのe-Paperディスプレイモジュールです。296 × 128px、4色(白 / 黒 / 赤 / 黄)表示、低消費電力で広視野角です。

・バックライトなし、電源OFF後も最後の表示を維持。
・リフレッシュ時のみ電力を消費するので低消費電力。
・Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32向けのサンプルなどの開発リソースを提供。
・電圧レベル変換回路が搭載され、3.3Vおよび5Vの両者で使用可能。

●仕様

画面サイズ2.9インチ
解像度296 × 128ピクセル
視野角170度以上
表示色赤、黄、黒、白
階調2
表示パネルE-Paper
インターフェース3ワイヤ SPIまたは 4ワイヤ SPI(基板上のジャンパをショートすることで選択可能)
動作電源3.3または5V
フルリフレッシュ時間16秒
高速リフレッシュ時間11秒
リフレッシュ電力30 mW
スタンバイ電流0.01 uA

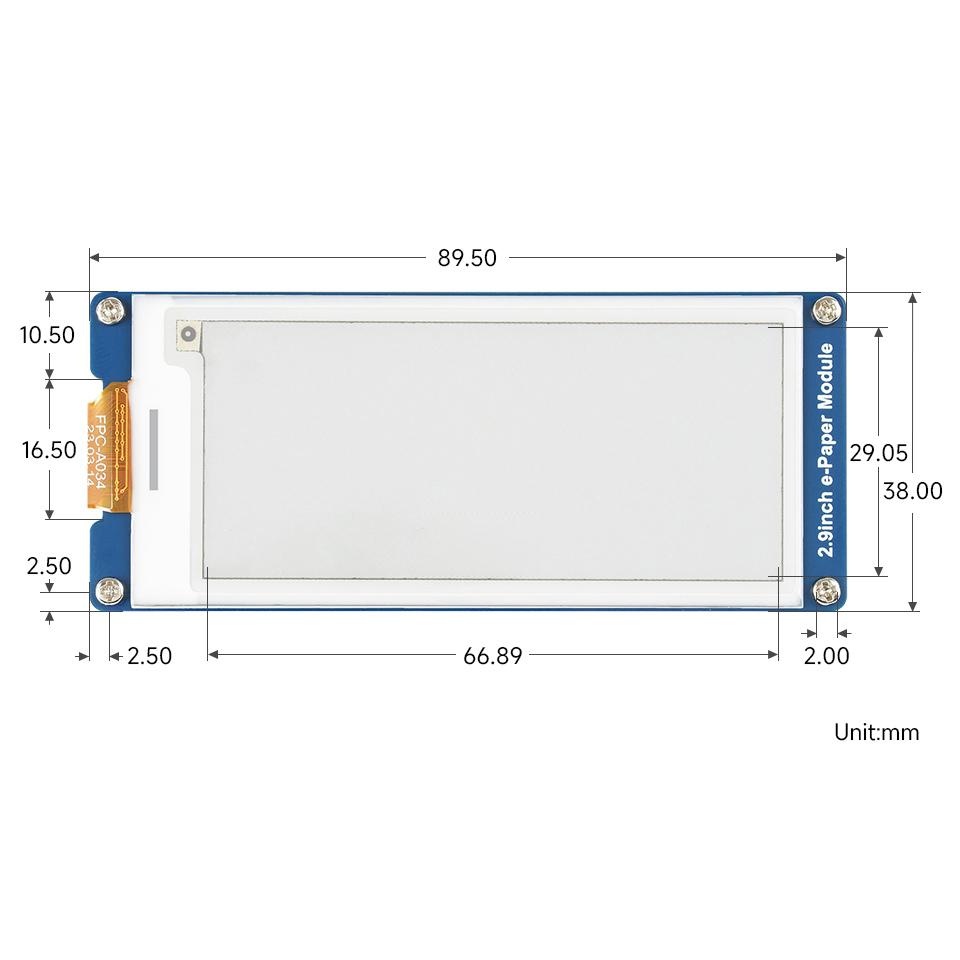

表示エリア寸法66.89 × 29.05mm
外形寸法89.5 × 38.0mm

ピン配置

端子役割
BUSYビジー状態出力
RST外部リセット(Lowで有効)
DCデータ / コマンド選択(High：データ、Low：コマンド)
CSSPIチップセレクト(Lowで有効)
CLKSPIクロック
DINSPI MOSI
GNDグランド
VCC電源入力(3.3 / 5V)

【内容物】

・2.9inch e-Paper Module (G) ×1
・PH2.0 8PIN ケーブル ×1

【資料】

・製品Wiki
