WAVESHARE-15823
Waveshare e-Paper ESP32ドライバボード
マルツコード：
M3758-423
品質ランク：
A
取り寄せ先在庫数：
16個

2026/06/12 9:00 現在

出荷予定日：
2026/6/19
16:00
までのご注文で
2026/6/19
出荷
数量
1個以上
￥2,583.00
(税込￥2,841.00)

Waveshare e-Paper ESP32ドライバボード【WAVESHARE-15823】

の概要

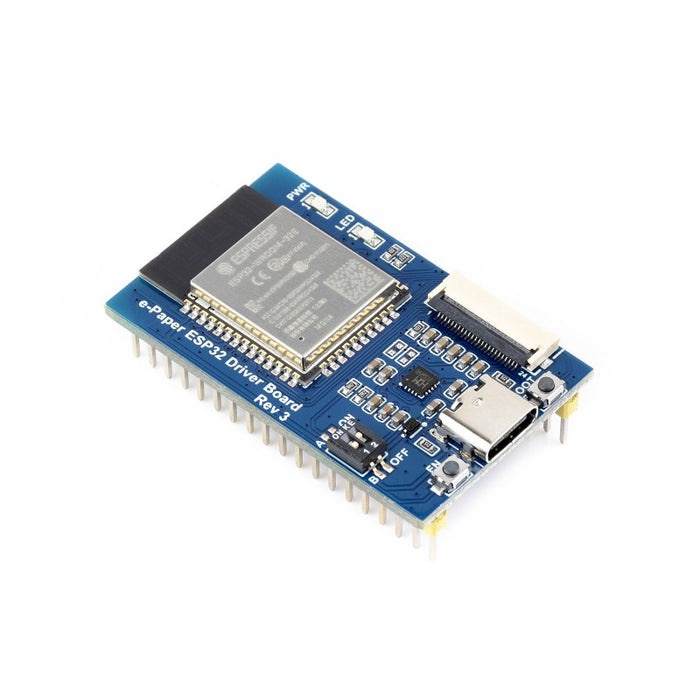

Waveshareの多くの電子ペーパー(e-Paper)パネルに接続できる、無線ネットワーク機能を備えた電子ペーパーディスプレイドライバボードです。ESP32搭載によりBluetooth EDRによる電子ペーパー画面更新プログラムをArduino言語で開発できます。

●特長

・e-Paperの表示コンテンツを更新するためのワイヤレスソリューション。
・ESP32搭載によりArduino言語での開発をサポート。
・HTMLホストコードが提供され、Webページによりリモートで表示コンテンツを更新できるので、インターネットアプリケーションに適しています。
・Androidアプリが提供され、Bluetooth EDR経由で表示コンテンツを更新できます。
　ーフロイド-スタインバーグ・ディザリングをサポートし、より多くの色の組み合わせと元の画像のより優れた影のレンダリングを実現します。
　ーBMP、JPEG、GIF、PNG他、主要なフォーマットをサポート。
・5Vピンは3.6～5.5Vの電圧入力をサポートし、リチウム電池で駆動できます。
・サポートページに開発リソースとマニュアルが付属。

●仕様

プロセッサESP32-WROOM-32(ESP32)
Wi-Fi通信規格802.11b/g/n
Bluetooth通信規格Bluetooth 4.2(BR / EDR / BLE対応)
ROM4MBフラッシュ
RAM520KB

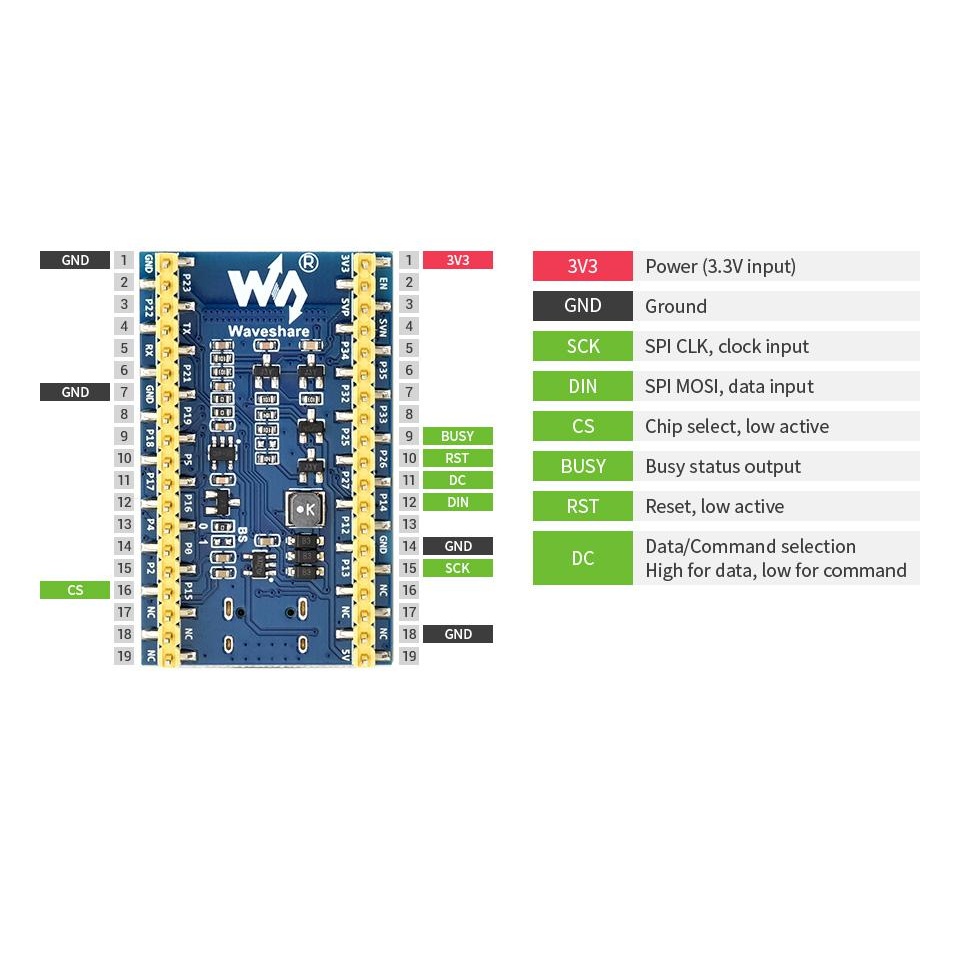

e-paperインターフェース4線(既定) / 3線SPI
電源5V、50～150mA(稼働時) / 2mA未満(低消費電流・CH343電源オフ時)
外形寸法48.25 × 29.46mm(本体)、31.75 × 17.50mm(中継基板)

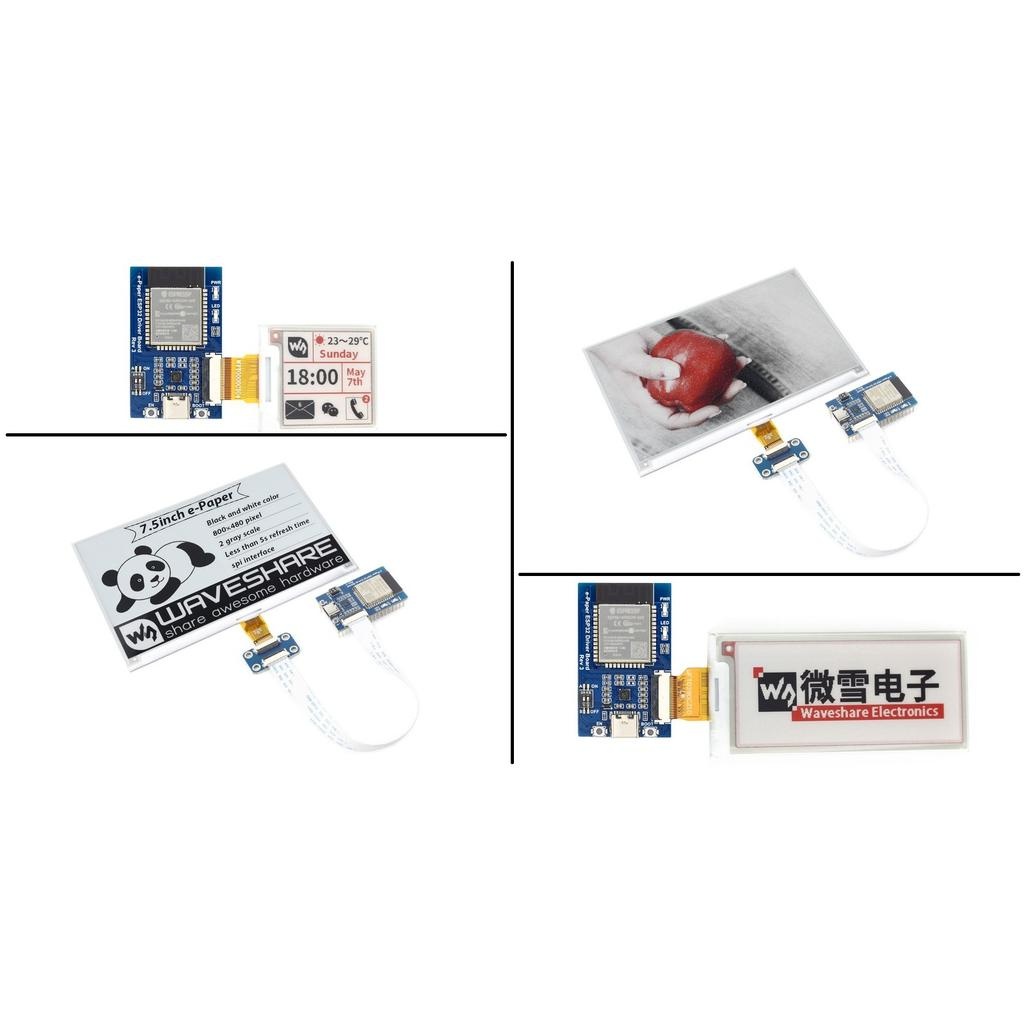

対応e-Paperパネル(単品)一覧

Waveshare型番色数階調解像度表示サイズ(mm)
1.54inch e-Paperblack、 white2200 × 20027.00 × 27.00
1.54inch e-Paper (B)red、 black、 white2200 × 20027.60 × 27.60
2.13inch e-Paperblack、 white2250 × 12248.55 × 23.70
2.13inch e-Paper (B)red、 black、 white2250 × 12248.55 × 23.70
2.66inch e-Paperblack、 white2296 × 15230.704 × 60.088
2.66inch e-Paper (B)red、 black、 white2296 × 15230.704 × 60.088
2.7inch e-Paperblack、 white4264 × 17657.288 × 38.192
2.7inch e-Paper (B)red、 black、 white2264 × 17657.288 × 38.192
2.9inch e-Paperblack、 white2296 × 12866.89 × 29.05
2.9inch e-Paper (B)red、 black、 white2296 × 12866.90 × 29.06
3.7inch e-Paperblack、 white4480 × 28047.32 × 81.12
4.2inch e-Paperblack、 white4400 × 30084.80 × 63.60
4.2inch e-Paper (B)red、 black、 white2400 × 30084.80 × 63.60
4.26inch e-Paperblack、 white4800 × 48092.80 × 55.68
5.83inch e-Paperblack、 white2648 × 480119.232 × 88.320
7.5inch e-Paperblack、 white2800 × 480163.20 × 97.92
7.5inch e-Paper (B)red、 black、 white2800 × 480163.20 × 97.92
13.3inch e-Paper HAT (K)black、 white4960 × 680275.52 × 195.16

※e-Paperパネルは商品に含まれません

【内容物】

・e-Paper ESP32ドライバーボード 本体 ×1
・FFCケーブル ×1
・中継基板 ×1

【資料】

・Wiki
・回路図
・ESP32データシート
・マニュアル
