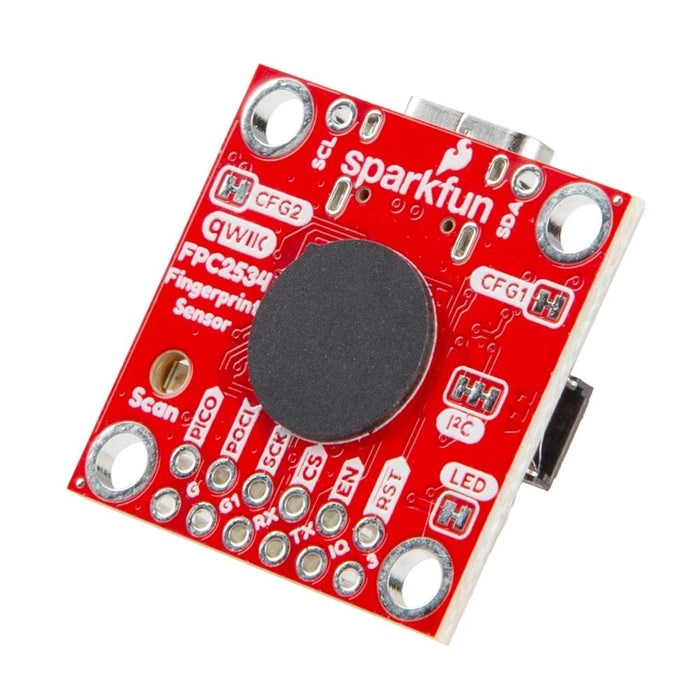

商品名：Qwiic - FPC2534搭載 指紋センサモジュールSFE-SEN-29854

FPC2534が搭載され、45種類の指紋情報を暗号化して保存できる指紋センサモジュールです。ナビゲーション用タッチパッドとしても機能します。センサ内部で、指紋の登録、暗号化、内部保存といった複雑な処理をすべて行うので、ホスト側のマイコンに負荷をかけずにデータを安全に保つことができます。

指紋情報を自動的に登録(精度を高めるために12回サンプリングを実施)し、デバイス内部のフラッシュメモリに暗号化して保存します。最大45個の指紋を保存でき、認証処理はセンサ自体で行われるので、マイコン側で機密性の高い生体データを扱う必要はありません。さらに、安全性を高めるなりすまし防止機能(アンチスプーフィング)も搭載されています。

生体認証だけでなく、タップ及び4方向のフリック操作を検出することも可能です。方向ボダンのように機能するので、ディスプレイ上のメニューをスクロールするなどの用途に最適です。

通信はデフォルトではI²Cですが、ユーザーが(ジャンパ設定で)変更することで、I²C、SPI、UART、シリアルの4種類のプロトコルから選択できます。また、PCに直接接続できるUSB-Cコネクタに加え、マイコンや他のセンサとハンダ付けなしで接続・数珠繋ぎ(デイジーチェーン)できる二つのQwiicコネクタが備わっています。ブレッドボード用に2.54 mm間隔の端子も用意されています。

【Qwiicシステム】

Qwiicシステムには、I²Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタが搭載されているので小さく収まり、かつ分極化されているので、接続を誤ることもありません。

●特長

・指紋テンプレートの自動作成
　－最大45個の固有テンプレート
　－暗号化処理されフラッシュメモリに保存
・オンボード認証ソフトウェア
・高度なセキュリティ機能
　－安全な通信
　－なりすまし防止(アンチスプーフィング)機能
・タップ検知付き4方向ナビゲーション
・複数の通信インターフェース:I²C(デフォルト)、SPI、UART、および USB
　－基板上の設定用ジャンパ(CFG1/2)で選択可能
・耐久性のあるマットコーティングを施した薄型設計
・動作電圧3.3 v
・2 x Qwiicコネクタ
・1 x USB-Cコネクタ
・2 x 2.54 mmピッチピン
・4 x 取り付け穴 (FPC2534のGNDに接続)
・スキャン用緑色LED
・電源用赤色LED

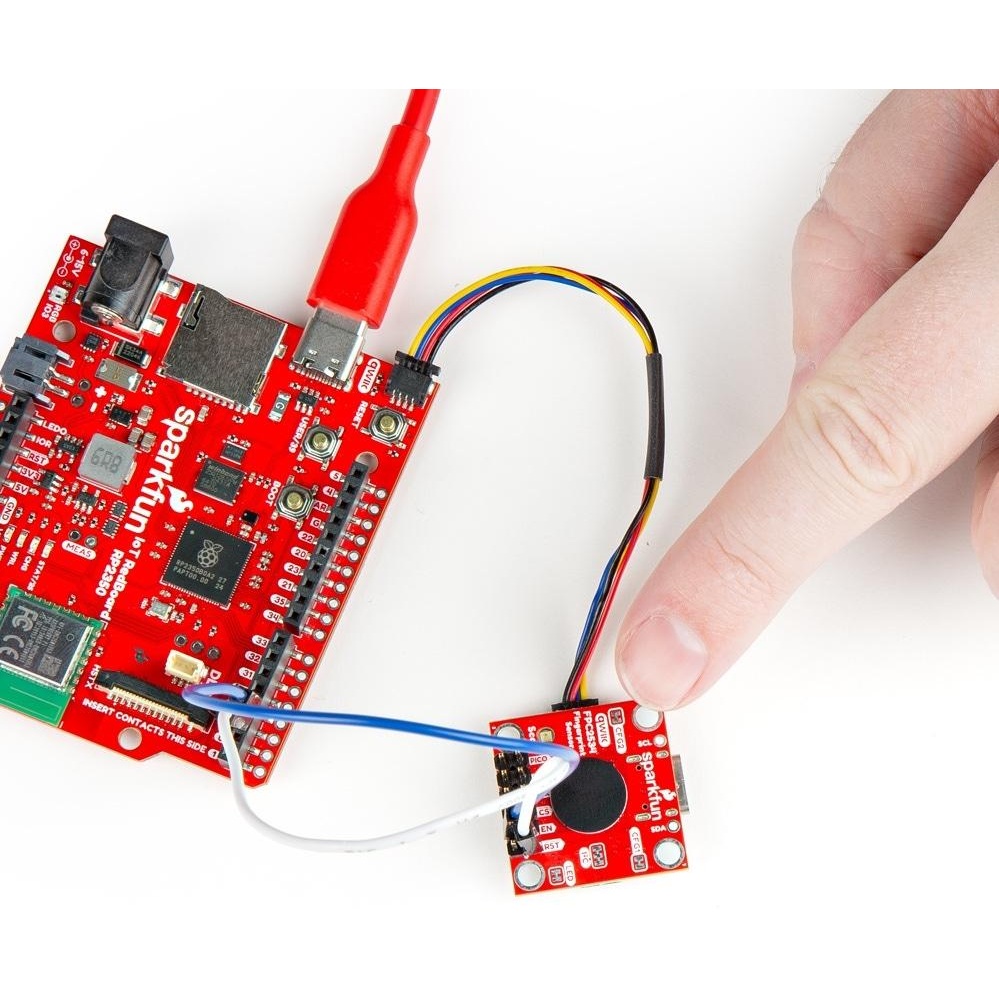

*注記:I²C経由でFPC2534と通信する場合、割り込み要求(IRQ)ピンとリセット(RST)ピンを、マイコン側の互換性のあるI/Oピンに接続する必要があります。

【資料】
・回路図
・KiCadファイル(ダウンロード)
・基板寸法
・データシート
・補足情報 (FPC2534)
・使用ガイド
・SparkFun FPC2534 Arduinoライブラリ
・Qwiic情報ページ
・GitHub
