型番：POLOLU-5238

商品名：DRV8263H搭載DCモータードライバPOLOLU-5238

メーカー：Pololu

マルツコード：
M3758-442
品質ランク：
A
取り寄せ先在庫数：
7個

2026/10/22 9:00 現在

出荷予定日：
2026/10/28
16:00
までのご注文で
2026/10/28
出荷
購入数量
個
1個以上
￥2,572.00
(税込￥2,829.00)
商品概要・商品スペック
商品概要・商品スペック

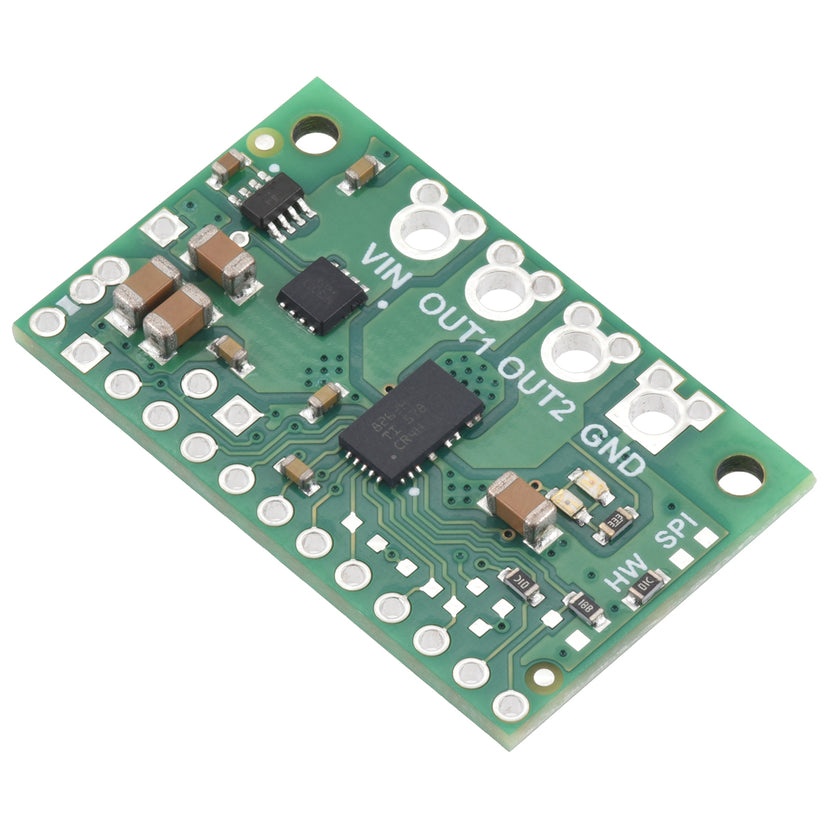

テキサス・インスツルメンツ社のDRV8263Hを使用したモータードライバ用ブレイクアウトボードです。動作電圧範囲は4.5 ～ 65 Vと広く、双方向ブラシ付きDCモータ1台に対して連続3.5 Aを供給できます。DRV8263Hは電流検出および電流制限機能を内蔵し、デフォルトでピーク電流10 Aに設定されています。また、低電圧・過電流・オーバーヒートに対する保護機能も備えています。さらに、基板側に逆電圧保護機能も追加されています。

●特長

・双方向ブラシ付きDCモーター1台、または単方向ブラシ付きDCモーター2台を駆動可能。
・モーター電源電圧範囲は4.5 ～ 65 V。
・出力電流は約3.5 Aまで連続動作可能。（デフォルトの電流制限値は10 A、許容連続電流の上限は動作電圧、スルーレート、PWM周波数、周囲環境に依存する）
・ロジック電圧は3 ～ 5 V対応（最大5.5 V）。
・電流検出機能と調整可能なアクティブ電流制限機能を内蔵。
・入力制御モード：
　－Phase / Enable（PH/EN）モード
　－PWM（IN/IN）モード
　－独立ハーフブリッジ制御モード
・オフ状態診断機能により、負荷の断線や短絡状態を特定可能。
・低電圧ロックアウト機能と、過電流および過熱に対する保護機能を搭載。
・基板側に逆電圧保護を追加。
・M2ネジ用取り付け穴二つ
・サイズ：約20.3 × 33 mm
・重量：2.5 g（本体のみの重さ）

【資料】
・寸法図
・DRV8263-Q1データシート
