SFE-BOB-29197
SparkFun RS232モジュール
マルツコード：
M3758-461
品質ランク：
A
取り寄せ先在庫数：
4個

2026/08/04 9:00 現在

出荷予定日：
2026/8/10
16:00
までのご注文で
2026/8/10
出荷
数量
1個以上
￥2,614.00
(税込￥2,875.00)

SparkFun RS232モジュール【SFE-BOB-29197】

の概要

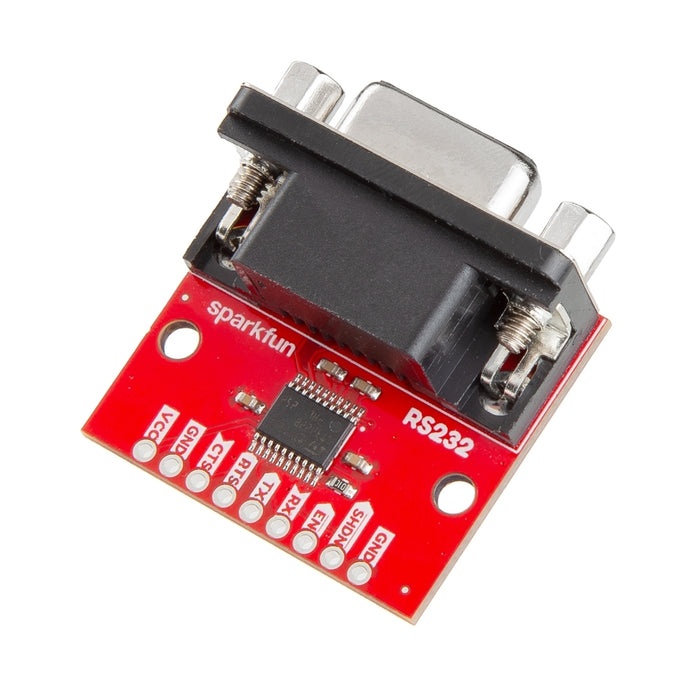

最新の電子機器をレガシーなRS232 シリアル機器と接続するためのシンプルなユーティリティ基板です。3.3 V 系マイクロコントローラをDE9 (しばしばDB9と呼ばれる) コネクタを使用したヴィンテージコンピュータ、産業用機械,、GPSモジュールなどと接続する必要がある場合には、このボードが最適です。低電圧TTLロジックと高電圧RS232規格との間のギャップを完璧に埋めることができます。

【ロジックレベル変換】

このボードの中核にはSTMicroelectronics社のRS232ドライバー/トランシーバ ST3222が搭載され、電圧レベル変換処理によって、マイクロコントローラの3.3 Vロジック信号を、RS232で求められる±5 V(またはそれ以上)の信号に変換、もしくはその逆を行います。

電源電圧は 3.0～3.6 Vで動作し、3.3 V 系マイクロコントローラに最適です。データレートは安定して最大250 kbpsに対応し、RS232アプリケーションには十分な速度です。バッテリー駆動用に低電力シャットダウンモードも搭載され、電源電流をわずか1 mAまで低減してデバイスの動作状況を監視できます。

【シンプルで手間いらずの接続】

このボードはシンプルであることを念頭に設計されました。メス型DE9コネクタにはRS232機器ケーブルを直接接続できます。マイクロコントローラに必要なピンはすべて2.54 mmピッチの9ピンメッキスルーホールに引き出されています。

本ボードの主な特徴はTX/RX信号のクロスオーバーを内部処理する点です。ヌルモデムまたはクロスケーブルのどちらが必要かを推測する必要はありません。マイクロコントローラのTX(RX)ピンをボードのTX(RX)ピンに接続するだけで、残りの処理はボードが行うので、配線やトラブルシューティングが簡単になります。取付穴二つも備え、筐体やプロジェクトにしっかりと固定できます。

●特長

・DE9 コネクタ
・ST3222 RS-232 ドライバ/トランシーバ
・1 x 9 メッキスルーホール(PTH)
・2 x 取付穴

【資料】
・回路図
・KiCadファイル(ダウンロード)
・データシート(ST3222)
・GitHub
