DFROBOT-SEN0628
DFRobot 8x8マトリックス ToF 3D距離センサ(I2C&UART、範囲3. 5m 、視野角60°)
マルツコード：
M3758-462
品質ランク：
A
メーカー取り寄せ
納期：
お問合せ下さい
数量
1個以上
￥3,704.00
(税込￥4,074.00)

DFRobot 8x8マトリックス ToF 3D距離センサ(I2C&UART、範囲3. 5m 、視野角60°)【DFROBOT-SEN0628】

の概要

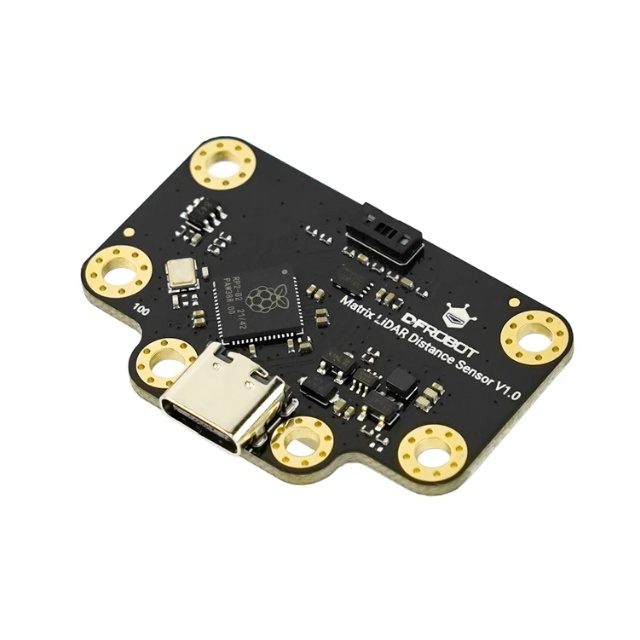

8×8マトリックス64ピクセルのToF(Time-of-Flight)センサは、単純な距離センサと複雑なデプスカメラの間のギャップを埋めるコンパクトで効率的な3Dデプスセンサです。RP2040で動作するオンボードファームウェアにより、視野角60°、検出範囲最大3.5 mで8 x 8マトリックス64ポイントのリアルタイムデプスデータを提供します。

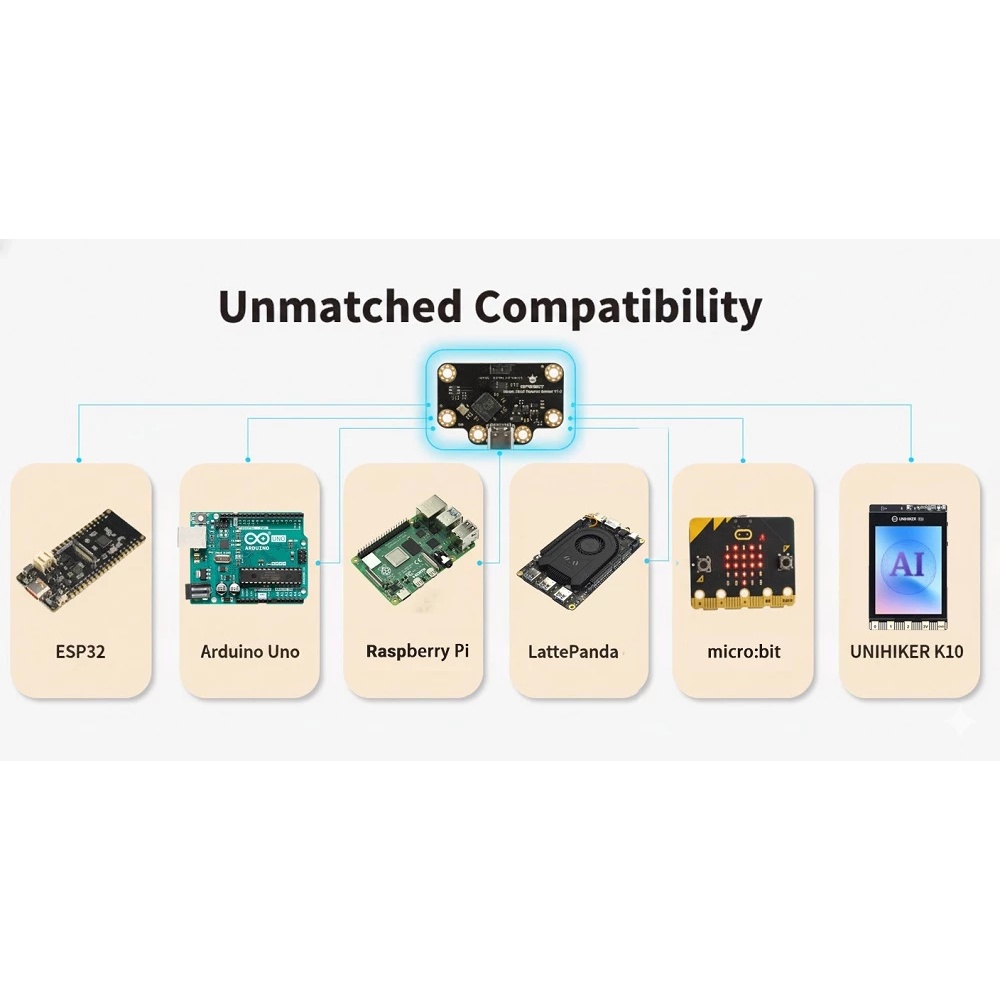

低消費電力、プラグアンドプレイの互換性を特徴とし、ロボット、インタラクティブアート、ジェスチャ認識、スマートオートメーションに最適です。Arudino、micro:bit、ESP32、Raspberry Pi、LattePandaに対応し、インテリジェント障害物回避、非接触ジェスチャ制御、没入型インタラクティブインスタレーションなど高度なアプリケーション開発が可能です。

【用途】

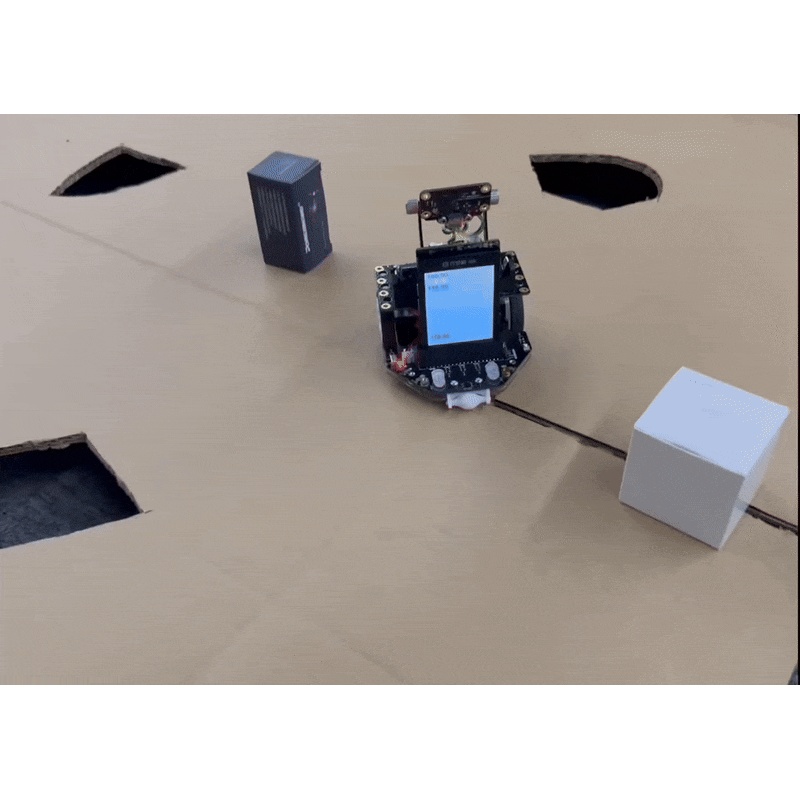

・ロボットナビゲーション
・ジェスチャ制御
・インタラクティブインストレーション
・スマートオートメーション

●仕様

センサ

センサモデルVL53L7CX
アルゴリズム処理用MCURP2040
マトリックス8 × 8合計64ポイント
測距モード連続測距
測距周期15～60 Hz
測距範囲20～ 3500 mm
測距精度20～ 200 mm：±11 mm(ホワイト)±12 mm (ライトグレイ) ±12 mm (グレイ)
200～3500 mm：±5% (ホワイト)6% (ライトグレイ) ±6% (グレイ)
測距角度水平60°、垂直 60°、対角 90°
レーザー安全クラスClass 1レーザー規格準拠

電源

動作電圧3.3～5 V
動作電流80 mA未満

データインターフェース

データインターフェースI2C/UART/USB
コネクタ形式PH2.0-4P(Gravity出力ピン形式)
I2Cアドレス0x30/0x31/0x32/0x33から選択可
UART ボーレート115200 bps固定
ファームウェアアップデートTYPE-C、USBフラッシュドライブモード

【セット内容】

・Matrix レーザ測距センサ ×1
・PH2.0-4P 接続ケーブル ×1
・アルミ合金製 マウンティングブラケット ×1
・アルミ合金製 サポートブラケット ×1
・M3 ローレットネジ ×4
・M3 センサ固定ネジ ×2
・M3 × 35 マウント用銅製スペーサ ×2

【資料】

・製品wiki(チュートリアル付き)
・使用例:DIY Smart Interactive Eyes:Human Tracking & Blink Animation with ESP32-C5 (Arduino Tutorial)
