WAVESHARE-32223
PCM5122搭載 Raspberry Pi用 I2S Hi-Fi DACボード
マルツコード：
M3758-468
品質ランク：
A
メーカー取り寄せ
納期：
お問合せ下さい
数量
1個以上
￥2,179.00
(税込￥2,396.00)

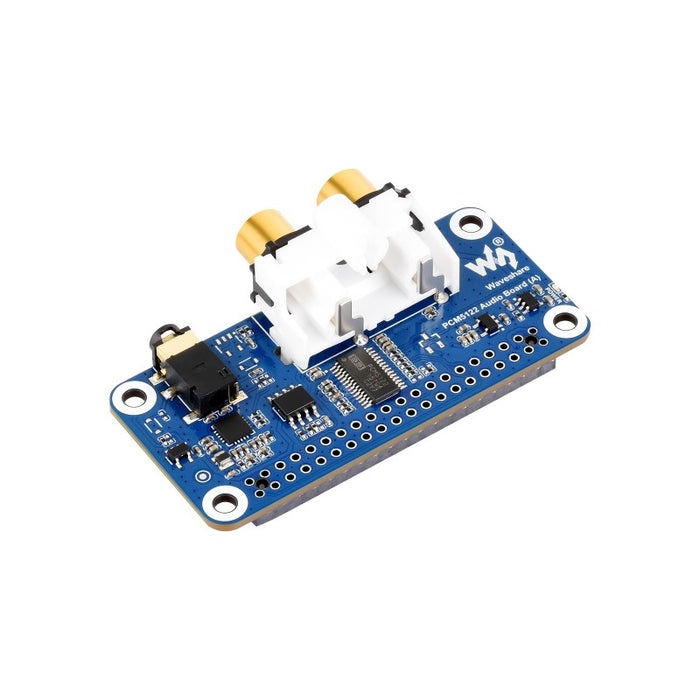

PCM5122搭載 Raspberry Pi用 I2S Hi-Fi DACボード【WAVESHARE-32223】

の概要

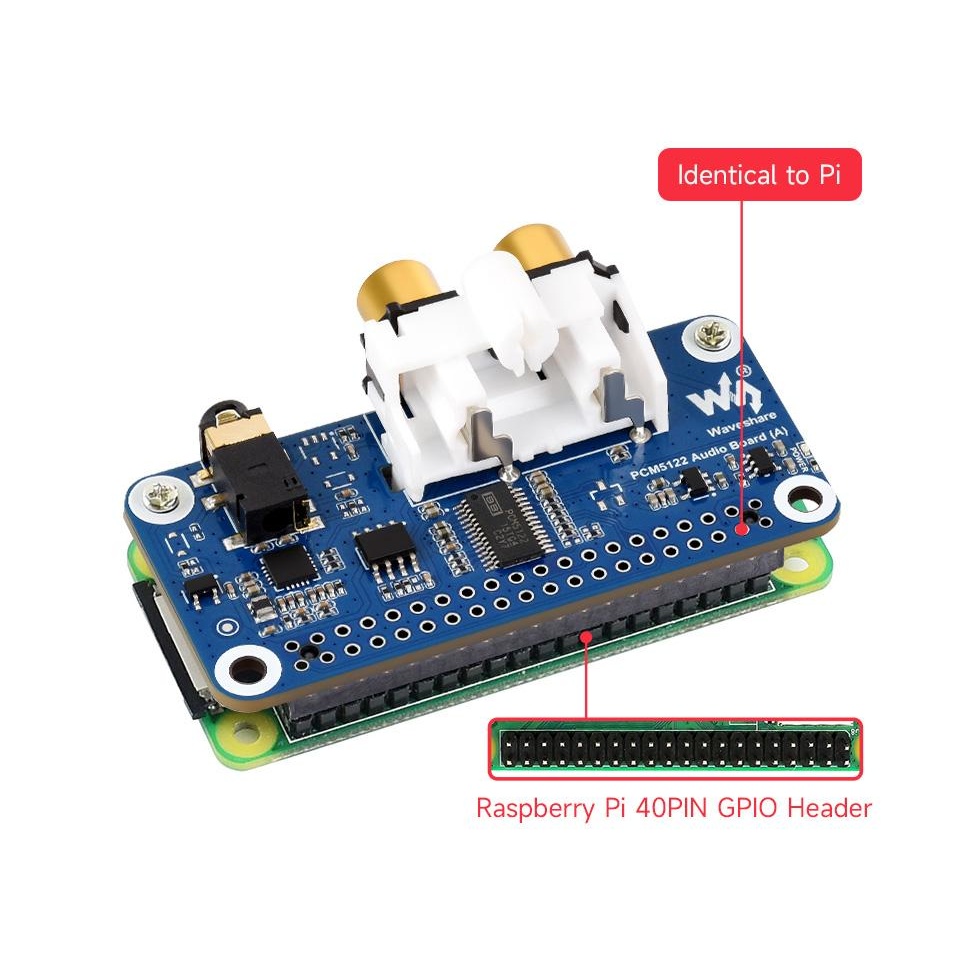

Raspberry PiのGPIOヘッダに挿すタイプの高音質I2SデジタルオーディオDACボードです。各種設定はI2Cでラズパイから制御できます。ライン出力は既存パワーアンプに繋ぎやすいRCAジャックです。ヘッドフォン出力は3.5mmミニジャックです。サンプリング周波数は384kHzまで、量子化ビット数は32bitまでのオーディオデータに対応します。

●特長

・ラズパイ専用設計
　－ラズパイ純正のRaspberry Pi DAC+相当の回路がコンパクトなRaspberry Pi Zeroシリーズのサイズに収められています。
・高性能なPCM5122によりI2Sデジタルオーディオデータからハイファイサウンドを再生。各種制御はI2Cでラズパイから制御できます。
・オンボードRCAジャック・ヘッドフォン用ミニジャック

●仕様

電源5V(GPIOヘッダから給電)
I/O電圧3.3V

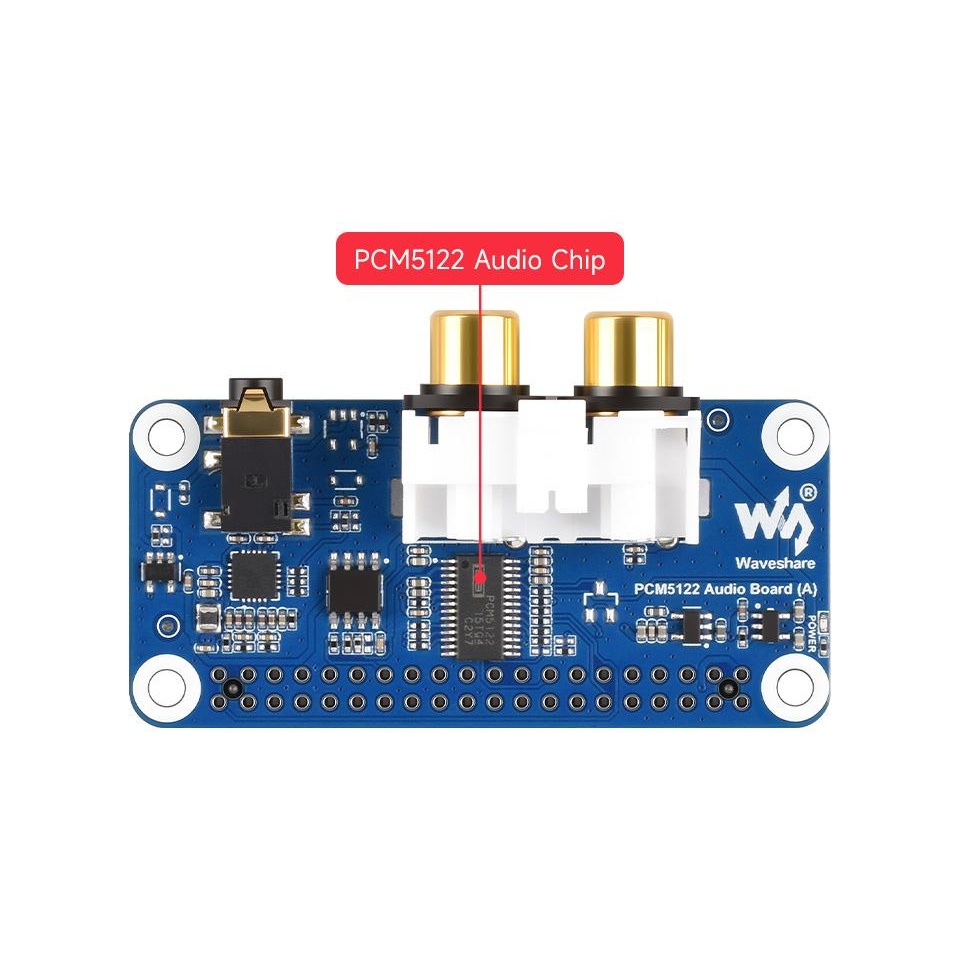

オーディオチップPCM5122
DAC NSR：112dB
通信方式オーディオデータ：I2S
音量等各種制御：I2C
I2Cアドレス：0x4C(尚、I2C0の0x50にシリアルEEPROMを接続済)
外形寸法65 × 30.25mm

【内容物】

・PCM5122搭載 Raspberry Pi用 I2S Hi-Fi DAC ×1
・足の長いピンソケット 2列20ピン ×1
・ネジセット ×1

【資料】

・Wiki
・PCM5122データシート
