CLEALINK-E220-900T22SJP-EV2
E220-900T22S(JP)-EV2 LoRa通信モジュール評価ボード
マルツコード：
M3758-489
品質ランク：
A
取り寄せ先在庫数：
25個

2026/06/05 9:00 現在

納期：
4営業日程度
数量
1個以上
￥1,890.00
(税込￥2,079.00)

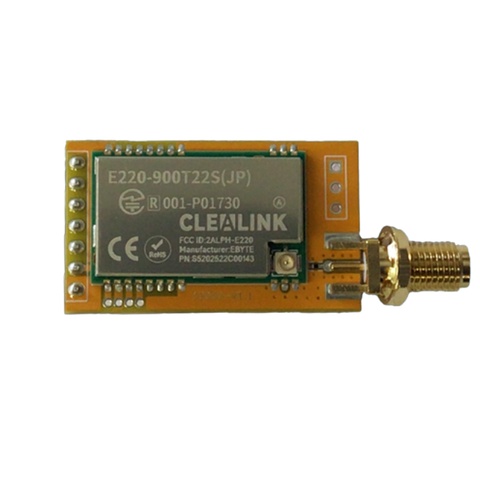

E220-900T22S(JP)-EV2 LoRa通信モジュール評価ボード【CLEALINK-E220-900T22SJP-EV2】

の概要

LoRa通信モジュール(E220-900T22S-R2)用評価ボードの新しいバージョンです。

LoRa通信モジュール [E220-900T22S(JP)-R2]をハンダ付けせずに、気軽にLoRa通信等の評価・実験を行うために、ピンヘッダとSMA端子を備えた評価ボードです。LoRaアンテナとRaspberry Piや Arduinoなどの SBC(シングルボードコンピュータ)、マイコンを用意するだけですぐに利用できます。

【注意】
LoRa通信の評価を行うためには、別途アンテナが必要です。

●特長

・Raspberry Piや ArduinoなどのSBC(シングルボードコンピュータ)や、マイコンなどに接続してすぐに利用可能
・USB-UART 変換ケーブルなどによってPCへの接続も可能
　※変換ケーブルは別途ご用意ください。
・ピンヘッダをブレッドボードに挿して利用することも可能
・SMA端子により、高信頼性、安定性を確保

●仕様

型名E220-900T22S(JP)-EV2
RFモジュールLoRa通信モジュール
E220-900T22S(JP)-R2
インターフェース UART
制御I/O(信号レベルは3.3 V TTL)、状態出力
動作電圧(上限は定格) 3.1 ～ 5.5 V(Vcc給電時)
2.9 ～ 3.6 V(Vdd給電時)※
[低電圧モード使用時]
2.2 ～ 5.5 V(Vcc給電時)
2.1 ～ 3.6 V(Vdd給電時)※
動作温度範囲－45℃～＋85℃
接続端子ピンヘッダ
SMA端子
外形寸法36×21 mm
※ SMA端子を含む場合：46×21 mm

※ 給電ポートを排他的に使い分けることで広範囲の動作電圧に対応します。また、Vcc給電時は、Vddを3.3Vの電源ソース、もしくは、基準信号電圧源として使用することが可能です。

【資料】

・ESP32・Arduinoライブラリ＆利用ガイド ver.2.0(ZIP)(ダウンロード)
