UCTRONICS-B0573

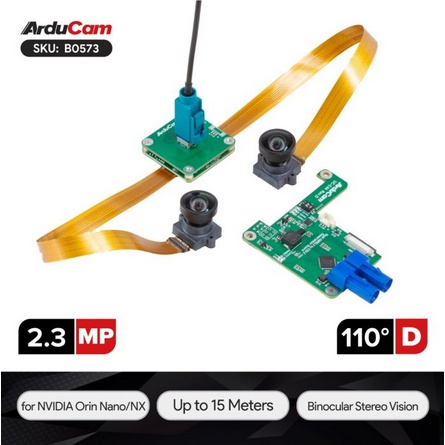

Arducam GMSL2対応2.3MP Jetson Orin Nano/NX用グローバルシャッターステレオ同期カメラモジュール(15m長距離伝送対応)
マルツコード：
M3758-491
品質ランク：
A
取り寄せ先在庫数：
5個

2026/06/12 9:00 現在

出荷予定日：
2026/6/19
数量
1個以上
￥69,720.00
(税込￥76,692.00)

Arducam GMSL2対応2.3MP Jetson Orin Nano/NX用グローバルシャッターステレオ同期カメラモジュール(15m長距離伝送対応)【UCTRONICS-B0573】

の概要

Jetson Orin Nano/NX用に設計された、長距離映像伝送が可能なグローバルシャッター方式のステレオカメラモジュールです。GMSL2方式により最大15 mの伝送が可能です。1 mの同軸ケーブルを同梱。

1920×1200の解像度、ハードウェア同期機能が搭載され、ロボティクスや産業オートメーション用に正確な深度測定を実現できます。事前キャリブレーション済みのM12広角レンズとMIPI延長ケーブル2本(30 cm)を同梱、狭いスペースやロボットアームなどへの設置が容易です。内蔵ISPにより、露出、ゲイン、ホワイトバランス(自動/手動)をリアルタイムで制御できます。

●特長

・GMSL2長距離接続機能：最大15 mまで通信可能。検証済みの1 m同軸ケーブルが付属。信号劣化のない柔軟な長距離カメラ配置が可能。
・グローバルシャッター：高速移動する被写体の鮮明な撮影に最適で、モーションブラーを最小限に抑え、高い精度を実現。
・カメラバンドルキット：コンセプト実証(PoC)や量産環境ですぐに使用可能な、事前調整済みM12広角レンズ搭載カメラ2台を同梱。
・ハードウェア同期式ステレオカメラ：3Dマッピングやロボットビジョンなど、深度認識と位置合わせの精度が要求されるアプリケーションに最適。
・内蔵画像信号処理回路(ISP) 搭載：明るさ、コントラスト、彩度、ホワイトバランス(手動/自動)、ゲイン、露出(手動/自動)などの調整機能を備え、画質の最適化が可能。
・延長MIPIケーブル同梱：各カメラに対して最大30 cmの延長が可能。
・可変ベースライン：2台のカメラ間の距離(基線距離)を物理的に調整可能。

●仕様

イメージセンサ
センサー2.3MPカラーイメージセンサ
静止画解像度230万画素
カラーフィルタータイプカラー
シャッター方式グローバルシャッター
光学サイズ1/2.6インチ
出力形式YUV
画素サイズ3×3 μm
センサー有効領域1920×1200ピクセル
解像度＆フレームレート(キット仕様)3840×1200@30fps、2560×720@30fps、1280×480@30fps
レンズ
フォーカス方式固定フォーカス
視野角(D×H×V)視野角:110°(横)× 98°(縦)× 75°(垂直)
レンズマウントM12マウント
F値F2.4 ± 5%
焦点距離(EFL)2.8 mm ± 5%
デフォルト焦点距離範囲0.3 m～無限遠
赤外線感度650 nm赤外線フィルター内蔵
TV歪み< －1.3%
電気的・機械的仕様
動作電圧アダプタ基板:5 V / 1 A
カメラ:3.3 V / 500 mA
動作温度0℃～＋70℃
消費電力最大:6.6 W
カメラ基板サイズ34×34 mm
機能と互換性
伝送ケーブル同軸給電(PoC)対応トランシーバー
GMSLケーブル長最大15 m
対応プラットフォームNVIDIA Orin Nano/NX

【セット内容】

・グローバルシャッター カメラモジュール ×2
・20 cm モジュール延長ケーブル ×2
・デュアルカメラアダプターボード ×1
・GMSL2 カメラ送信ボード ×1
・GMSL2 カメラ受信ボード ×1
・1 m Fakra Z メス-メス RF同軸ケーブル ×1
・30 cm 22-22ピン FPCケーブル ×1
・ネジセット ×1

【資料】

・クイックスタートガイド
・3Dモデル1(ダウンロード)
・3Dモデル2(ダウンロード)
