WIZNET-W6300-EVB-PICO
WIZnet W6300-EVB-Pico
マルツコード：
M3758-493
品質ランク：
A
取り寄せ先在庫数：
17個

2026/07/30 9:00 現在

出荷予定日：
2026/8/5
16:00
までのご注文で
2026/8/5
出荷
数量
1個以上
￥2,210.00
(税込￥2,431.00)

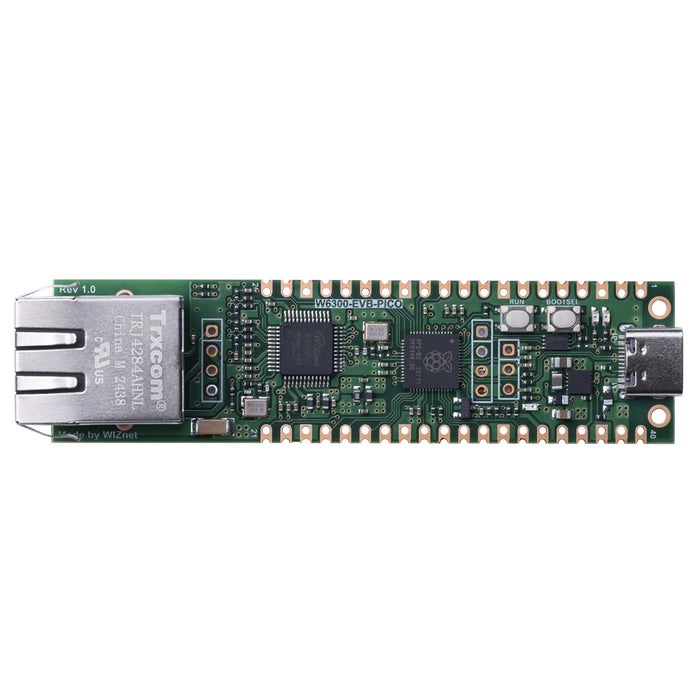

WIZnet W6300-EVB-Pico【WIZNET-W6300-EVB-PICO】

の概要

RP2040と共にTCP/IPコントローラーのW6300が搭載されたRaspberry Pi Pico相当の評価ボードです。Raspberry Pi Picoと同じように動作しますが、W6300経由のイーサネットが追加されています。

●特長

・RP2040マイクロコントローラと16 Mbitフラッシュメモリ搭載
・豊富なピン機能
・W6300イーサネットコントローラ搭載
・GP15～22はW6300に内部接続済

●仕様

・RP2040と16 Mbitフラッシュを搭載
　－デュアルコア ARM Cortex M0+プロセッサ、最大動作周波数 133 MHz
　－RAM:264 KB、フラッシュメモリ:2MB(Quad-SPI、eXecute In Place (XIP)サポート)
　－Raspberry Pi Picoと同様に26本の多目的GPIOピンを端子に引き出しています
　　■12 bit 500 ksps ADコンバータ
　　■2 x UART
　　■2 x SPI
　　■2 x I2C
　　■16 x PWMチャンネル
　　■正確なクロックとタイマーを搭載
　　■2 x プログラマブルI/O(PIO):合計八つのステートマシン
　　■I/O電圧:1.8～3.3 V
・W6300 TCP/IPコントローラー
　－ハードワイヤードTCP/IPをサポート:TCP、UDP、IPv6、IPv4、ICMPv6、ICMPv4、IGMP、MLDv1、ARP、PPPoE
　－IPv4/IPv6対応 デュアルスタック
　－64 KBメモリ搭載。八つの独立したソケットを同時に利用可能
　－IPv6 ソケットレスコマンド対応:ARP、PING、ICMPv6(PING、ARP、DAD、NA、RS)
　－イーサネット パワーダウンモード搭載。またシステムクロック可変で消費電力削減可能
　－WoL(Wake on LAN)over UDP
　－ホストMCUインターフェース:8 bitバス、高速なQSPI(モード0または3)
　－送受信それぞれ16 KBのバッファメモリ搭載(合計32 KB)
　－PHY統合型(10BaseT / 10BaseTe / 100BaseTX 対応)
　－オートネゴシエーション(全二重 / 半二重、10Baseまたは100Base)
・インターフェース
　－2列 x 20ピン 2.54 mmピッチ スルーホール端子
　－3ピンARMシリアルワイヤーデバッグ(SWD)用 スルーホール端子
・ネットワーク
　－10/100 イーサネット PHY 組込
　－オートネゴシエーション対応
　　■全二重 / 半二重
　　■10 / 100BASE
　－RJ45コネクタ搭載
・電源
　－LDOレギュレータ搭載
　－PoE用スルーホール端子

※GPIO15 ～ GPIO22 はボード内部で W6300 に接続されています。これらのピンによりイーサネットへの接続が可能となります。

【セット内容】
・ WIZnet W6300-EVB-Pico ×1

※ ピンヘッダは含まれません

【資料】
・ドキュメント
・次世代の組込み・IoT向けEthernetコントローラチップ「W6300」とは(スイッチサイエンスマガジン)
・WIZnet製品特設ページ
