SFE-SEN-26092
SparkFun 磁気イメージングタイル - 8x8
マルツコード：
M3758-496
品質ランク：
A
取り寄せ先在庫数：
5個

2026/08/03 9:00 現在

出荷予定日：
2026/8/10
16:00
までのご注文で
2026/8/10
出荷
数量
1個以上
￥23,425.00
(税込￥25,767.00)

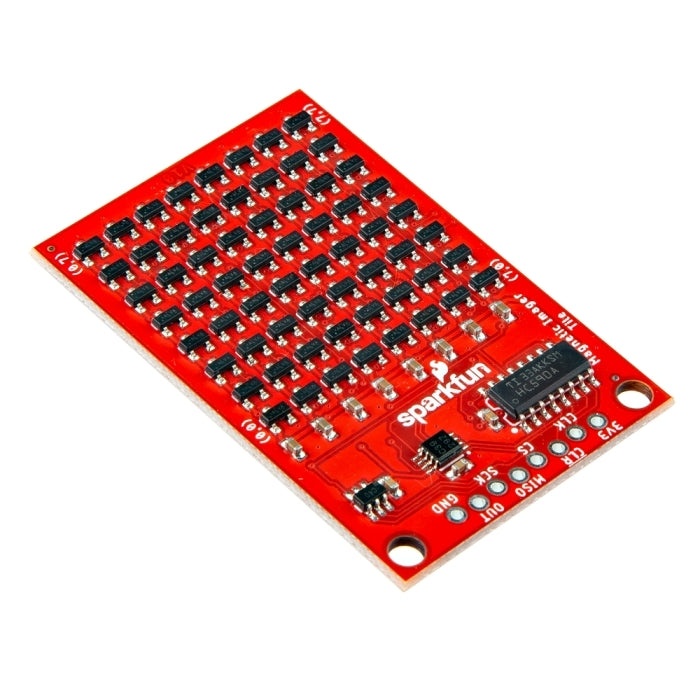

SparkFun 磁気イメージングタイル - 8x8【SFE-SEN-26092】

の概要

見えない磁気の世界をリアルタイムで可視化、把握、分析できます。本製品は、8 x 8グリッドに配置された高感度ホール効果センサ64個により、磁界を見える化します。これにより、磁石の挙動、電線中の電流の流れ、電気モーターから発生する磁界を観察することができます。

タイルのセンサは極めて感度が高く、最適なイメージング範囲は表面から1 ～ 2 cm以内です。近接した磁気源の詳細分析にピッタリです。

・磁気センサアレイ:64 x DRV5053VA ホール効果センサ(感度-90 mV/ mT)
・A/Dコンバータ:AD7680(16 bit、100 kSPS)
・分解能:基準電圧3.3 V でA/Dコンバータ分解能は約50.3 V/bit。1 bitあたり約0.56 T(5.6 mG)の磁界変化が検出可能。
・ソフトウェア:ファームウェアと可視化ソフトはオープンソースで、下記GitHubにて入手可能。

【高速性能】

本製品は速度を重視して設計され、ダイナミックな磁界を非常にクリアに捉えます。ヌルヌル動くリアルタイムイメージング機能を実感するには、デモビデオをご覧ください。

フレームレートはホストコンピュータの処理能力に大きく依存します。オープンソースソフトウェアでは幅広い性能範囲で表示できます。

・標準的な32 bitマイコン(RedBoard Turbo - SAMD21など)ではシリアル経由で76 FPS以上、バッファすると最大200 FPS。
・高性能マイコン(ChipKIT Max32など)では約 2,000 FPSまで達成可能。

搭載された100 kSPS A/Dコンバータの最大理論値は1,562 FPSです。究極の速度用に、生のアナログ信号が提供されています。高速A/Dコンバータ内蔵のマイコンと接続すれば、オンボードA/Dコンバータをバイパスして理論限界値の約20,000 FPSに近づけられます。

【オープンソース】

本製品はOpen Source Science Tricorder Project の Peter Jansen氏の協力によるものです。 詳細はHackadayをご覧ください。

●仕様

センサアレイ8×8 (64)ホール エフェクト センサ(DRV5053VA )
A/Dコンバータ16 bit 100 kSPS(AD7680)
磁気分解能bitあたり約0.56 T(5.6 mG)
動作電圧3.3～5 V
消費電流約150 mA @ 3.3 V
タイリングギャップ1ピクセルで連結可能
寸法52×34 mm
重量7.8 g

【資料】
・回路図
・Eagle ファイル(ダウンロード)
・寸法図
・接続ガイド
・デモビデオ
・データシート
　－DRV5053VA アナログバイポーラ ホール効果センサ
　－AD7680 16 bit 100 kSPS 逐次比較型A/Dコンバータ
　－74HC590A バイナリ カウンタ
　－SN74LVC1G139DCTR 2 ライン入力 4 ライン出力デコーダ
　－CD74HC4067 12チャンネル アナログ/デジタルマルチプレクサ
・Fritzing Part
・サンプル
　－ChipKit
　－Arduino
　－Processing
・GitHub
