ADA-1752

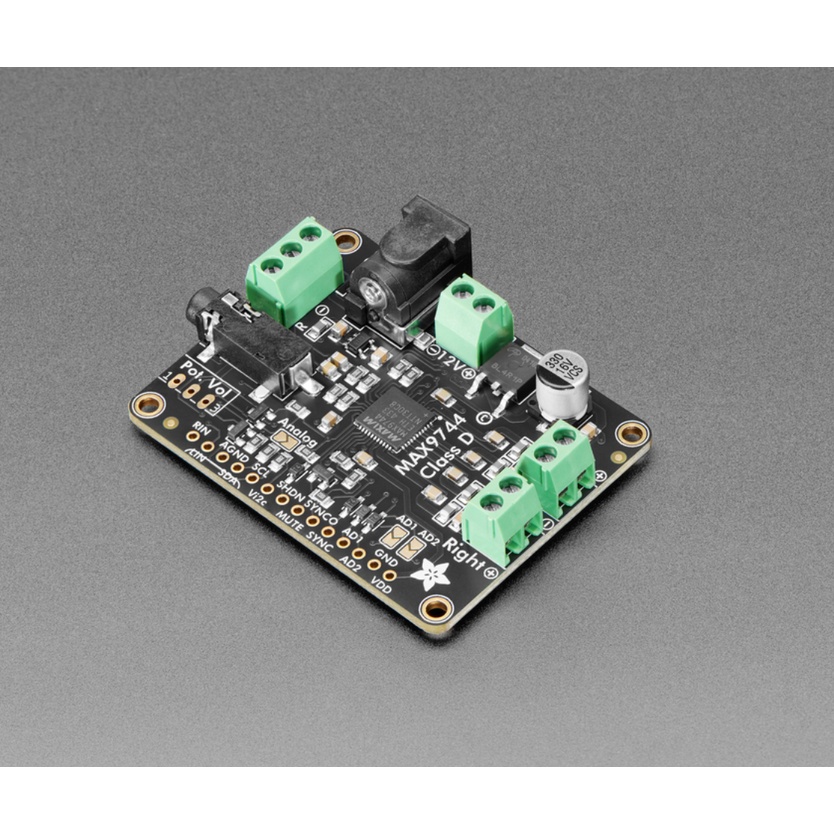

Adafruit MAX9744搭載 20WステレオD級アンプモジュール
マルツコード：
M3758-501
品質ランク：
A
取り寄せ先在庫数：
5個

2026/06/17 9:00 現在

出荷予定日：
2026/6/24
16:00
までのご注文で
2026/6/24
出荷
数量
1個以上
￥3,990.00
(税込￥4,389.00)

Adafruit MAX9744搭載 20WステレオD級アンプモジュール【ADA-1752】

の概要

MAX9744が搭載された20 W出力のステレオD級アンプモジュールです。4～8Ωインピーダンスのスピーカーを2チャンネル(各20 W)駆動可能。基板上のDC電源ジャックで5～12 VDCを供給し、3.5 mmステレオジャックにラインレベルの音源を接続すれば、手軽に音楽を楽しめます。D級アンプなので発熱が極めて少なく、ヒートシンク不要。最大93%という高効率設計は、ポータブル機器やバッテリー駆動システムに最適です。

MAX9744アンプ採用により、アナログ/デジタル両方の音量制御機能を装備。1 KΩポテンショメーター(ハンダ付けが必要)によりアナログ式に音量を調整することも、マイコンに接続し、I2Cコマンドで64段階の音量増幅を設定することもできます。

●仕様

・MAX9744
　－4.5～14 VDC電圧で動作
　－最大93%の効率(標準88～93%)
　－待機時電流20 mA(シャットダウン時は1 μA)
　－最大29.5 dBのゲイン
　－DC/ACカップリング ラインレベル入力対応(最大3 Vpp)
　－フィルターレス・スプレッドスペクトラム変調によるスピーカーケーブルからの放射RFノイズ低減
　－20Wステレオ出力(4Ω負荷時、VDD=12 V、THD+N=10%)
　－低歪率0.04% THD+N
　－クリック・ポップノイズ抑制機能内蔵
　－短絡保護及び過熱保護機能
・極性保護機能、ステレオ入力ジャック、ターミナルブロック、I2Cレベルシフト搭載
・寸法:54 x 41 mm

【セット内容】
・MAX9744搭載 20WステレオD級アンプモジュール本体 ×1
・ポテンショメーター ×1
・ピンヘッダ ×1

【資料】
・使用ガイド
・MAX9744 データシート
