M5STACK-K010-V13
M5Stack Core2 v1.3
マルツコード：
M3760-301
品質ランク：
A
在庫のある営業所( 6営業所 )
即納在庫数：
45個
（ 2026/06/06 16:14 現在）

出荷予定日：
2026/6/8
数量
1個以上
￥7,769.00
(税込￥8,545.00)

M5Stack Core2 v1.3【M5STACK-K010-V13】

の概要

バージョンアップされたM5Stack Core2


M5Stack Core2 v1.1のバージョンアップ版で、大きな変更点は6軸IMUがBMI270になったことです。姿勢検出精度と全体的なパフォーマンスが向上しています。
コントローラはESP32-D0WDQ6-V3で、240MHzで動作するデュアルコアXtensa 32ビットLX6プロセッサが搭載され、Wi-FiとBluetoothに対応し、16MBフラッシュメモリと8MB PSRAMを搭載しています。また、充電とプログラムのダウンロード、通信用にUSB Type-C、2.0インチの静電容量タッチスクリーン、 振動モーターを備えています。
そのほか、RTCモジュールにより正確なタイミングを供給できます。電源はPMIC(電源管理チップ)が管理し、効率的にベースの電源消費量を制御します。緑色LEDの表示により、バッテリレベルを知ることができます。
microSDカードスロットとスピーカーも搭載され、オーディオ出力はNS4168アンプを介してI2Sデジタルインターフェースから出力されます。歪みを最小限に抑え、音質を向上させています。
本体左側に電源ボタン、底面にリセットボタン、正面に三つの仮想プログラマブルボタンが配置されています。

●特長

・ESP32-D0WDQ6-V3(2.4GHz Wi-Fi、Bluetooth 4.2、BLE対応)を搭載
・16MBフラッシュメモリ、8MB PSRAMを搭載
・スピーカー、電源表示LED、振動モーター、RTC、I2Sアンプ、静電容量タッチスクリーン、電源ボタン、リセットボタンを内蔵
・TFカードスロット
・500mAhリチウムバッテリを内蔵
・PMIC(電源管理チップ、AXP192)を搭載
・6軸IMU、PDMマイクロフォン搭載のスタンドアロン拡張ボード
・HY2.0-4P(Grove互換)拡張インターフェース
・開発環境：UIFlow1、UIFlow2、Arduino IDE、ESP-IDF、PlatformIO
・Arduino IDE、UIFlow、UIFlow2のチュートリアルを用意

【ご注意】

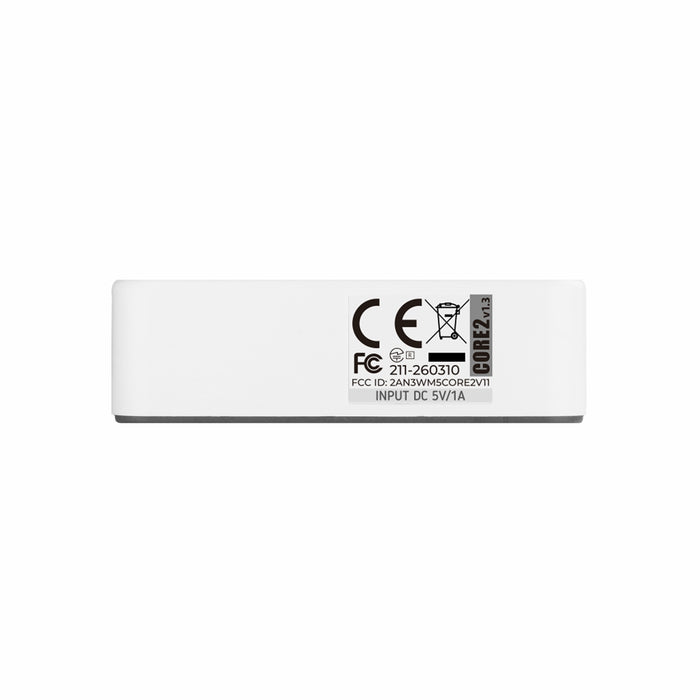

※ 本製品はスイッチサイエンス社が工事設計認証(技適)の表示を確認して販売しています。
※内蔵の振動モーターはM5Baseシリーズのベースとスタックすると干渉します。デバイスの損傷を防ぐため、Baseシリーズの拡張ベースとは重ねて使用しないでください。
※Core2 v1.3とM5モジュールをスタックする場合、Core2 v1.3のバッテリーベースを取り外す必要があります。I2Sマイク、IMU、バッテリー機能を維持する必要がある場合は、M5GO Bottom2をお勧めします。
※画面の端にタッチすると非線形性が発生する場合があります。解決するには、M5Toolを使用して画面ファームウェアをアップグレードしてみてください。

●仕様

ESP32-D0WDQ6-V3240MHzデュアルコア、600DMIPS、520KB SRAM、Wi-Fi、デュアルBluetooth
フラッシュ16MB
PSRAM8MB
入力電圧5V@500mA
インターフェースUSB Type-C、Grove(I2C+I/O+UART)
IPS LCD スクリーン2.0インチ@320×240 ILI9342C
静電容量式タッチICFT6336U
スピーカー1W
LED電源表示灯(緑)
ボタン電源ボタン、リセットボタン、仮想画面ボタン ×3
バイブレーション機能振動モーター
マイクロフォンSPM1423
I2SパワーアンプNS4168
6軸IMUBMI270
RTCBM8563
PMUAXP192
USBチップCH9102F
DC/DC昇圧SY7088
TFカードスロット最大16GB
リチウムバッテリ500mAh@3.7V
アンテナ2.4GHz 3Dアンテナ
動作温度 0℃～＋60℃
重量58.8 g
寸法54×54×16.5 mm
ケース素材プラスチック(PC)


【セット内容】
・M5Stack Core2 v1.3 ×1
・USB Type-Cケーブル(20 cm) ×1
・六角レンチ(L型 2.0mm、M2.5ネジ用) ×1

【電源のオン/オフ】
・電源オン：左側のボタンを押します。
・電源オフ：6秒間ボタンを長押しします。
・リスタート：底にあるリセットボタンを押します。

【資料】
・ライブラリ(GitHub)
・データシート
　－ESP32
　－FT6336U
　－NS4168
　－BMI270
　－ILI9342C
　－SPM1423
　－BM8563
　－SY7088
　－AXP192
　－1027DCモーター
・回路図1
・回路図2
・M5Unifiedライブラリ
　－Github M5Unified
　－M5Unifiedへの移植のポイント
