M5STACK-S015
M5StampS3 BAT
マルツコード：
M3765-945
品質ランク：
A
即納在庫数：
3個
（ 2026/06/06 17:56 現在）

出荷予定日：
2026/6/8
数量
1個以上
￥1,700.00
(税込￥1,870.00)

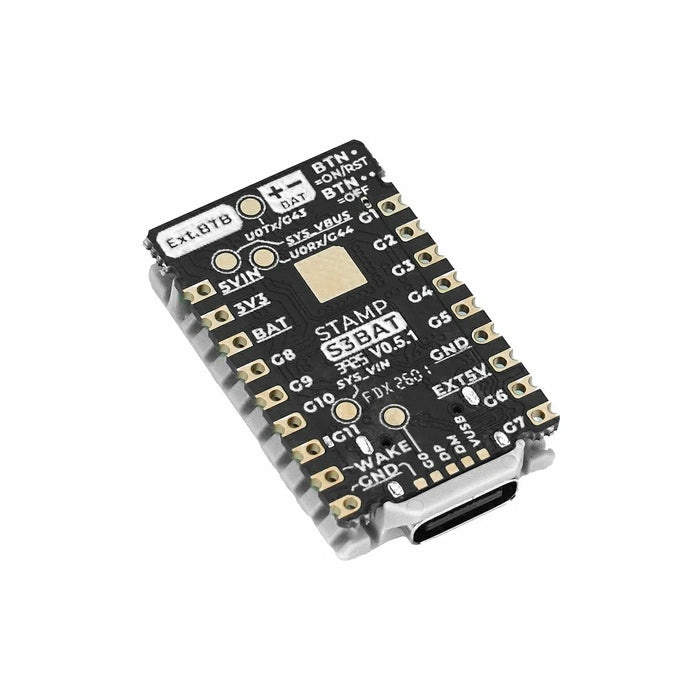

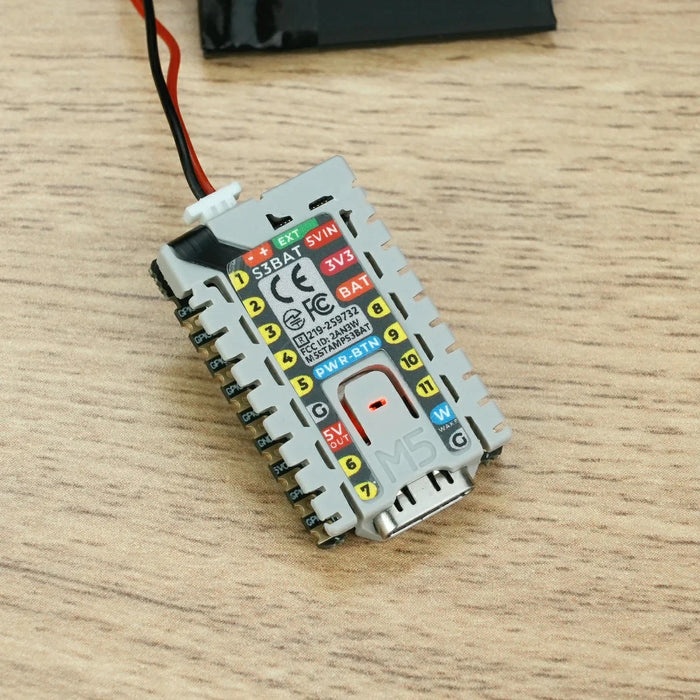

M5StampS3 BAT【M5STACK-S015】

の概要

コンパクトサイズで電池駆動のIoT機器や省電力機器へ手軽に組み込める、電源管理機能内蔵のESP32-S3コアモジュールです。ESP32-S3-PICO-1-N8R8が搭載され、2.4GHz Wi-Fi、8MB Flash、8MB PSRAMを備えています。3.7Vリチウム電池入力、USB Type-C/DC 5 V入力、外部からのウェイクアップ機能、バッテリ充電管理、電圧監視などがひとつのモジュールにまとまっているので、センサ端末や小型IoTノードを素早く構築できます。

※ ピンヘッダ実装版を必要とされる方はこちらです。

●特長

・ESP32-S3-PICO-1-N8R8を搭載
・2.4 GHz Wi-Fiを使用可能
・8 MB Flash、8 MB PSRAMを内蔵
・電源管理IC M5PM1を内蔵し、電源入出力制御、リチウム電池充電制御、入力電圧/電池電圧の検出が可能
・3.7 Vリチウム電池、USB Type-C、DC 5 Vの3系統から給電可能
・外部ウェイクアップIOを備え、低消費電力スリープからの復帰が可能
・11 x GPIO
・24P BTBコネクタを備え、DVPインターフェースを使用可能
・1 x プログラマブルRGB LED搭載
・Arduino IDEで開発可能

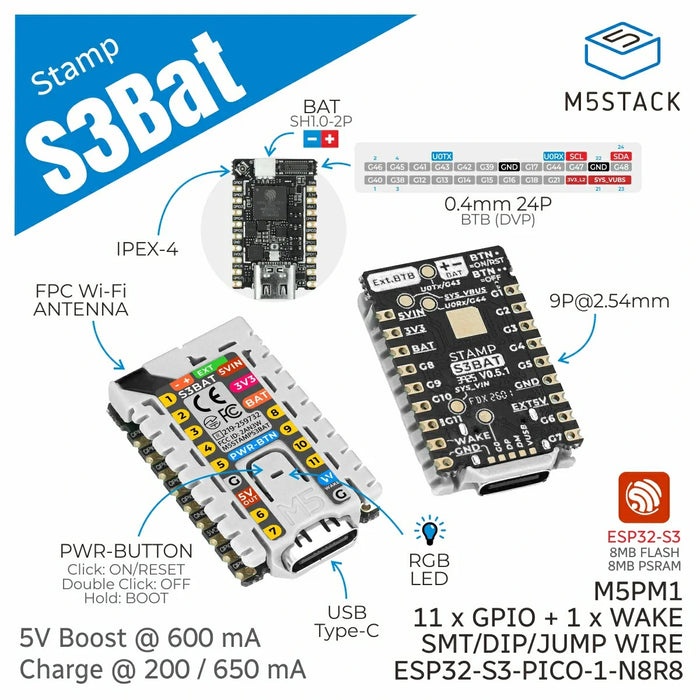

●仕様

SoCESP32-S3-PICO-1-N8R8
CPUXtensa LX7デュアルコア、最大240 MHz
Flash8 MB
PSRAM8 MB
無線通信2.4 GHz Wi-Fi
入力電源3.7 Vリチウム電池/USB Type-C/DC 5 V
RGB LED1 x WS2812
バッテリコネクタSH1.0-2P
パッド引き出し11 x GPIO(G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11)、1 x ウェイクアップIO(PY_G4_WAKE)
BTB側引き出し19 x GPIO(G40/G38/G12/G13/G14/G15/G16/G18/G21/G46/G45/G41/G43/G42/G39/G17/G44/G47/G48)
BTBコネクタ24P、0.4 mmピッチ
アンテナコネクタIPEX-4
アンテナFPCアンテナ
動作温度0℃～＋40℃
消費電流スリープモード:4.2 V@13.43 uA
スタンバイモード:4.2 V@955.36 uA
軽負荷モード:4.2 V@26.83 mA
フル負荷モード:4.2 V@27.49 mA
寸法29.8×18.0×5.5 mm
重量3.6 g

【セット内容】
・M5StampS3 BAT Module ×1
・SH1.0電池接続線 ×1

【資料】
・回路図
・ESP32-S3データシート
・LGS4056HDAデータシート
・BTB0.408-24PLBDR-M41データシート
・製品ドキュメント
・Arduinoクイックスタートガイド
・Arduino M5PM1 電源管理
・M5PM1 Arduino Library(GitHub)
・M5PM1 通信プロトコル
