型番：GPS-28871
商品名：ZED-X20P搭載 全バンド対応GNSS RTKモジュール
マルツコード：
M3766-088
品質ランク：
A
取り寄せ先在庫数：
3個

2026/09/04 9:00 現在

出荷予定日：
2026/9/11
購入数量
個
1個以上
￥59,314.00
(税込￥65,245.00)

こちらからもご購入いただけます

バルク
1 個以上
¥54,208.52
(税込 ¥59,629.37)
確認する
商品概要・商品スペック
商品概要・商品スペック

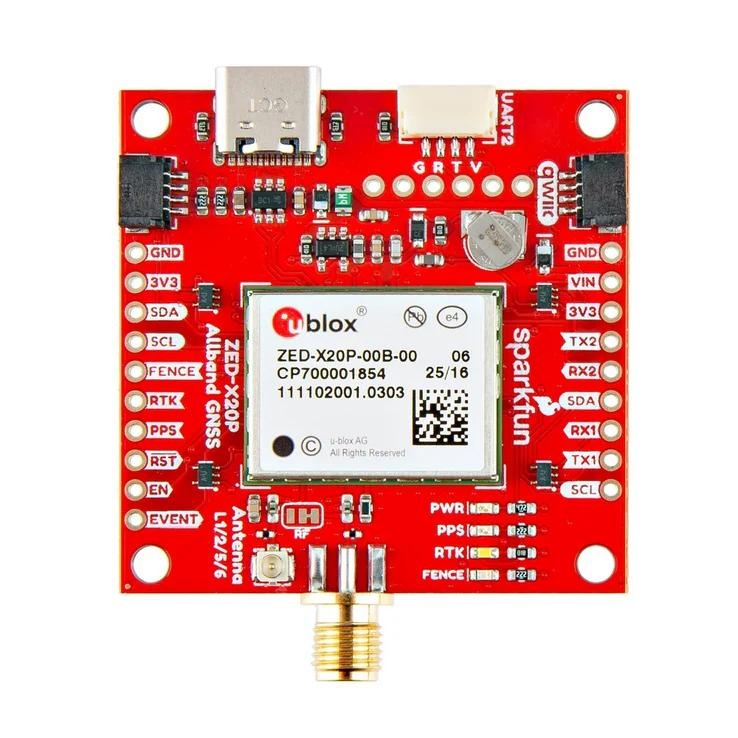

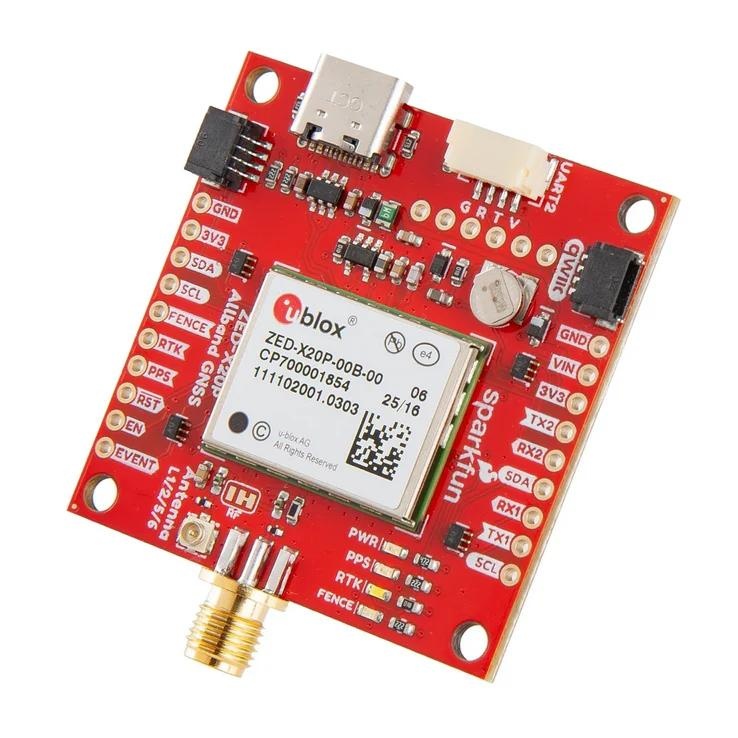

GNSSエンジンZED-X20Pのブレークアウトボード


u-blox製のGNSSエンジンZED-X20Pを搭載した全バンドに対応するGNSS RTKモジュールです。ZED-X20Pは、産業用途で広く利用されているZED-F9Pの後継モデルです。
ZED-F9PはL1/L2のデュアルバンドに対応したRTK専用モジュールであるのに対し、ZED-X20PはL1/L2/L5/L6/E6の全バンドGNSSに対応し、L帯補強信号をネイティブに利用できるため、RTK、PPP-RTK、PPPの3方式で位置検出ができます。
RTKは、基地局から送られる補正データ(RTCM)を用いることで1～2cm級の高精度測位を実現します。PPP-RTKは、衛星のL帯補強信号とネットワーク補正を組み合わせることで、RTKに近い精度を得られます。PPPは、衛星からの補正情報のみを利用する方式で、数cm～数十cm程度の精度が得られます。
PPP-RTKは基地局なしでRTKに近い精度が得られるため、自動運転やADAS、ドローンなどの広域移動体、屋外で使用する産業用ロボット、海上や離島での位置検出など、広範囲に利用することができます。

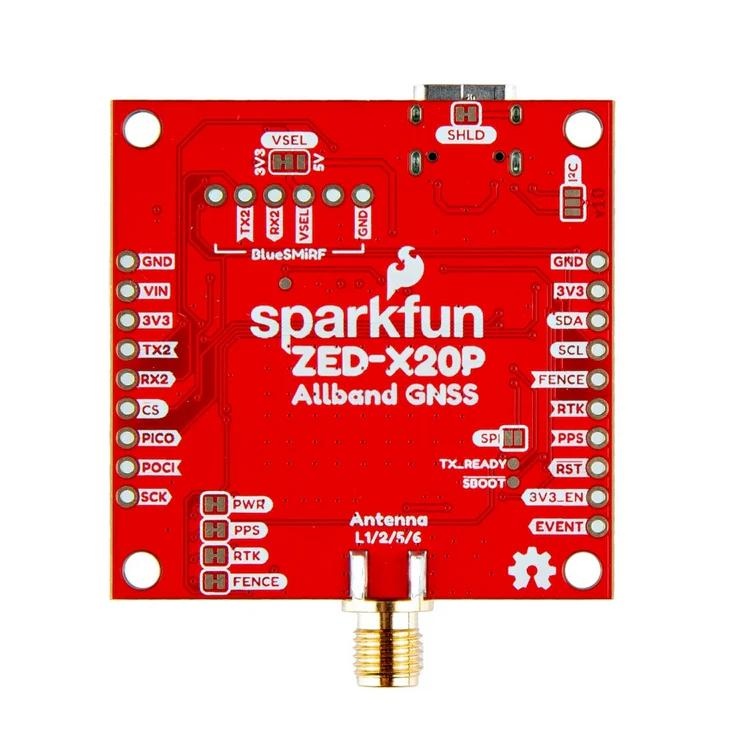

本製品は、主要な信号が19個のスルーホール端子に引き出されています。さらに、2個のQwiicコネクタでI2Cインターフェースを利用でき、3系統のUARTとSPIがスルーホールとして引き出されています。そのほか、USB 2.0 FS用コネクタ、ロック式JST 4ピンコネクタ、SparkFun独自のBluetoothシリアル通信モジュールを接続するためのBlueSMiRF用6ピン端子などがあります。

●仕様

電源電圧2.7〜3.6V
動作温度－40℃〜＋85℃
対応衛星系・信号GPS：L1C/A、L2C、L5
Galileo：E1B/C、E5a、E6
BeiDou：B1I、B1C、B2a、B3I
QZSS：L1C/A、L2C、L5、L6
NavIC：L5
SBAS：L1C/A(WAAS・EGNOS・BDSBAS・MSAS・GAGAN)
インターフェースUART(モジュール) ×2、SPI、I2C、USB 2.0 FS(12Mビット/s)
※ USBは業界標準に完全準拠していないので、量産には推奨しません。
ボード上インターフェースUART ×3、Qwiicコネクタ ×2、ロック式4ピンJSTコネクタ、BlueSMiRF用6ピンスルーホール、スルーホールピン ×19
LEDPWR(赤：電源)、PPS(黄：PPSパルス)、RTK(白：RTK補正状態)、FENCE(青：ジオフェンス状態)
基板寸法43.2×43.2mm
