型番：SEN-30381
商品名：RTK GNSS専用IMUモジュール(9DoF)
マルツコード：
M3766-089
品質ランク：
A
取り寄せ先在庫数：
5個

2026/09/04 9:00 現在

出荷予定日：
2026/9/11
購入数量
個
1個以上
￥39,364.00
(税込￥43,300.00)
商品概要・商品スペック
商品概要・商品スペック

RTK GNSS専用の9DoF IMUモジュール

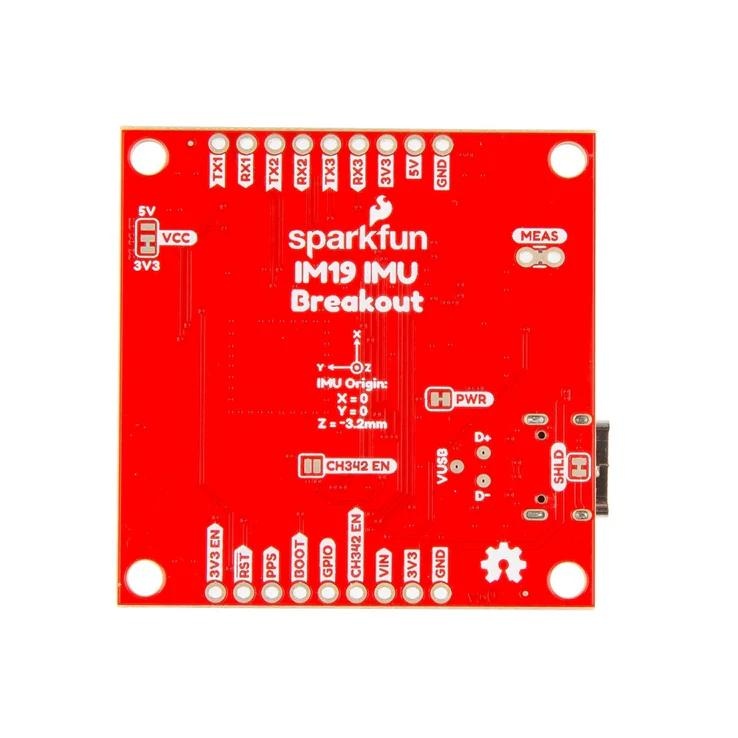

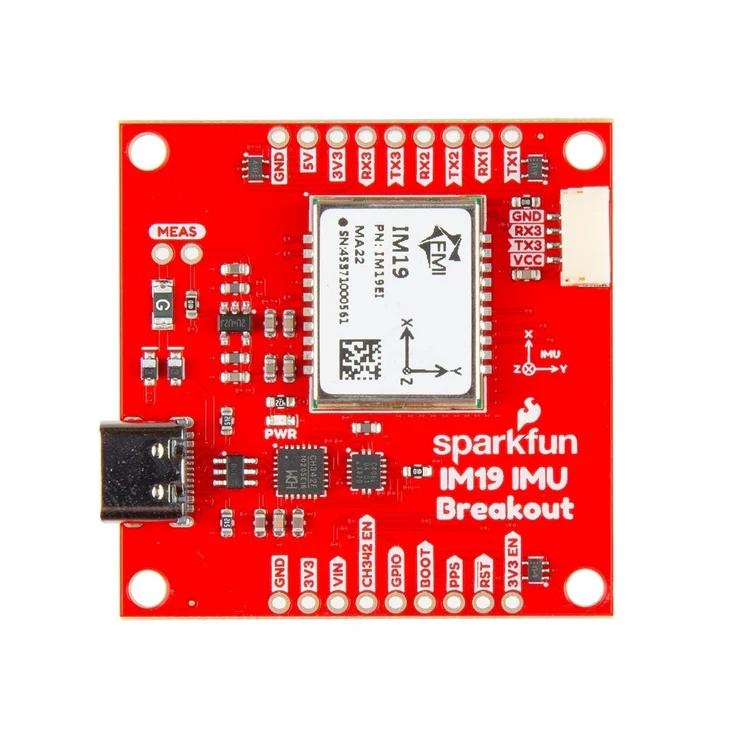

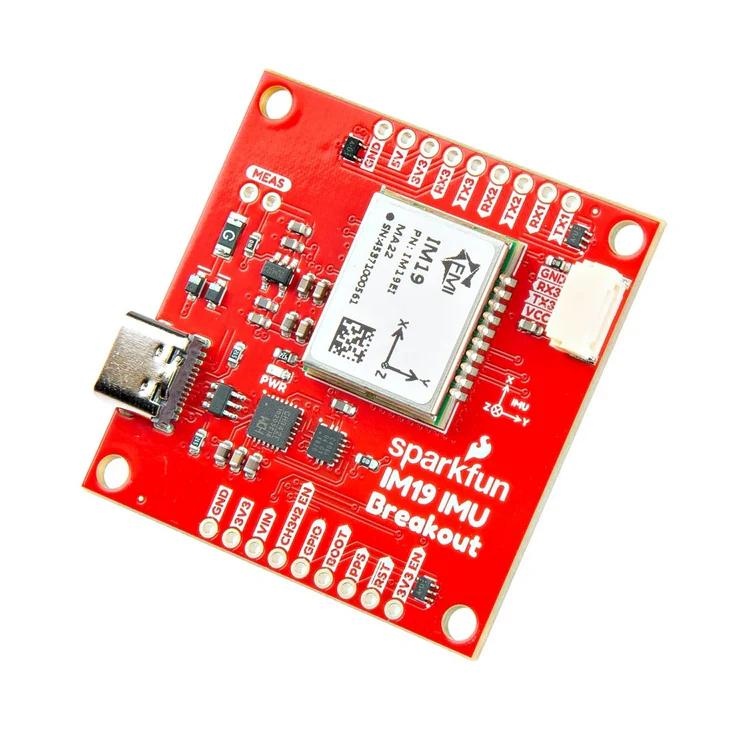

IM19 IMUのブレークアウトボードで、主要な信号が18個のスルーホール端子に引き出されています。さらに、IMUとGNSSの同期を取るためのPPS入力端子、5V電源とUART1/UART2用のUSBコネクタ、UART3用のロック式4ピンJSTコネクタなどがあります。
RTK GNSSはセンチメートル級の高精度を得られる一方で、アンテナの傾きによる位置ずれ、衛星遮蔽時の精度低下、ロール・ピッチ・ヨーといった姿勢情報が得られないなどの弱点があります。
IM19は通常のGNSSではなくRTK Fix(整数解)が得られる高精度GNSSと組み合わせる前提で設計されており、上記の弱点を補完できます。3軸加速度、3軸ジャイロ、3軸地磁気の9DoF を搭載し、アンテナ傾斜の補正や、RTK位置情報とIMU姿勢情報の融合による安定した位置推定(デッドレコニング)を実現します。

【ご注意】
※IM19はRTK GNSS専用であり、標準GNSSデータでは動作しません。SparkFun社の全バンド対応GNSS RTKモジュール「GPS-28871」など、RTK Fixが得られるGNSS受信機と組み合わせる必要があります。基地局との通信が確立し、センチメートル級の精度が得られている状態のデータを入力して初めて動作します。

●仕様

加速度計測定範囲±8g
ジャイロ測定範囲±1000°/s
加速度計バイアス精度±5mg
ジャイロバイアス精度±0.2°/s
ロール・ピッチ精度±0.025°(1σ)
方位精度±0.25°(1σ)
RTK測位精度±0.3 mm/角度(200 cmポール使用時、1σ)
自動操舵ヨー0.25°(1σ)
初期化時間約1秒

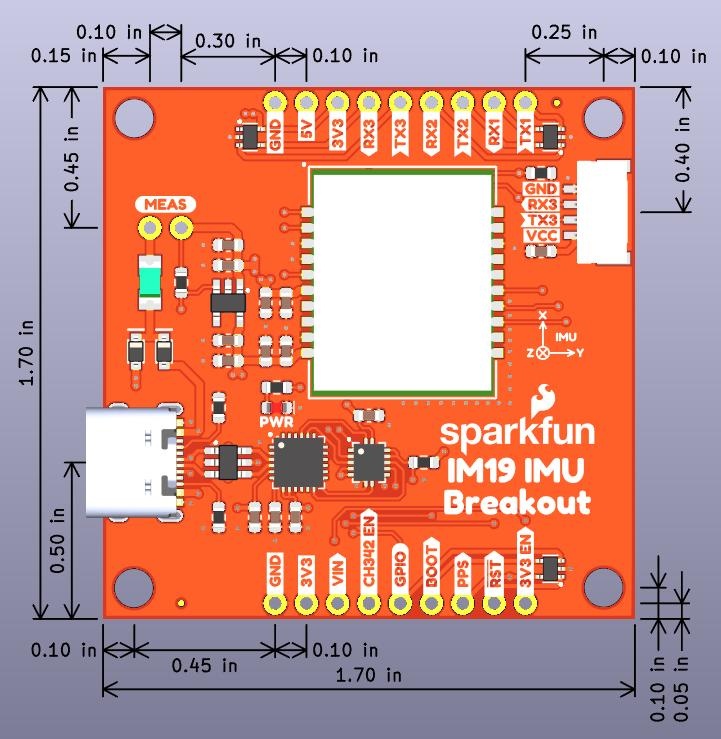

基板サイズ43.2×43.2mm
電源入力USB、VINパッド(5V)、3.3V外部供給、またはJSTピン1(5V設定可能)
使用方法入力：RTK GNSS受信機からのNMEA GGA/GST/RMCメッセージ(5Hz)とPPSパルス信号
出力：補正後の座標、ロール・ピッチ・ヨーを含むGPFMIメッセージ(NMEA形式)

在庫状況：営業所に在庫はございません。
