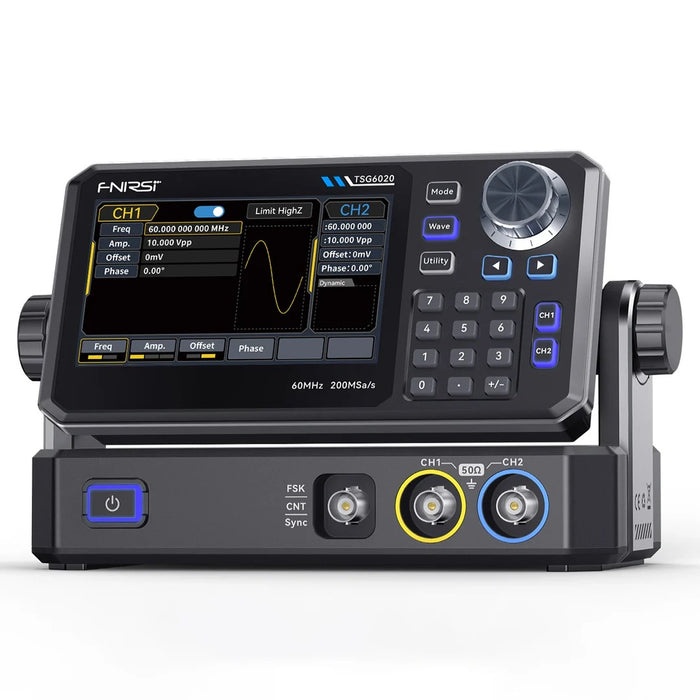

コンパクトで高性能なファンクションジェネレータ
DDS(ダイレクトデジタルシンセシス)方式を採用し、200MSa/sのサンプリングレートと14ビットの分解能を持つ2チャンネル任意波形発生器で、最大60MHzまでの波形/デューティサイクル/エッジタイミングを制御できます。2つの出力は独立しているため、異なる信号を同時に出して、より高度な試験や解析ができます。また、コンパクトでUSB Type-Cで給電できることから持ち運びも容易です。
●特長
・標準波形(正弦波、方形波、ノコギリ波、パルス波、ノイズ、DC)、ユーザー定義の任意波形に対応
・ゼロサージテクノロジーにより1%以下のオーバーシュート、13.5ns以下の立ち上がり/立ち下がり時間を実現
・バリポイントテクノロジーにより1Sa/s～200MSa/sのサンプリングレートで、点ごとの任意波形出力が可能で、低ジッタで波形の細部まで忠実に再現
・AM、FM、PM、FSK、ASK、PSKなどの各種変調が可能
・線形/対数モードと1ms～500sまでのスイープ時間を設定できる周波数スイープ機能を搭載
・100mHz～100MHzのTTLレベル信号の周波数、周期、デューティ比を±51ppmの精度で測定できる7桁周波数カウンタを搭載
・出力信号は、1mVpp～10Vpp(50Ω負荷)出力時に位相ノイズ－125dBc/Hz以下(出力10MHzオフセット10kHz時)、高調波歪－40dBc未満(30～60MHz出力時)と高精度
・4.3インチTFTディスプレイと物理ボタンの組み合わせにより、直感的な操作と迅速なパラメータ調整が可能なタッチスクリーンを搭載
・リアルタイム波形のプレビューとステータスを表示でき、設定時や操作時に明確なモニタリングが可能
・チャンネル分離、接地安全性、TTLレベルの同期/出力を含む堅牢な出力保護機能により、安定した性能を実現
・アルミ製ヒートシンクと静音ファンを備えた高性能冷却システムにより、長時間の使用時でも安定して動作
・不揮発性メモリに最大24種類の任意波形を保存でき、瞬時の呼び出しが可能
・連続出力、ゲート出力、変調、スイープなど、複数の動作モードをサポートし、自動テストシステムに最大限の柔軟性を提供
●仕様
| 基本仕様 | チャンネル数 | 2チャンネル |
| 最高周波数 | 60MHz |
| サンプリングレート | 200MSa/s |
| 出力波形 | 正弦波、方形波、ノコギリ波、パルス波、ノイズ、DC、任意波形 |
| 動作モード | ゲート出力、連続出力、変調、周波数スィープ |
| 変調方式 | AM、FM、PM、FSK、ASK、PSK |
| スイープの種類 | 線形モード/対数モード |
| 信号特性 |
| 正弦波 | 出力周波数 | 1μHz～60MHz |
| 分解能 | 1μHz |
| 精度 | ±50ppm(製造後90日以内)、±100ppm(製造後1年以内、保管温度：18～28℃) |
高調波歪
（代表値） | DC～5MHz | －60dBc |
| 5～30MHz | －50dBc |
| 30～60MHz | －40dBc |
| 全高調波歪 | ＜0.2%(DC～20kHz) |
スプリアス
（非調波） | ＜10MHz | ＜－70dBc |
| 10MHz＜ | ＜－70dBc |
| 位相ノイズ(10MHz) | －125dBc(0dBm、10kHzオフセット) |
| 方形波 | 出力周波数 | 1μHz～24MHz |
| 分解能 | 1μHz |
| 立ち上がり/立ち下がり時間 | 13.5ns(1kHz、1Vpp） |
| オーバーシュート | 1%(代表値) |
| デューティ比 | 0.01～99.9%(周波数設定による制約あり) |
| シンメトリ(デューティ比50%時) | 1ns ＋ 周期の100ppm |
ジッタ(1MHz、
1Vpp、50Ω負荷) | DC～5MHz | 2ppm ＋ 200ps |
| 5MHz～ | 200ps |
| ノコギリ波 | 出力周波数 | 1μHz～20MHz |
| 分解能 | 1μHz |
| 線形性 | 3% ± 2mV(1kHz、1Vpp、50%シンメトリ) |
| シンメトリー | 0.0～100.0%(周波数設定による制約あり) |
| パルス | 出力周波数 | 1μHz～24MHz |
| 分解能 | 1μHz |
| パルス幅 | 17ns以上 |
| 可変エッジ | 12ns以上 |
| オーバーシュート | 2%以下(1Vpp) |
| ジッタ | 150ps |
| ガウスノイズ | 帯域幅 | 60MHz(－3dB) |
| DCオフセット | 9.999V |
| レンジ(ピーク AC+DC) | ±10V(ハイインピーダンス) |
| オフセット精度 | オフセット設定の±3% ± 増幅設定値の±6% ±2mV |
| 任意波形 | 出力周波数 | 1μHz～10MHz |
| 分解能 | 1μHz |
| メモリ長 | 4kpts |
| 垂直軸分解能 | 14bit(符号含む) |
| サンプリングレート | 200MSa/s |
| 最小立上り/立下り時間 | 20ns未満 |
| ジッタ | DDSモード：5ns ± 150ps、逐点モード：±150ps |
| 不揮発性メモリへの保存 | 24波形 |
| その他出力特性 |
| 出力特性 | 増幅レンジ | 1mVpp～5Vpp(60MHz以下、50Ω負荷) |
| 確度(1kHz正弦波) | ±(設定値の5% ＋ 2mVpp) |
フラットネス
(1kHz 正弦波、1Vpp、
50Ω負荷 基準) | 100kHz以下 | ±0.1dB |
| 20MHz以下 | ±0.3dB |
| 30MHz以下 | ±0.5dB |
| 40MHz以下 | ±0.6dB |
| 60MHz以下 | ±0.8dB |
| 波形出力 | インピーダンス | 50Ω |
| 対地最大電圧 | 最大42Vpk |
| プロテクション | 出力保護機能 |
| 変調特性 |
| AM | キャリア波形 | 正弦波、方形波、ノコギリ波、任意波形 |
| 変調波形 | 正弦波、方形波、ノコギリ波、パルス波、ノイズ、任意波形 |
| 変調周波数 | 2mHz～200kHz |
| 変調深度 | 0%～120% |
| FM | キャリア波形 | 正弦波、方形波、ノコギリ波、任意波形 |
| 変調波形 | 正弦波、方形波、ノコギリ波、パルス波、ノイズ、任意波形 |
| 変調周波数 | 1μHz～200kHz |
| 周波数偏差 | DC～30MHz(UTG-962) |
| PM | キャリア波形 | 正弦波、方形波、ノコギリ波、任意波形 |
| 変調波形 | 正弦波、方形波、ノコギリ波、パルス波、ノイズ、任意波形 |
| 変調周波数 | 2mHz～200kHz |
| 位相偏差 | 0度～360度 |
| FSK | キャリア波形 | 正弦波、方形波、ノコギリ波、任意波形 |
| ソース | 内部/外部 |
| 変調波形 | 方形波（デューティ比50%） |
| キー周波数 | 2mHz～100kHz |
| スイープ特性 | キャリア波形 | 正弦波、方形波、ノコギリ波、任意波形 |
| スイープの種類 | 線形モード/対数モード |
| スイープ時間 | 1ms～500s ±0.1% |
| 周波数カウンタ |
| 周波数カウンタ | 入力レベル | TTLレベル |
| 周波数範囲 | 100mHz～100MHz |
| 確度 | ±51ppm |
| 測定分解能 | 7桁 |
| カップリング | DC |
| 同期信号 |
| 同期信号 | 出力レベル | TTLレベル |
| 出力周波数 | 1μHz～2MHz |
| 出力インピーダンス | 50Ω |
| カップリング | DC |
| トリガー入力 |
| トリガー入力 | 入力レベル | TTLレベル |
| 入力インピーダンス | 10kΩ超、DCカップリング |

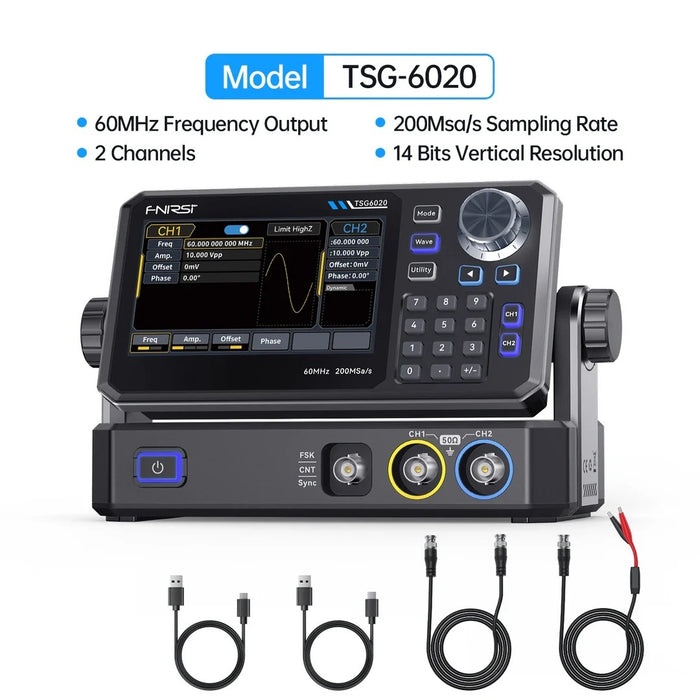

【セット内容】
・TSG-6020本体 ×1
・USB 給電用ケーブル(Type-Cプラグ - Type-Aプラグ) ×1
・USB データケーブル(Type-Bプラグ - Type-Aプラグ) ×1
・信号用ケーブル(BNC - BNC) ×1
・信号用ケーブル(BNC - ワニ口クリップ) ×1
・取扱説明書(中国語・英語) ×1
【ご注意】
※ USB ACアダプタは商品に含まれていません。
※ 本機は2チャンネル機ですが、付属する信号用ケーブルはBNC-BNCとBNC-ワニ口クリップが各1本です。必要に応じて別途ご用意ください。
