PICOSCOPE-5464E+

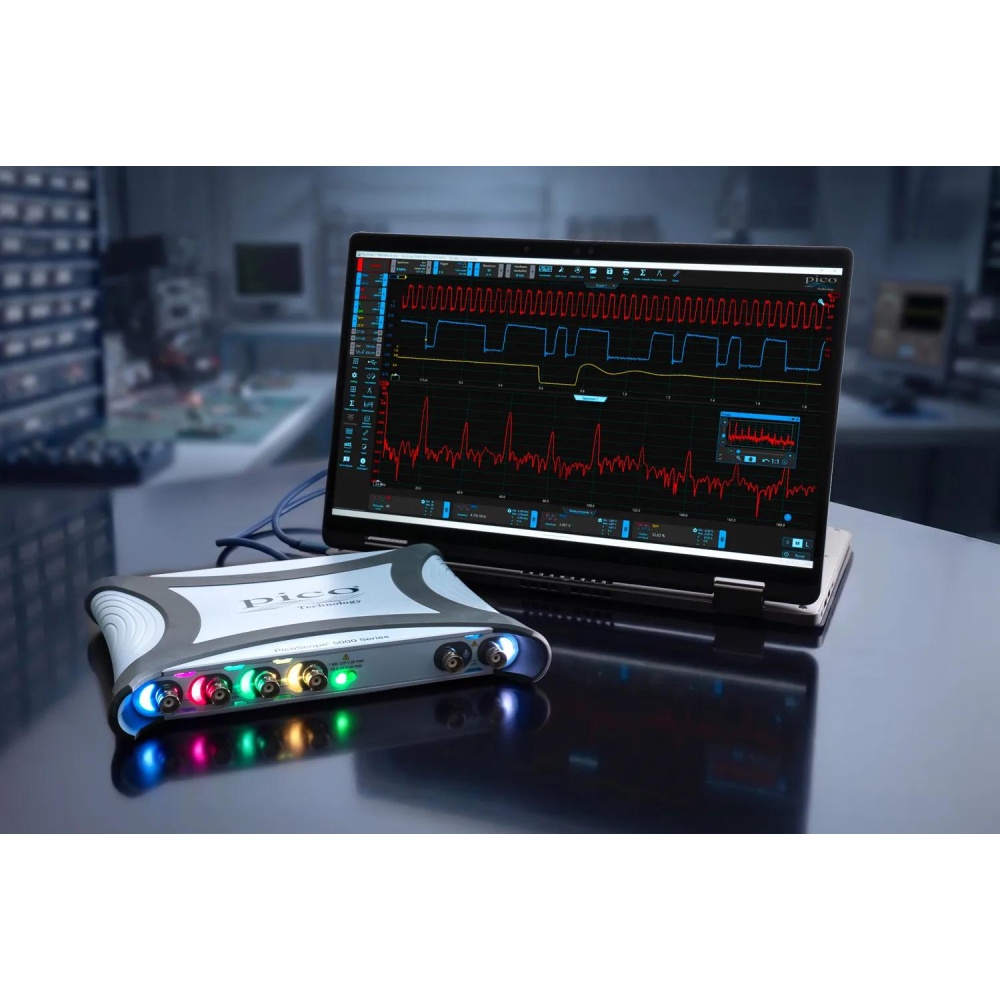

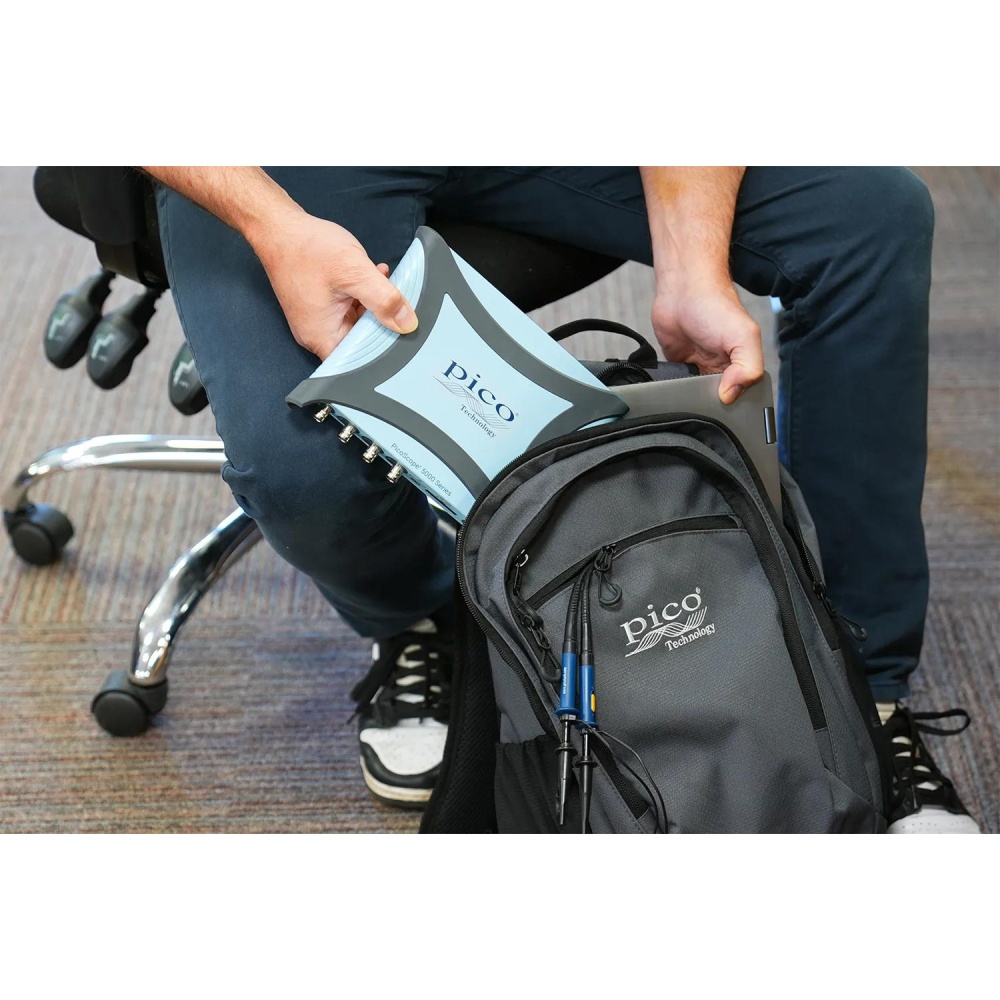

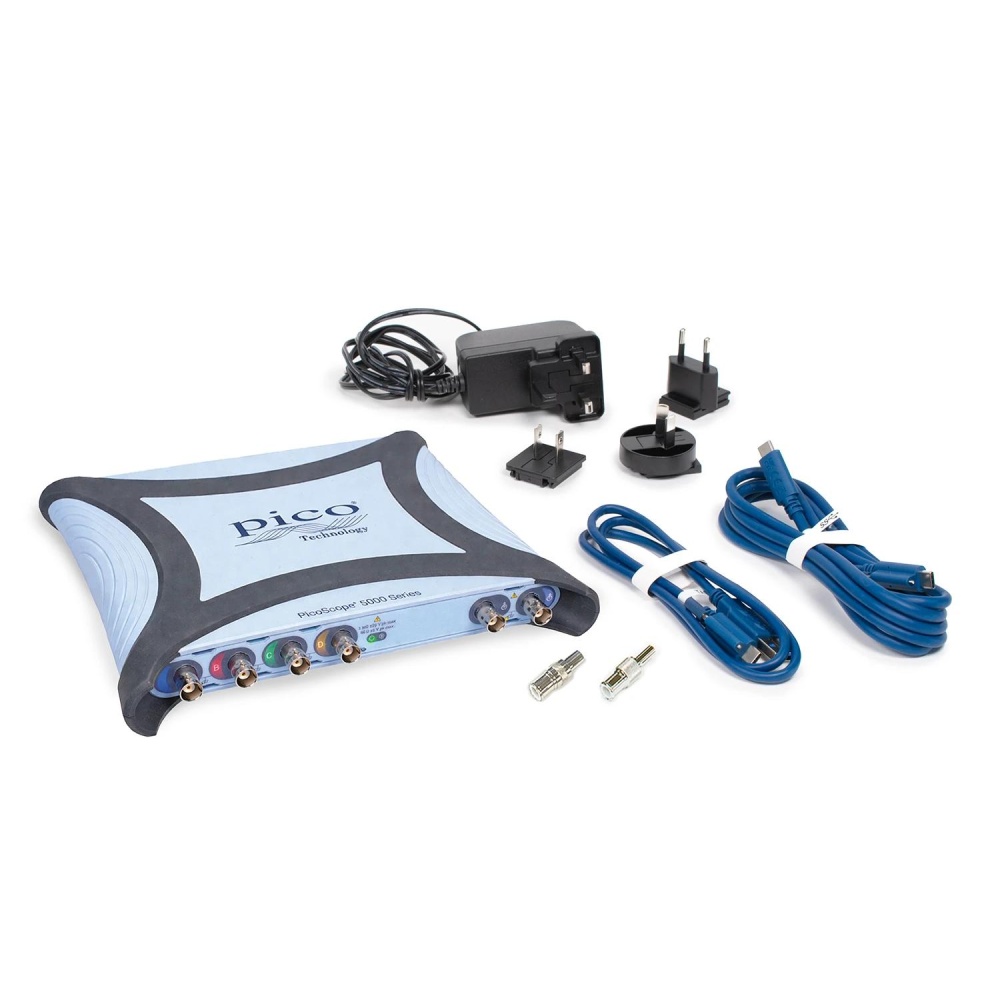

PicoScope-5464E+ 高精度16ビットUSBオシロスコープ
マルツコード：
M3767-100
品質ランク：
A
メーカー取り寄せ
納期：
20営業日程度
数量
最大帯域幅
チャンネル
1個以上
￥998,000.00
(税込￥1,097,800.00)

PicoScope-5464E+ 高精度16ビットUSBオシロスコープ【PICOSCOPE-5464E+】

の概要

●特長

・精度や速度が求められる用途向けに、PicoScope 5000E Plusは16ビットまたは8ビットの解像度を切り替え可能です。16ビットモードでは垂直方向の精度が向上し、詳細な電圧測定が可能になります。8ビットモードでは帯域幅とサンプリングレートが向上し、高速なエッジやデジタル信号をエイリアシングなしで捉えることができます。
・8ビットモードではサンプリングレートを5GS/sに向上させ、高精度なタイミング検証を可能にします。200psという低分解能で高速デジタル信号をキャプチャし、強力なPicoScope 7ソフトウェアで解析できます。
・8ビットモードで最大500MHzの帯域幅を備えています。これにより、高速なデジタルエッジや高周波スイッチング過渡現象を正確に捉え、低速なオシロスコープでは見逃してしまうリンギングやオーバーシュートといった高速波形の詳細を解像できます。
・PicoScope 5000E Plusの8ビットモードでは、メモリ容量が2GSに倍増するため、高時間分解能で長時間のデータパケットをキャプチャできます。メモリ分割機能により、複数のキャプチャ波形を解析して、詳細なマスク限界テスト、波形平均化、および持続性テストを行うことができます。
※対応アクセサリーは別売りです。

●仕様

入力チャンネル4ch
帯域幅(ー3 dB)16ビットモード：200MHz
8ビットモード：500MHz
垂直解像度8/16ビット
最大サンプリングレート(16ビット)1チャンネル：2.5GS/s
2チャンネル：1.25GS/s
3チャンネル：625MS/s
4チャンネル以上：312.5MS/s
最大サンプリングレート(8ビット)1チャンネル：5GS/s
2チャンネル：2.5GS/s
3チャンネル：1.25GS/s
4チャンネル以上：625MS/s
キャプチャメモリ(16ビット)1チャンネル：1GS
2チャンネル：512MS
3チャンネル：256MS
4チャンネル以上：128MS
キャプチャメモリ(8ビット)1チャンネル：2GS
2チャンネル：1GS
3チャンネル：512MS
4チャンネル以上：256MS
クロストーク500：1以上(DCから被災チャネルの帯域幅まで、電圧範囲は等しい)
SFDR16ビットモード：±50mV～±20Vの範囲で73dB以上
8ビットモード：±50mV～±20Vの範囲で50dB以上
PCコネクタタイプUSB Type-C、USB 5Gbps(推奨)またはHi-Speed(互換)
外形寸法221×173×30mm
質量0.7 kg未満
動作温度0℃～＋40℃
保証期間5年
対応OSWindows / macOS / Linux(x64 / Arm64)
