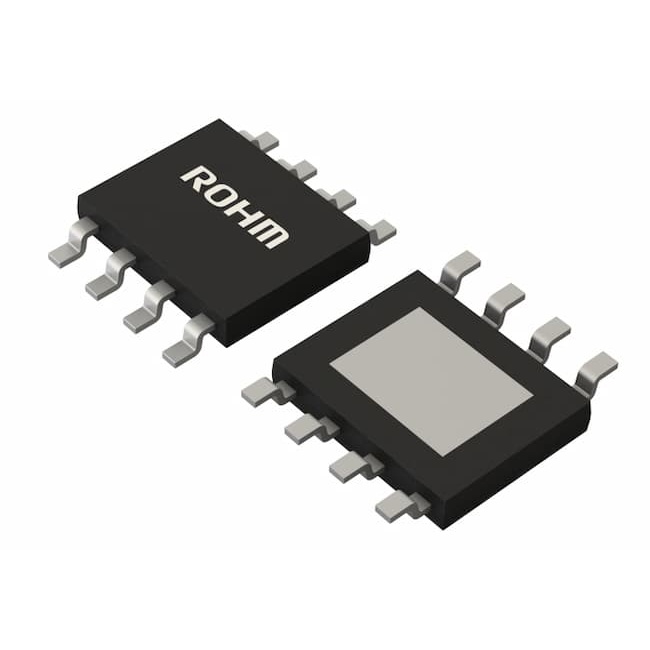

BD2320UEFJ-LAE2
100V VB 耐圧 3.5A/4.5A ピーク電流 高速ハイサイド/ローサイド ゲートドライバ
マルツコード:
M3768-260
品質ランク:
A
取り寄せ先在庫数:
250個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
250個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
250個まで購入可能
10個以上
¥375.00
(税込¥412.00)
50個以上
¥306.00
(税込¥336.00)
100個以上
¥266.00
(税込¥292.00)
500個以上
¥233.00
(税込¥256.00)
1,000個以上
¥206.00
(税込¥226.00)
2,500個以上
¥172.00
(税込¥189.00)
5,000個以上
¥159.00
(税込¥174.00)
12,500個以上
¥138.00
(税込¥151.00)
25,000個以上
¥129.00
(税込¥141.00)

こちらからもご購入いただけます

1 個以上
¥642.00
(税込 ¥706.00)

納期:7営業日程度
カット テープ(CT)
1 個以上
¥527.15
(税込 ¥579.86)
Digi-Reel®
1 個以上
¥527.15
(税込 ¥579.86)
テープ&リール(TR)
2,500 個以上
¥218.09
(税込 ¥239.89)

100V VB 耐圧 3.5A/4.5A ピーク電流 高速ハイサイド/ローサイド ゲートドライバ【BD2320UEFJ-LAE2】

の概要

本製品は産業機器市場へ向けた、長期の供給を保証するランクの製品です。これらのアプリケーションとして、ご使用される場合に最適な商品です。BD2320UEFJ-LAはブートストラップ方式を用いた外付けNch-FETを駆動可能な100V耐圧のハイサイド/ローサイドゲートドライバです。100V耐圧のブートストラップダイオードを内蔵しており、入力ロジック電源電圧に3.3V及び5.0Vが使用可能です。保護機能としてハイサイド及びローサイドに低電圧誤動作防止回路(UVLO)を搭載しています。本ICはシリーズ機種のBD2320EFJ-LAに対して、生産効率向上を目的とした生産ラインを変更した機種となります。新規のご採用時にはこの機種の選定を推奨します。なお、データシート内の保証特性に差異はありません。また、ドキュメントやデザインモデル類についても差異はないため、特筆のない限りBD2320EFJ-LAE2のデータを開示しております。

●特長

・梱包形態:テーピング
・産業機器に適した長期の供給保証
・両チャネルに低電圧誤動作防止回路(UVLO)搭載
・3.3V及び5.0Vのロジック電圧入力可能
・入力信号に対して同相出力

●仕様

チャンネル2
ハイサイドフローティング電源電圧 [V]100
最小出力電流 Io+ [mA]3500
最小出力電流 Io- [mA]4500
オン/オフ時間 (標準) [ns]27/29
オフセット電源リーク電流 (最大) [?A]10
Vcc(最小)[V]7.5
Vcc(最大)[V]14.5
動作温度(最小)[℃]-40
動作温度(最大)[℃]125
パッケージサイズ[mm]4.9x6.0 (t=1.0)
