BD5230NVX-2CTL
Nano Energy 車載向け 3.0V 自由遅延時間設定 ボルテージディテクタ(リセット)IC
マルツコード:
M3768-535
品質ランク:
A
メーカー取り寄せ
納期:
3営業日程度
数量
MOQ:10
SPQ:10
最小10個から購入可能
10個以上から10個単位で購入可能
10個以上
¥79.00
(税込¥86.00)
50個以上
¥65.00
(税込¥71.00)
100個以上
¥58.00
(税込¥63.00)
500個以上
¥50.00
(税込¥55.00)
1,000個以上
¥44.00
(税込¥48.00)
5,000個以上
¥34.00
(税込¥37.00)
10,000個以上
¥30.00
(税込¥33.00)
25,000個以上
¥27.00
(税込¥29.00)
50,000個以上
¥25.00
(税込¥27.00)

こちらからもご購入いただけます

テープ&リール(TR)
5,000 個以上
¥74.88
(税込 ¥82.36)
カット テープ(CT)
1 個以上
¥204.29
(税込 ¥224.71)
Digi-Reel®
1 個以上
¥204.29
(税込 ¥224.71)

Nano Energy 車載向け 3.0V 自由遅延時間設定 ボルテージディテクタ(リセット)IC【BD5230NVX-2CTL】

の概要

BD52xxNVX-2CシリーズはCMOSプロセスを採用した高精度・低消費電流の遅延回路内蔵CMOS RESET ICシリーズです。遅延時間を外付けコンデンサにより設定可能です。Nchオープンドレイン出力で検出電圧は1.4V, 1.6V,2.6V~3.1Vまで、0.1Vステップでラインアップしております。-40℃から125℃までの全動作温度範囲で遅延時間精度を±50%内に収めました。

●特長

・梱包形態:テーピング
・AEC-Q100対応(Grade 1)
・Nano Energy?
・自由遅延時間設定
・Nch オープンドレイン出力
・超小型面実装パッケージ

●仕様

低電圧検出電圧 [V] (標準値)3
VDET精度 [%]±2.5
リセットアクティブ電圧範囲 [V]0.8~6
出力タイプオープンドレイン
リセット遅延タイマー調整可能な遅延
リセットアクティブ状態
手動リセットいいえ
ウォッチドッグタイマーいいえ
自動駆動はい
回路電流(ON)[?A]0.23
回路電流(OFF)[?A]0.27
ヒステリシス電圧[V]VDET x 0.05
L出力電流(低電圧)[mA]1
L出力電流(高電圧)[mA]2
動作温度(最小)[℃]-40
動作温度 (最大)[℃]125

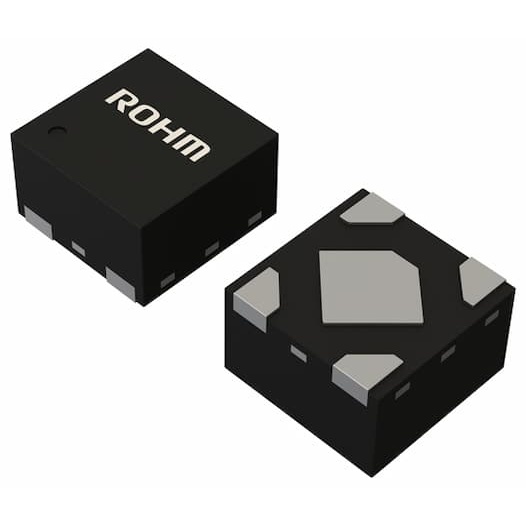

パッケージSSON004R1010
参照コードSSON004R1010-4
パッケージサイズ1.0x1.0 (t=0.6)
共通規格AEC-Q100 (自動車グレード)

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
