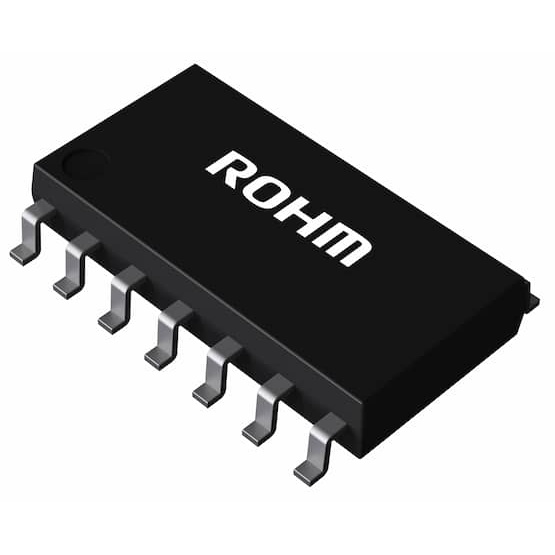

BD7284F-LBE2
Nano Cap 低ノイズ Rail-to-Rail 入出力 高速 CMOSオペアンプ
マルツコード:
M3768-755
品質ランク:
A
取り寄せ先在庫数:
250個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:5
SPQ:5
250個まで購入可能
最小5個から購入可能
5個以上から5個単位で購入可能
250個まで購入可能
5個以上
¥298.00
(税込¥327.00)
10個以上
¥229.00
(税込¥251.00)
50個以上
¥186.00
(税込¥204.00)
100個以上
¥162.00
(税込¥178.00)
500個以上
¥142.00
(税込¥156.00)
1,000個以上
¥126.00
(税込¥138.00)
2,500個以上
¥107.00
(税込¥117.00)
5,000個以上
¥97.00
(税込¥106.00)
12,500個以上
¥84.00
(税込¥92.00)

こちらからもご購入いただけます

1 個以上
¥597.00
(税込 ¥656.00)

納期:7営業日程度
テープ&リール(TR)
2,500 個以上
¥176.97
(税込 ¥194.66)
カット テープ(CT)
1 個以上
¥438.58
(税込 ¥482.43)
Digi-Reel®
1 個以上
¥438.58
(税込 ¥482.43)

Nano Cap 低ノイズ Rail-to-Rail 入出力 高速 CMOSオペアンプ【BD7284F-LBE2】

の概要

本製品は産業機器市場へ向けた、長期の供給を保証するランクの製品です。これらのアプリケーションとして、ご使用される場合に最適な商品です。本製品は、Rail-to-Rail入出力のCMOSオペアンプを、1チップに1回路、2回路または4回路集積したモノシリックICです。高スルーレート、低ノイズ、低入力バイアス電流などを特長としており、バッテリ駆動機器やセンサアンプ用途に適しています。さらに、1nFの出力容量がついても発振しない回路形式となっており、出力容量による発振を気にせずセット設計が行えます。Nano Capとは?Nano Capとは、ローム株式会社独自方式により容量nFオーダーでも安定制御できる技術です。

●特長

・梱包形態:テーピング
・Nano Cap搭載OPAMP
・産業機器に適した長期の供給保証
・低入力換算雑音電圧密度
・Rail-to-Rail 入出力

●仕様

電源電圧(最小)[V](+5V=5、±5V=10)2.5
電源電圧(最大)[V](+5V=5、±5V=10)5.5
チャンネル4
回路電流(標準)[mA/ch]1.7
入力オフセット電圧(最大) [mV]1.6
入力バイアス電流(標準)[nA]0.0005
スルーレート(標準)[V/?s]10
入力電圧範囲[V]VSS ~ VDD
出力電圧範囲[V]VSS+0.010 ~ VDD-0.010
電圧利得(標準)[dB]115
等価入力雑音電圧(標準) [nV/√Hz]12
出力電流(標準)[mA]50
CMRR(標準)[dB]100
PSRR(標準)[dB]100
GBW(標準)[MHz]7
動作温度(最小)[℃]-40
動作温度(最大)[℃]125
パッケージSOP14
リファレンスコードSOIC-14
パッケージサイズ[mm]8.7x6.2 (t=1.71)

在庫状況:営業所に在庫はございません。
