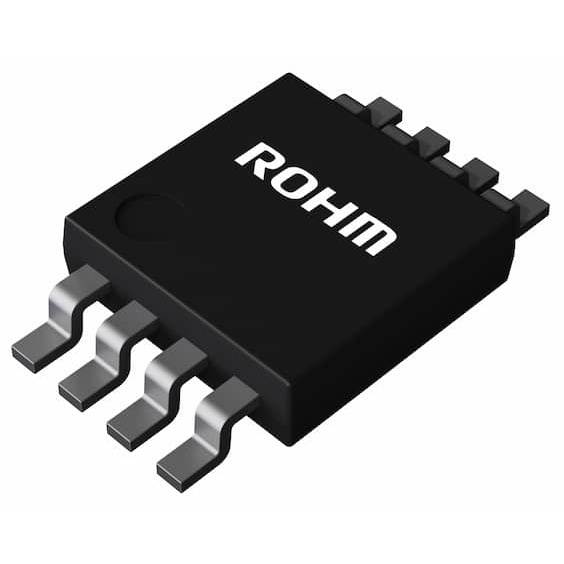

BD82039FVJ-GE2
1.0A 過電流検出ハイサイドスイッチIC
マルツコード：
M3768-888
品質ランク：
A
取り寄せ先在庫数：
220個

2026/06/12 9:00 現在

納期：
3営業日程度
数量
MOQ：10
SPQ：10
220個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
220個まで購入可能
10個以上
￥103.00
(税込￥113.00)
50個以上
￥87.00
(税込￥95.00)
100個以上
￥77.00
(税込￥84.00)
500個以上
￥66.00
(税込￥72.00)
1,000個以上
￥57.00
(税込￥62.00)
2,500個以上
￥52.00
(税込￥57.00)
5,000個以上
￥45.00
(税込￥49.00)
12,500個以上
￥44.00
(税込￥48.00)
25,000個以上
￥44.00
(税込￥48.00)

こちらからもご購入いただけます

テープ＆リール（TR）
2,500 個以上
¥53.77
(税込 ¥59.14)
確認する
カット テープ（CT）
1 個以上
¥164.29
(税込 ¥180.71)
確認する
Digi-Reel®
1 個以上
¥164.29
(税込 ¥180.71)
確認する

1.0A 過電流検出ハイサイドスイッチIC【BD82039FVJ-GE2】

の概要

BD82039FVJはユニバーサルシリアルバス(USB)の電源ラインに使用されるハイサイドスイッチを1チャンネル内蔵しています。パワースイッチ部には低オン抵抗のNチャネルMOSFETを1回路内蔵しています。また、過電流制限、過温度保護、低電圧ロックアウト、ソフトスタート機能を内蔵しています。

●特長

・梱包形態：テーピング
・Over-Current Protection : 1.0A
・Control Input Logic : Active-Low
・Output Discharge Function
・Reverse Current Protection when Power Switch Off
・Thermal Shutdown
・Open-Drain Fault Flag Output
・Under-Voltage Lockout
・OCP Fast Response
・Soft-Start Circuit
・ESD Protection
・UL : File No.E243261
・IEC 60950-1 CB_scheme: File No.US-23061-UL

●仕様

供給電圧(最小)[V]2.7
供給電圧(最大)[V]5.5
消費電流(標準)[?A]110
オン抵抗[mΩ]72
チャンネル数[ch]1
制御入力ロジックアクティブロー
過電流検出[A]0.60～1.20
出力オン時間[ms]0.5
過熱シャットダウンリカバリ
過電流時のフラグ出力遅延[ms]7
動作温度(最小)[℃]-40
動作温度(最大)[℃]85
パッケージサイズ[mm]3.0x4.9 (t=1.1)
