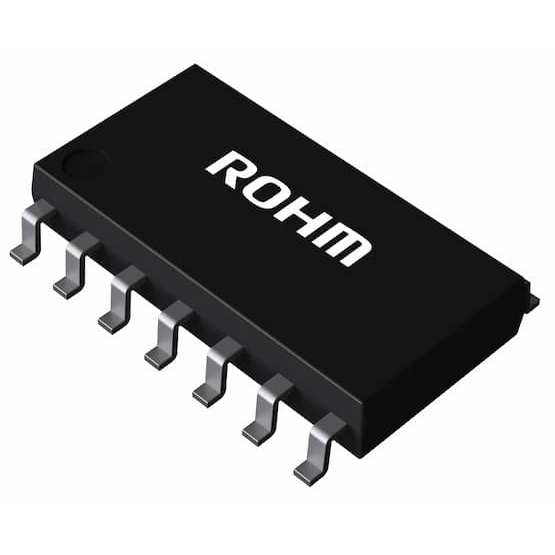

BD85506F-E2
高効率・低待機時消費電力 2ch 二次側同期整流制御IC
マルツコード:
M3768-920
品質ランク:
A
取り寄せ先在庫数:
250個

2026/08/12 9:00 現在

納期:
4営業日程度
購入数量
MOQ:5
SPQ:5
250個まで購入可能
最小5個から購入可能
5個以上から5個単位で購入可能
250個まで購入可能
5個以上
¥400.00
(税込¥440.00)
10個以上
¥308.00
(税込¥338.00)
50個以上
¥251.00
(税込¥276.00)
100個以上
¥219.00
(税込¥240.00)
500個以上
¥192.00
(税込¥211.00)
1,000個以上
¥170.00
(税込¥187.00)
2,500個以上
¥141.00
(税込¥155.00)
5,000個以上
¥130.00
(税込¥143.00)
12,500個以上
¥112.00
(税込¥123.00)

こちらからもご購入いただけます

テープ&リール(TR)
2,500 個以上
¥253.27
(税込 ¥278.59)
カット テープ(CT)
1 個以上
¥587.50
(税込 ¥646.25)
商品概要・商品スペック
商品概要・商品スペック

BD85506Fは二次側の異常検出機能を充実させたLLC向け2ch二次側同期整流コントローラです。本ICはBODYDIODE整流動作などのFET異常を検知する機能を内蔵しています。その他、高精度過電圧検出回路も内蔵し、安全性向上と外付け部品削減に貢献します。効率面では同期整流FETのOFFスレッショルド電圧を抵抗で調整可能です。また、各FETのSOURCEモニタ端子を設けることで、各DRAIN-SOURCE間電圧をモニタできるため、さらなる効率改善が可能です。一次側コントローラの軽負荷時のバースト動作では同期整流動作を自動的に待機状態とし、スイッチング電力、及びIC自身の回路電流を抑え待機時消費電力を削減します。また、内蔵されている多目的コンパレータは異常検出コンパレータの他に低消費シャントレギュレータとしても使用可能です。動作電源電圧は5.0V~32Vと幅広く、様々な出力電圧ラインアップに対応できます。また、高耐圧120V(Max)プロセス採用により、DRAIN電圧を直接モニタすることが可能です。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

●特長

・梱包形態:テーピング
・二次側同期整流用FET 異常検出機能内蔵
・過電圧(OVP)検出回路内蔵(外部調整可能、高精度2%)
・FET OFF スレッショルド電圧調整可能とし効率改善
・各FETのSOURCEを個別にモニタ可能
・待機モード自動判別機能内蔵
・多目的コンパレータを内蔵(シャントレギュレータとしても使用可能)
・スロースタート機能により起動時のFET異常検出機能とスイッチング動作の動作開始時間を設定可能
・幅広い入力電圧範囲5.0 V ~ 32 V
・D1, D2 端子耐圧120 V(Max)
・フロー対応 SOP14パッケージ

●仕様

チャンネル2
コントローラタイプSR
回路構成LLC
Vin1 (最小)[V]5
Vin1 (最大)[V]32
シャントレギュレータ精度 (%)1
VCC OVP自動再起動
OVP調整可能
FET-
ドレインモニタ電圧[V]120
BRピンいいえ
軽負荷モードはい
ENはい
ソフトスタートはい
過熱シャットダウンはい
低電圧ロックアウトはい
動作温度(最小)[℃]-40
動作温度 (最大)[℃]105
パッケージサイズ [mm]8.7x6.2 (t=1.71)
