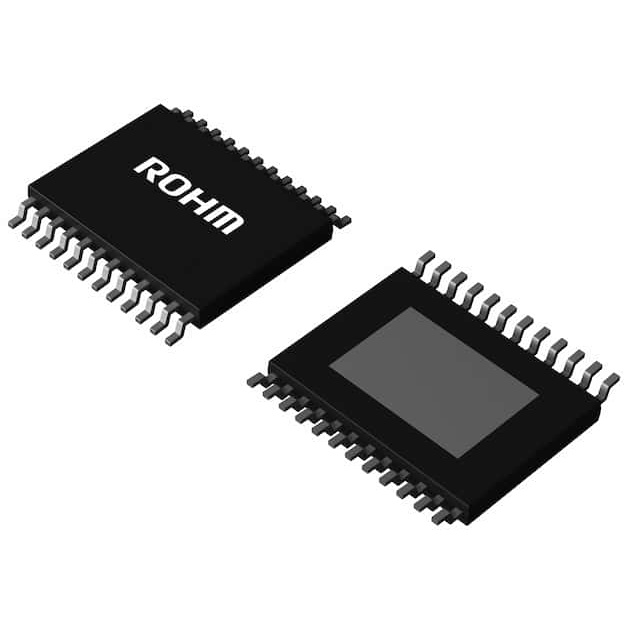

BD9036EFV-CE2
自動制御昇降圧スイッチングレギュレータ
マルツコード:
M3768-953
品質ランク:
A
取り寄せ先在庫数:
2200個

2026/08/05 9:00 現在

納期:
4営業日程度
購入数量
MOQ:5
SPQ:5
2,200個まで購入可能
最小5個から購入可能
5個以上から5個単位で購入可能
2,200個まで購入可能
5個以上
¥903.00
(税込¥993.00)
10個以上
¥695.00
(税込¥764.00)
50個以上
¥567.00
(税込¥623.00)
100個以上
¥494.00
(税込¥543.00)
500個以上
¥438.00
(税込¥481.00)
1,000個以上
¥397.00
(税込¥436.00)
2,000個以上
¥331.00
(税込¥364.00)
4,000個以上
¥306.00
(税込¥336.00)
10,000個以上
¥265.00
(税込¥291.00)

こちらからもご購入いただけます

1 個以上
¥933.00
(税込 ¥1,026.00)

納期:7営業日程度
テープ&リール(TR)
2,000 個以上
¥397.74
(税込 ¥437.51)
カット テープ(CT)
1 個以上
¥887.50
(税込 ¥976.25)
商品概要・商品スペック
商品概要・商品スペック

BD9036EFV-Cは広い入力範囲(VIN=3.8~30V)で使用できる高耐圧の昇降圧スイッチングコントローラで、昇降圧出力をインダクタ 1 個で作製することができます。本ICのスイッチング周波数は全動作温度範囲(Ta=-40℃~+125℃)において±7%の高精度を実現しています。また、昇降圧自動制御方式を採用しており、従来のSepic方式、Hブリッジ方式のスイッチングレギュレータと比較して高効率な電源を実現できます。

●特長

? 電源電圧40V耐圧
? 昇降圧自動動制御方式
? ±7%の高精度スイッチング周波数(Ta=-40~+125℃)
? PLLによる広い外部同期周波数(100kHz~600kHz)
? 1つの外付け抵抗による2段階過電流保護
? 各種保護機
? 出力低電圧、過電圧検出、出力異常モニタ端子(PGOOD)あり
? AEC-Q100 対応

●仕様

ch1
統合FET / コントローラコントローラ
トポロジーバック / ブースト
同期 /非同期非同期
Vin1(最小)[V]3.8
Vin1(最大)[V]30
Vout1(最小)[V]0.8
Vout1(最大)[V]24
SW周波数設定(最大)[MHz]0.6
ENはい
PGOODはい
動作温度(最小)[℃]-40
動作温度 (最大)[℃]125
パッケージサイズ [mm]7.8x7.6 (t=1.0)
共通規格AEC-Q100 (自動車グレード)
