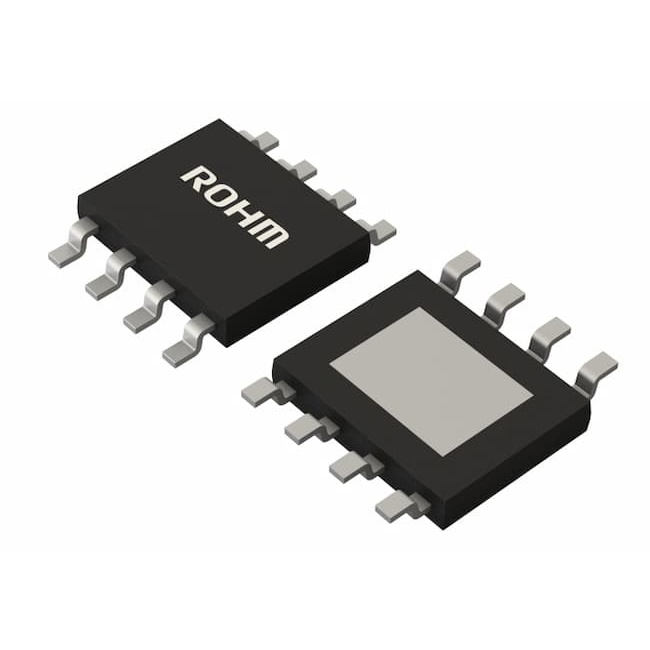

BD90620UEFJ-CE2
入力電圧 3.5V ~ 36V 出力スイッチ電流 2.5A 1ch 降圧スイッチングレギュレータ
マルツコード:
M3768-962
品質ランク:
A
取り寄せ先在庫数:
250個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
250個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
250個まで購入可能
10個以上
¥486.00
(税込¥534.00)
50個以上
¥396.00
(税込¥435.00)
100個以上
¥358.00
(税込¥393.00)
500個以上
¥314.00
(税込¥345.00)
1,000個以上
¥277.00
(税込¥304.00)
2,500個以上
¥231.00
(税込¥254.00)
5,000個以上
¥215.00
(税込¥236.00)
12,500個以上
¥185.00
(税込¥203.00)
25,000個以上
¥174.00
(税込¥191.00)

こちらからもご購入いただけます

カット テープ(CT)
1 個以上
¥837.50
(税込 ¥921.25)
テープ&リール(TR)
2,500 個以上
¥344.99
(税込 ¥379.48)
Digi-Reel®
1 個以上
¥837.50
(税込 ¥921.25)

入力電圧 3.5V ~ 36V 出力スイッチ電流 2.5A 1ch 降圧スイッチングレギュレータ【BD90620UEFJ-CE2】

の概要

BD90620UEFJ-C は外付け抵抗でスイッチング周波数を自由に設定可能な高耐圧POWER MOSFET内蔵スイッチングレギュレータです。広い入力電圧範囲(3.5V ~ 36V、絶対最大定格 : 42V)、広い動作温度範囲(-40℃ ~ +125℃) が特長で、外部同期入力端子から入力された外部クロックとの同期動作も可能です。本ICはシリーズ機種のBD90620EFJ-Cに対して、生産効率向上を目的とした生産ラインを変更した機種となります。新規のご採用時にはこの機種の選定を推奨します。なお、データシート内の保証特性に差異はありません。また、ドキュメントやデザインモデル類についても差異はないため、特筆のない限りBD90620EFJ-CE2のデータを開示しております。

●特長

・梱包形態:テーピング
・AEC-Q100対応(Grade 1)
・Pch POWER MOSFET内蔵
・100% ON Duty 動作
・外部同期機能
・ソフトスタート機能 : 1.38ms(fsw = 500kHz)
・カレントモード制御
・過電流保護機能
・低入力電圧誤動作防止機能
・温度保護機能
・負荷短絡保護機能
・ハイパワー面実装HRP7パッケージ
・ハイパワー小型面実装HTSOP-J8パッケージ
・42Vまでロードダンプ対応

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期非同期
Vin1(最小)[V]3.5
Vin1(最大)[V]36
Vout1(最小)[V]0.8
Vout1(最大)[V]36
Iout1(最大)[A]2
SW周波数設定(最大)[MHz]0.6
軽負荷モードいいえ
ENはい
PGOODいいえ
動作温度(最小)[℃]-40
動作温度(最大)[℃]125
パッケージサイズ[mm]4.9x6.0 (t=1.0)
共通規格AEC-Q100 (自動車グレード)
