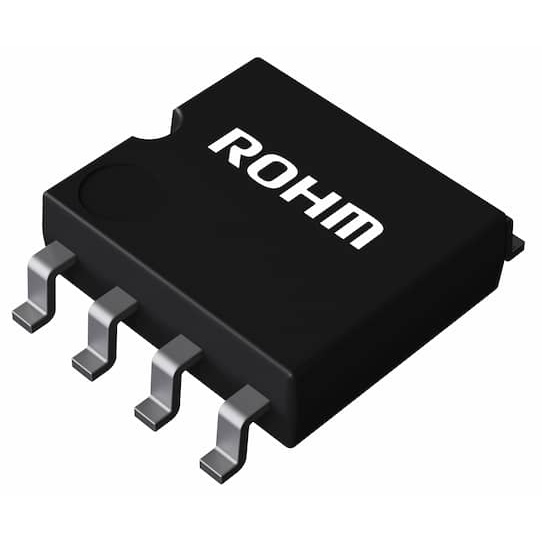

BD9227F-E2
1ch 6V-20V入力 1A 降圧DC/DCコンバータ
マルツコード：
M3768-984
品質ランク：
A
取り寄せ先在庫数：
250個

2026/06/12 9:00 現在

納期：
3営業日程度
数量
MOQ：10
SPQ：10
250個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
250個まで購入可能
10個以上
￥150.00
(税込￥165.00)
50個以上
￥129.00
(税込￥141.00)
100個以上
￥112.00
(税込￥123.00)
500個以上
￥100.00
(税込￥110.00)
1,000個以上
￥86.00
(税込￥94.00)
2,500個以上
￥73.00
(税込￥80.00)
5,000個以上
￥64.00
(税込￥70.00)
12,500個以上
￥55.00
(税込￥60.00)
25,000個以上
￥52.00
(税込￥57.00)

こちらからもご購入いただけます

テープ＆リール（TR）
2,500 個以上
¥120.31
(税込 ¥132.34)
確認する
カット テープ（CT）
1 個以上
¥330.00
(税込 ¥363.00)
確認する
Digi-Reel®
1 個以上
¥330.00
(税込 ¥363.00)
確認する

1ch 6V-20V入力 1A 降圧DC/DCコンバータ【BD9227F-E2】

の概要

BD9227FはDCファンモータの回転速度を高精度に制御可能な電源ICです。従来のディスクリート部品構成では困難であった出力電圧の線形制御で、モータ回転速度の高精度化を実現しているほか、高周波駆動の本ICは大きなコイルや出力コンデンサなどの周辺部品を小型化し、従来構成比で占有面積を約75%削減することが可能です。

●特長

・梱包形態：テーピング
・Wide Operating Input Range 6V to 20V
・20V/200mΩ Internal Power MOSFET
・1.0MHz Fixed Operating Frequency
・Current Mode
・Over Current Hiccup Period Protection
・Under Voltage Locked Out (UVLO),
Over Voltage Protection (OVP),
Thermal Shut Down (TSD)
・Available in SOP8 Package.

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期非同期
Vin1(最小)[V]6
Vin1(最大)[V]20
Vout1(最小)[V]1.512
Vout1(最大)[V]20
Iout1(最大)[A]1
SW周波数設定(最大)[MHz]1
軽負荷モードいいえ
ENいいえ
PGOODいいえ
動作温度(最小)[℃]-40
動作温度(最大)[℃]85
パッケージサイズ[mm]5.0x6.2 (t=1.71)
