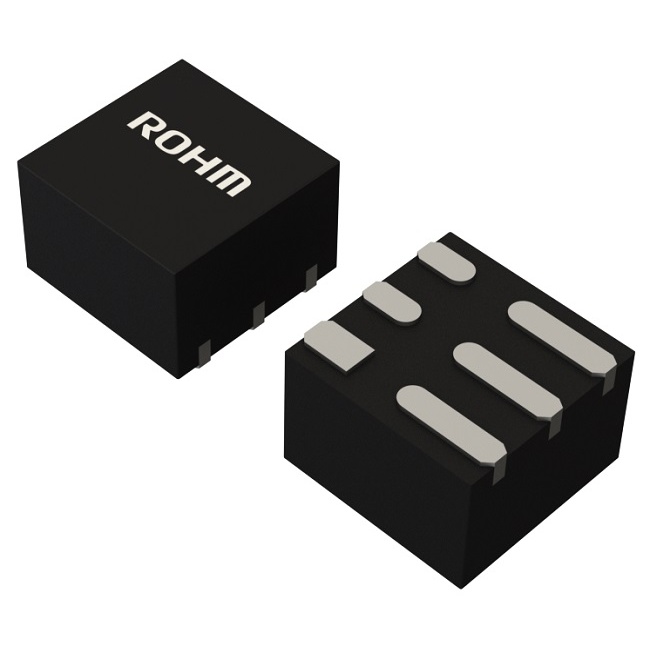

BD9B206ANF-ZTR
2.7V to 5.5V入力 2.0A MOSFET内蔵1ch同期整流 降圧DC/DCコンバータ
マルツコード:
M3769-062
品質ランク:
A
取り寄せ先在庫数:
6000個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
6,000個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
6,000個まで購入可能
10個以上
¥169.00
(税込¥185.00)
50個以上
¥137.00
(税込¥150.00)
100個以上
¥126.00
(税込¥138.00)
500個以上
¥111.00
(税込¥122.00)
1,000個以上
¥96.00
(税込¥105.00)
3,000個以上
¥77.00
(税込¥84.00)
6,000個以上
¥72.00
(税込¥79.00)
15,000個以上
¥62.00
(税込¥68.00)
30,000個以上
¥59.00
(税込¥64.00)

こちらからもご購入いただけます

テープ&リール(TR)
3,000 個以上
¥95.22
(税込 ¥104.74)
カット テープ(CT)
1 個以上
¥268.58
(税込 ¥295.43)
Digi-Reel®
1 個以上
¥268.58
(税込 ¥295.43)

2.7V to 5.5V入力 2.0A MOSFET内蔵1ch同期整流 降圧DC/DCコンバータ【BD9B206ANF-ZTR】

の概要

BD9B206ANF-Zは低ON抵抗のパワーMOSFETを内蔵した1ch同期整流降圧DC/DCコンバータBD9Bx06NF-Zシリーズの1つです。最大2Aの電流を出力することが可能です。±1%の基準電圧により、高精度な出力電圧を実現します。固定オンタイム制御方式を採用しており、高速な負荷応答性能を持ちます。軽負荷モード制御により、軽負荷での効率が改善されるため、待機時電力を抑えたい機器に最適です。パワーグッド機能を有しており、システムのシーケンス制御が可能です。6ピン、1.5mmx1.5mm小型パッケージにより、高電力密度で実装面積の削減が可能です。軽負荷モード制御の有無や出力電流が異なるシリーズ品もラインアップしております。BD9BxxxNF-Z シリーズ品一覧

●特長

・梱包形態:テーピング
・1ch同期整流降圧DC/DCコンバータ
・固定オンタイム制御
・軽負荷モード制御
・±1%基準電圧精度
・100%Dutyサイクル
・パワーグッド出力
・出力ディスチャージ機能
・過電圧保護機能(OVP)
・過電流保護機能(OCP)
・負荷短絡保護機能(SCP)
・温度保護機能(TSD)
・低入力電圧誤動作防止機能(UVLO)

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期同期
Vin1(最小)[V]2.7
Vin1(最大)[V]5.5
Vout1(最小)[V]0.6
Vout1(最大)[V]4
Iout1(最大)[A]2
SW周波数設定(最大)[MHz]2.2
軽負荷モードはい
ENはい
PGOODはい
動作温度(最小)[℃]-40
動作温度(最大)[℃]125
パッケージサイズ[mm]1.5x1.5 (t=1.00)
