BD9G101G-TR
降圧スイッチングレギュレータ パワーMOSFET 内蔵タイプ
マルツコード:
M3769-113
品質ランク:
A
取り寄せ先在庫数:
7910個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
7,910個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
7,910個まで購入可能
10個以上
¥145.00
(税込¥159.00)
50個以上
¥125.00
(税込¥137.00)
100個以上
¥109.00
(税込¥119.00)
500個以上
¥96.00
(税込¥105.00)
1,000個以上
¥83.00
(税込¥91.00)
3,000個以上
¥68.00
(税込¥74.00)
6,000個以上
¥62.00
(税込¥68.00)
15,000個以上
¥53.00
(税込¥58.00)
30,000個以上
¥50.00
(税込¥55.00)

こちらからもご購入いただけます

5 個以上
¥332.00
(税込 ¥365.00)

納期:2026/6/22
1 個以上
¥487.00
(税込 ¥535.00)

納期:5営業日程度
テープ&リール(TR)
3,000 個以上
¥136.57
(税込 ¥150.22)
カット テープ(CT)
1 個以上
¥372.86
(税込 ¥410.14)
Digi-Reel®
1 個以上
¥372.86
(税込 ¥410.14)

降圧スイッチングレギュレータ パワーMOSFET 内蔵タイプ【BD9G101G-TR】

の概要

BD9G101G は高入力電圧42V に対応したパワーMOSFET 内蔵の降圧スイッチングレギュレータです。SOT23 の小型パッケージながら最大出力電流0.5A を供給することが可能です。また1.5MHz の高周波動作により小型コイルの使用を可能とし、電流モードによる位相補償素子の内蔵化によって機器の小型化を実現しています。

●特長

・梱包形態:テーピング
・ 高耐圧で広い入力電圧範囲(VCC=6V-42V)
・ 45V/800mΩ Power MOSFET 内蔵
・ 高周波動作1.5MHz
・ 基準電圧( 0.75V±1.5%)回路内蔵
・ 位相補償回路内蔵
・ 過電流保護(OCP)、低入力誤動作防止(UVLO)、温度保護回路(TSD)等保護機能搭載
・ スタンバイ機能(ISC=0uA)

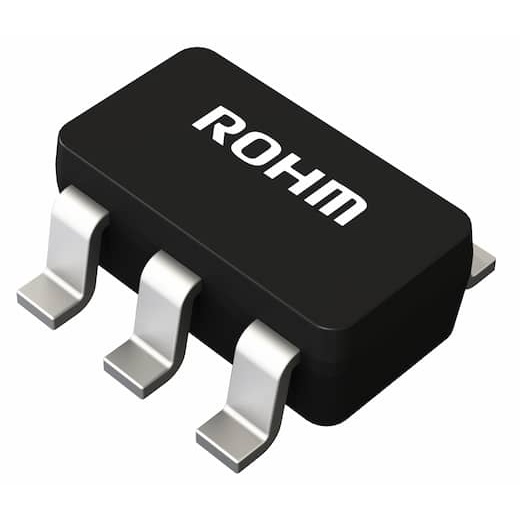

・ 小型SOT-23 パッケージ(SSOP6)

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期非同期
Vin1(最小)[V]6
Vin1(最大)[V]42
Vout1(最小)[V]1
Vout1(最大)[V]29.4
Iout1(最大)[A]0.5
SW周波数設定(最大)[MHz]1.7
ENはい
動作温度(最小)[℃]-40
動作温度 (最大)[℃]105
パッケージサイズ [mm]2.9x2.8 (t=1.25)
