BD9G401UEFJ-ME2
1ch 降圧スイッチングレギュレータ
マルツコード:
M3769-125
品質ランク:
A
取り寄せ先在庫数:
5250個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
5,250個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
5,250個まで購入可能
10個以上
¥288.00
(税込¥316.00)
50個以上
¥234.00
(税込¥257.00)
100個以上
¥204.00
(税込¥224.00)
500個以上
¥178.00
(税込¥195.00)
1,000個以上
¥157.00
(税込¥172.00)
2,500個以上
¥131.00
(税込¥144.00)
5,000個以上
¥121.00
(税込¥133.00)
12,500個以上
¥105.00
(税込¥115.00)
25,000個以上
¥99.00
(税込¥108.00)

こちらからもご購入いただけます

1 個以上
¥838.00
(税込 ¥921.00)

納期:7営業日程度
テープ&リール(TR)
2,500 個以上
¥245.83
(税込 ¥270.41)
カット テープ(CT)
1 個以上
¥613.89
(税込 ¥675.27)
Digi-Reel®
1 個以上
¥613.89
(税込 ¥675.27)

1ch 降圧スイッチングレギュレータ【BD9G401UEFJ-ME2】

の概要

本ICは電源電圧範囲4.5V~42Vで動作可能なハイサイドFET内蔵ダイオード整流型の降圧スイッチングレギュレータです。電流モード制御によって高速な負荷応答と簡易な位相補償設定を実現しています。小型の二次側電源用として、例えば12V, 24Vなどの電源から3.3V/5Vなどの降圧電圧を出力することができます。また外部CLKとの同期機能を備えておりノイズマネジメントを行う事が可能です。本ICはシリーズ機種のBD9G401EFJ-Mに対して、生産効率向上を目的とした生産ラインを変更した機種となります。新規のご採用時にはこの機種の選定を推奨します。なお、データシート内の保証特性に差異はありません。また、ドキュメントやデザインモデル類についても差異はないため、特筆のない限りBD9G401EFJ-ME2のデータを開示しております。

●特長

・梱包形態:テーピング
・AEC-Q100対応
・外部CLK同期機能200kHz~00kHz
・EN端子によるON/OFF制御 (スタンバイ電流0?A)

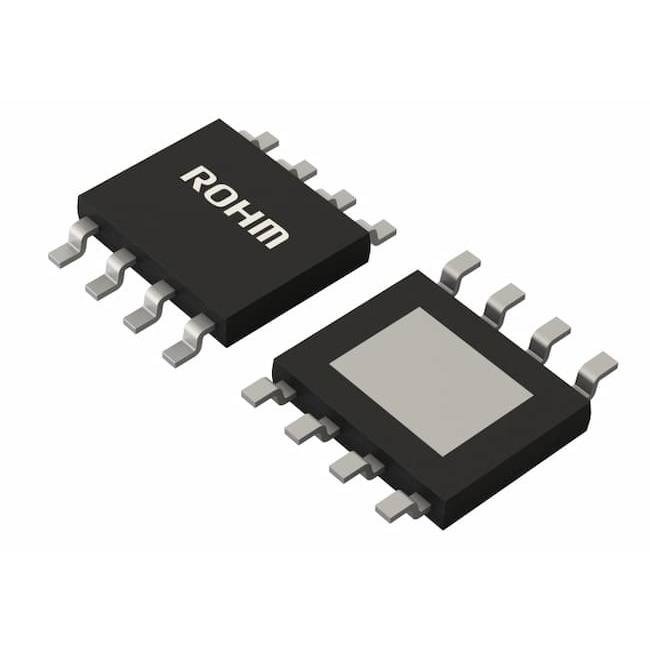

・小型8ピンのパッケージ (HTSOP-J8ES)
・LowDrop Out動作
・ハイサイド Nch MOSFET内蔵

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期非同期
Vin1(最小)[V]4.5
Vin1(最大)[V]42
Vout1(最小)[V]0.8
Vout1(最大)[V]42
Iout1(最大)[A]3.5
SW周波数設定(最大)[MHz]0.5
軽負荷モードいいえ
ENはい
PGOODいいえ
動作温度(最小)[℃]-40
動作温度(最大)[℃]105
パッケージサイズ[mm]4.9x6.0 (t=1.0)
共通規格AEC-Q100(自動車グレード)
