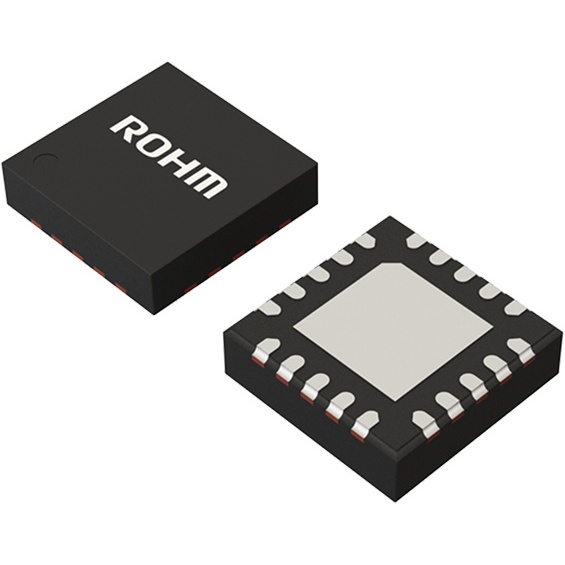

BD9S303MUF-CE2
QuiCur Nano Pulse Control 車載向け2.7V ~ 5.5V入力 3A 1ch 同期整流 降圧DC/DCコンバータ
マルツコード:
M3769-155
品質ランク:
A
取り寄せ先在庫数:
2500個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
2,500個まで購入可能
2,500個まで購入可能
1個以上
¥548.00
(税込¥602.00)
10個以上
¥422.00
(税込¥464.00)
50個以上
¥358.00
(税込¥393.00)
100個以上
¥311.00
(税込¥342.00)
500個以上
¥273.00
(税込¥300.00)
1,000個以上
¥241.00
(税込¥265.00)
2,500個以上
¥200.00
(税込¥220.00)
5,000個以上
¥186.00
(税込¥204.00)
12,500個以上
¥161.00
(税込¥177.00)

こちらからもご購入いただけます

テープ&リール(TR)
2,500 個以上
¥198.44
(税込 ¥218.28)
カット テープ(CT)
1 個以上
¥520.00
(税込 ¥572.00)
-
販売終了

QuiCur Nano Pulse Control 車載向け2.7V ~ 5.5V入力 3A 1ch 同期整流 降圧DC/DCコンバータ【BD9S303MUF-CE2】

の概要

BD9S303MUF-Cは低ON抵抗のパワーMOSFETを内蔵した同期整流降圧DC/DCコンバータです。最大3Aの電流を出力することが可能です。スイッチング周波数が2.2MHzと高速なため小型インダクタの使用が可能です。カレントモード制御による高速な過渡応答性能を持ちます。軽負荷モード制御により、軽負荷での効率が改善されるため、待機時電力を抑えたい機器に最適です。また位相補償回路を内蔵しており、少ない部品でアプリケーションを構成可能です。

●特長

・梱包形態:テーピング
・QuiCur
・Nano Pulse Control
・AEC-Q100対応(Grade 1)
・機能安全をサポート
・1ch同期整流降圧DC/DCコンバータ
・可変ソフトスタート機能
・出力ディスチャージ機能
・パワーグッド出力
・低入力電圧誤動作防止機能(UVLO)
・負荷短絡保護機能(SCP)
・出力過電圧保護機能(OVP)
・過電流保護機能(OCP)
・温度保護機能(TSD)
・軽負荷モード(LLM)
・選択可能なスペクトラム拡散機能
・ウェッタブル・フランクQFNパッケージ

●仕様

ch1
統合FET / コントローラ統合FET
トポロジーバック
同期 /非同期同期
Vin1(最小)[V]2.7
Vin1(最大)[V]5.5
Vout1(最小)[V]0.6
Vout1(最大)[V]4.125
Iout1(最大)[A]3
テクノロジーナノパルスコントロール?、QuiCur?
SW周波数設定(最大)[MHz]2.2
ライト負荷モードはい
ENはい
PGOODはい
動作温度(最小)[℃]-40
動作温度(最大)[℃]125
パッケージサイズ[mm]3.5x3.5 (t=1.0)
共通規格AEC-Q100 (自動車グレード)
